SUN2000-(90KTL, 95KTL, 100KTL, 105KTL)-serie
Gebruikershandleiding
l Gebruik de met de SUN2000 meegeleverde Amphenol UTX PV-connectoren. Als
l Krimp de metalen contacten met behulp van krimptang UTXTC0003
Procedure
Stap1 Verwijder de isolatielaag van de DC-ingangskabel over de juiste lengte met een draadstripper.
Stap2 Krimp het positieve en negatieve metalen contact op de kabel.
Stap3 Steek de contacten in de bijbehorende positieve en negatieve connector.
Stap4 Draai de borgmoeren op de positieve en negatieve connector.
Stap5 Meet met een multimeter de spanning tussen de positieve en negatieve aansluitingen van de
PV-reeks (meetbereik niet minder dan 1500 V).
l
l
Stap6 Plaats de positieve en negatieve connector in de bijbehorende positieve en negatieve DC-
ingangsaansluiting op de SUN2000.

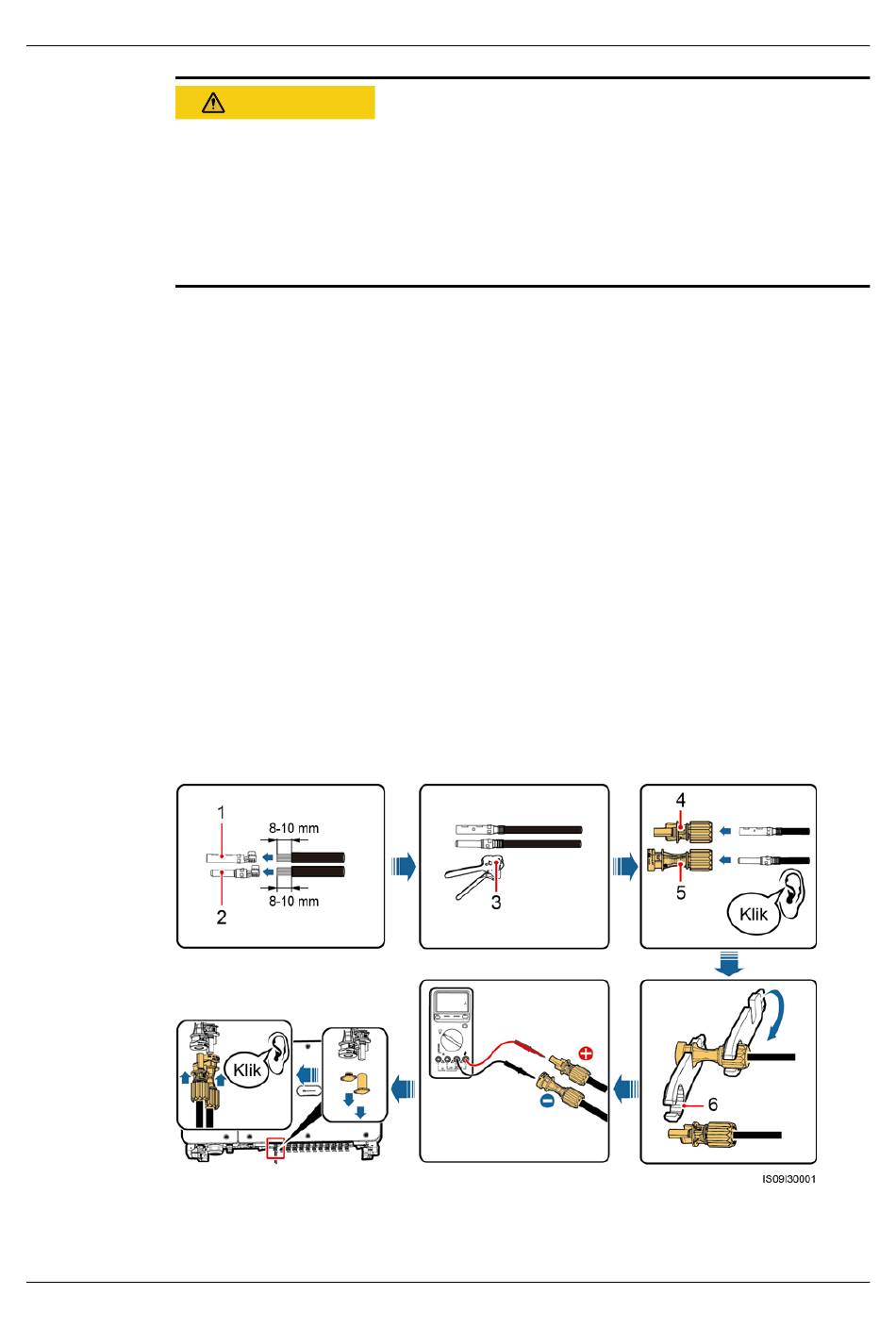

Afbeelding5-12 De DC-ingangskabel installeren
(1) Positief metalen contact
(vrouwtje)
Uitgave 11 (2023-05-27)
V OORZICHTIG
de PV-connectoren niet meer beschikbaar of beschadigd zijn, schaf dan PV-
connectoren van hetzelfde model aan. Apparaatschade als gevolg van niet-
compatibele PV-connectoren wordt niet gedekt door de garantie.
(Amphenol, aanbevolen) of UTXTC0002 (Amphenol).
Als de spanning negatief is, is de DC-ingangspolariteit onjuist en moet worden
gecorrigeerd.
Als de spanning hoger is dan 1500 V, zijn er te veel PV-modules voor dezelfde reeks
geconfigureerd. Verwijder enkele PV-modules.
Copyright © Huawei Technologies Co., Ltd.
(2) Negatief metalen contact
(mannetje)
5 Elektrische aansluitingen
(3) UTXTC0003 (Amphenol)
