Aansluitingen
Hoofdtelefoon/uitgangsaansluiting
Vergeet niet eerst het volume van het keyboard en andere
aangesloten apparatuur zacht te zetten alvorens de hoofdte-
lefoon of andere uitwendige apparatuur aan te sluiten. Na-
dat u klaar bent met het maken van de aansluitingen kunt u
dan het volume op het gewenste niveau instellen.

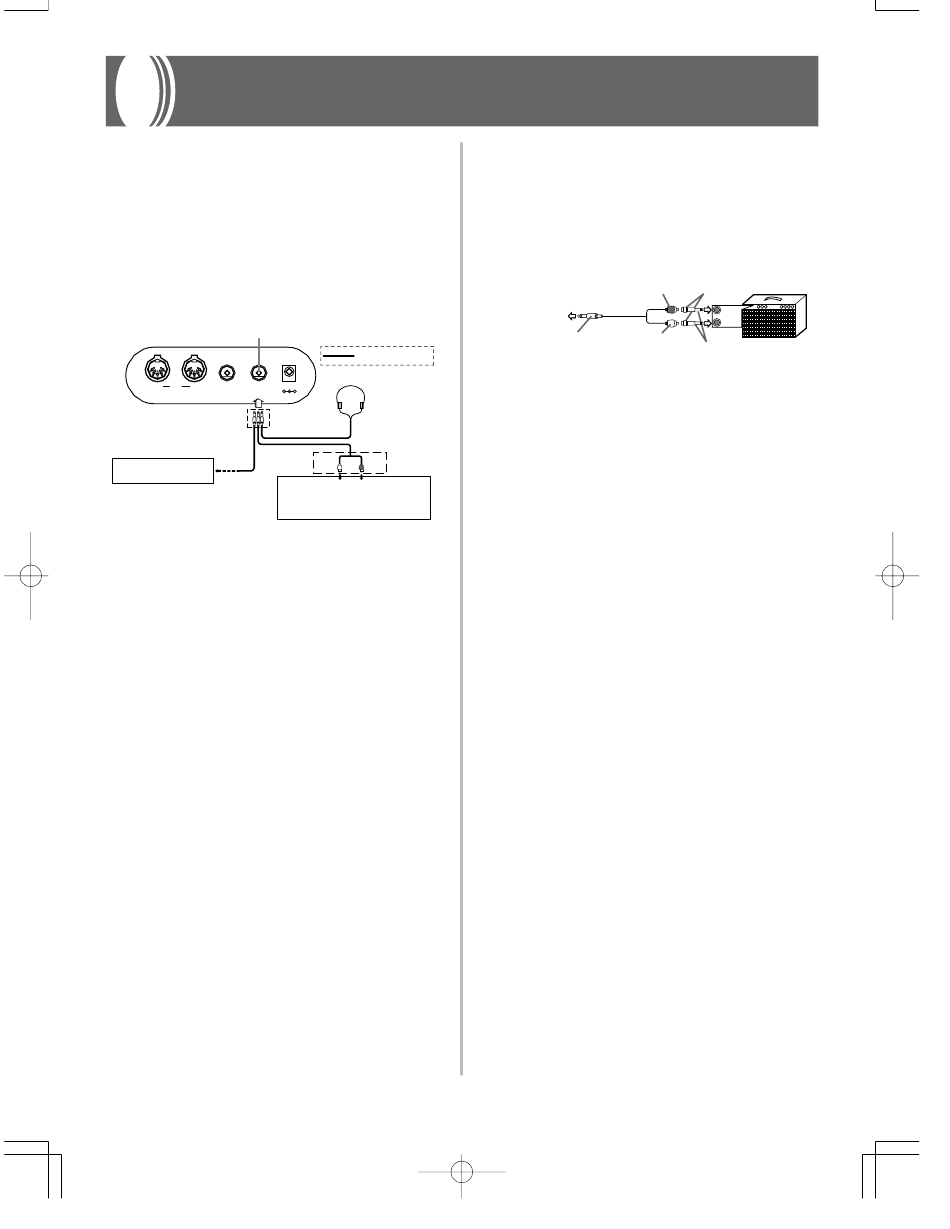

Achterpaneel
Hoofdtelefoon/uitgangsaansluiting
OUT
IN
SUSTAIN/
PHONES/
DC 9V
MIDI
ASSIGNABLE JACK
OUTPUT
Stereo
standaardstekker
3
Keyboardversterker,
gitaarversterker, enz.
2
Aansluiten van een hoofdtelefoon 1
Bij aansluiten van de hoofdtelefoon wordt tegelijkertijd het
geluid van de ingebouwde luidsprekers afgesneden, zodat u
's nachts kunt spelen zonder de buren wakker te houden.
Geluidsapparatuur 2
Sluit het keyboard aan op geluidsapparatuur m.b.v. een los
verkrijgbaar aansluitsnoer met een standaardstekker aan de
ene kant en twee pinstekkers aan het andere uiteinde, Merk
op dat de op het keyboard aangesloten standaardstekker een
stereostekker dient te zijn anders kunt u slechts via een van
de twee stereo kanalen geluid verkrijgen. Bij deze opstelling
zet u de ingangskeuzeschakelaar van de aangesloten
geluidsapparatuur gewoonlijk in de daarvoor bedoelde stand
(normaliter aangeduid als AUX IN of iets in die geest) die
dus overeenkomt met waar het snoer van het keyboard op
aangesloten is. Zie de gebruiksaanwijzing van de
geluidsapparatuur voor volledige details.
Versterker voor muziekinstrumenten 3
Sluit het keyboard m.b.v. een los verkrijgbaar aansluitsnoer
aan op de versterker voor muziekinstrumenten.
❚ OPMERKING
• Gebruik een aansluitsnoer met een stereo standaardstekker
aan het uiteinde dat u op het keyboard aansluit en een stekker,
die voorziet in een dubbele signaalingang (links en rechts), op
de versterker waarop u de aansluiting tot stand brengt. Bij ge-
bruik van een verkeerde stekker aan een van beide uiteinden
kan het stereo-effect verloren gaan.
703A-D-021A
Audio aansluiting
1
Wit
Rood Pinstekker
LINKS RECHTS
AUX IN of overeenkomstige
aansluiting van de
geluidsversterker
Bij aansluiting op een versterker voor muziekinstrumenten
kunt u het volume van het keyboard relatief laag zetten en
veranderingen in het volume maken met de bedieningsorga-
nen van de versterker.
Aansluitvoorbeeld
Pinstekker (rood)
Naar de
PHONES/OUTPUT
aansluiting
Standaard
Pinstekker (wit)
stereostekker
Standaardstekker
❚ OPMERKING
• U kunt het keyboard ook aansluiten op een computer of se-
quencer. Zie "MIDI" op pagina D-66 voor details.
Pinstekker
INPUT 1
INPUT 2
Keyboard- of
gitaarversterker
D-19
