Beschrijving
deel
19
Alarmuitgang
20
Omschakeling naar
externe
warmtebronregeling
22
Digitale ingangen
energieverbruik
(a)
Zie naamplaatje op de unit.
(b)
Minimum kabeldoorsnede 0,75 mm².
(c)
Kabeldoorsnede 2,5 mm².
(d)
Kabeldoorsnede 0,75 mm² tot 1,25 mm², maximumlengte:
50 m. Een spanningsvrij contact zorgt voor de minimale
belasting van 15 V gelijkstroom, 10 mA.
(e)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
500 m. Geschikt om zowel de enkele gebruikersinterface
als de dubbele gebruikersinterface aan te sluiten.
OPMERKING
Meer technische specificaties van de verschillende
aansluitingen staan vermeld op de binnenzijde van de
binnenunit.
4
Installatie
4.1
De units openen

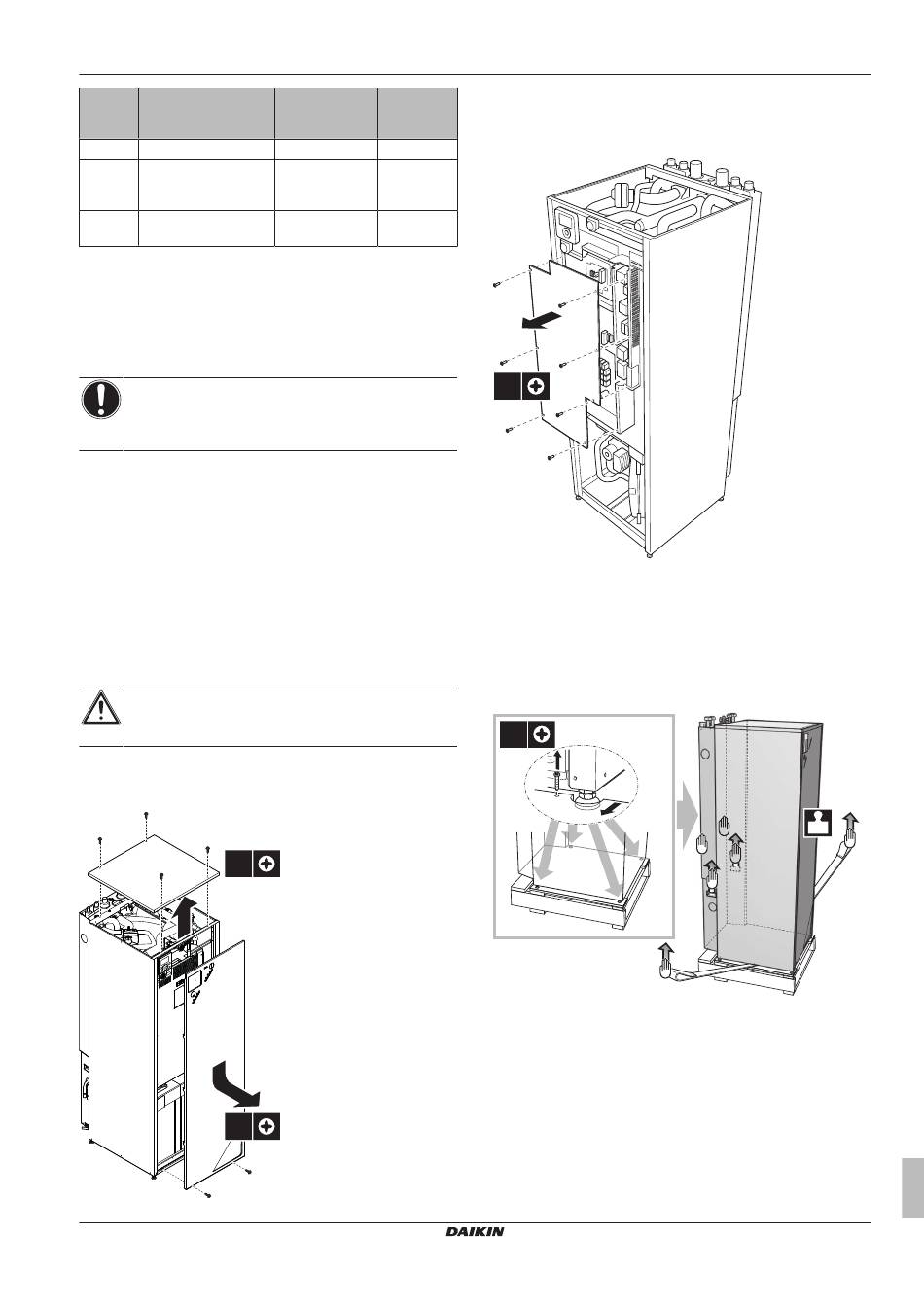

4.1.1
De binnenunit openen
1 Schroef de schroeven los van de bodem van de unit en
verwijder ze.
2 Schuif het voorpaneel van de unit naar beneden en neem het
weg.
VOORZICHTIG
Het frontpaneel is zwaar. Wees voorzichtig dat u zich de
vingers NIET knelt wanneer u de unit opent of sluit.
3 Schroef de 4 schroeven los die het bovenpaneel bevestigen en
verwijder ze.
4 Verwijder het bovenpaneel van de unit.
3
4x
4
2
2x
EGSQH10S18AA9W
Daikin Altherma geothermische warmtepomp
4P3517471C – 2014.03
Draden
Maximum
stroom in
functie
(b)
2
(b)
2
(b)
2 (per
ingangssignaal)
4.1.2
Het deksel van de schakelkast van de
binnenunit openen
7x
4.2
De binnenunit monteren
4.2.1
De binnenunit plaatsen
1 Breng de unit op het pallet zo dicht mogelijk bij de
installatieplaats.
2 Hef de binnenunit van het pallet op en zet ze op de vloer.
4x
2
1
3 Schuif de binnenunit op haar plaats. Zorg dat de zijsteunbouten
aanwezig zijn tijdens het hanteren van de unit.
4 Installatie
210kg
Installatiehandleiding
5
