Extra kabelboom monteren voor de inklapfunctie van het roterende voorzetstuk
BELANGRIJK: De extra kabelboom wordt geleverd
met de volgende roterende voorzetstukken en
moet worden gemonteerd op de veldhakselaar:
•
Alle roterende voorzetstukken die zijn
uitgerust voor de bevestiging van
het steunwiel
OPMERKING: De extra kabelboom is vereist, zodat
het roterende voorzetstuk kan worden ingeklapt
in de geheven stand.
De meegeleverde kabelboom moet op de
Claas-veldhakselaar worden aangesloten voordat
het roterende voorzetstuk voor het eerst wordt bevestigd.
Ga als volgt te werk:
1. Trek connector (E) uit hoeksensor (D) van de
veldhakselaar.
2. Sluit de stekkerverbindingen (A) van de meegeleverde
kabelboom aan op hoeksensor (D) en connector (E)
van de veldhakselaar.

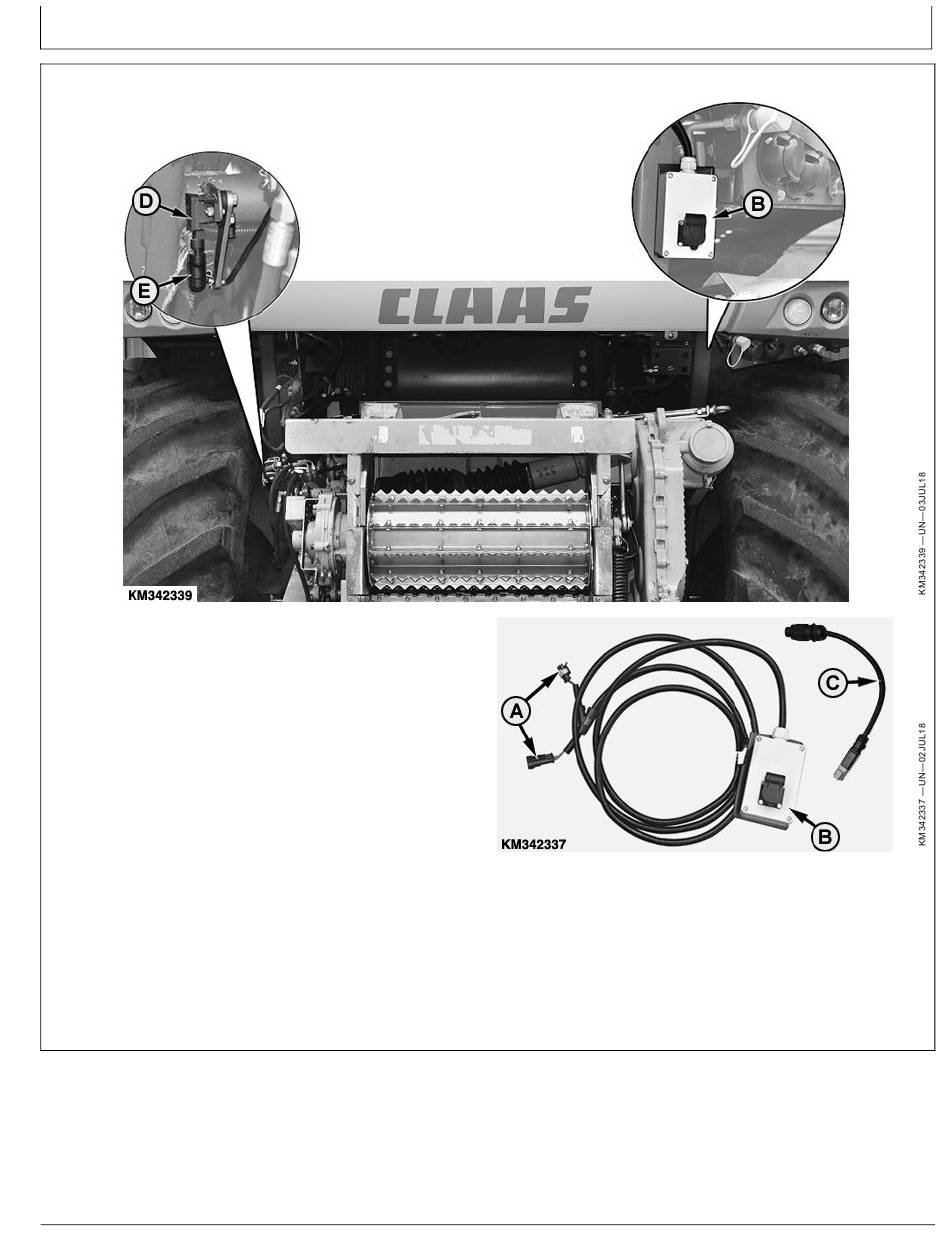

Montage op een CLAAS-veldhakselaar
A—Connectoren
B—Contactdoos
C—Verbindingskabel
Vervolg op volgende pagina
30-5
D—Hoeksensor
E—Connector
KM00321,0000AB6 -18-10MAY21-1/3
PN=39
032322
