„ Aftakking aansluiten
Aansluiting externe accu (SM-JC40)
(B)
(A)
1
2
Klik hier voor de actuele dealerhandleiding
https://si.shimano.com/DM/S7051
Dealerhandleiding

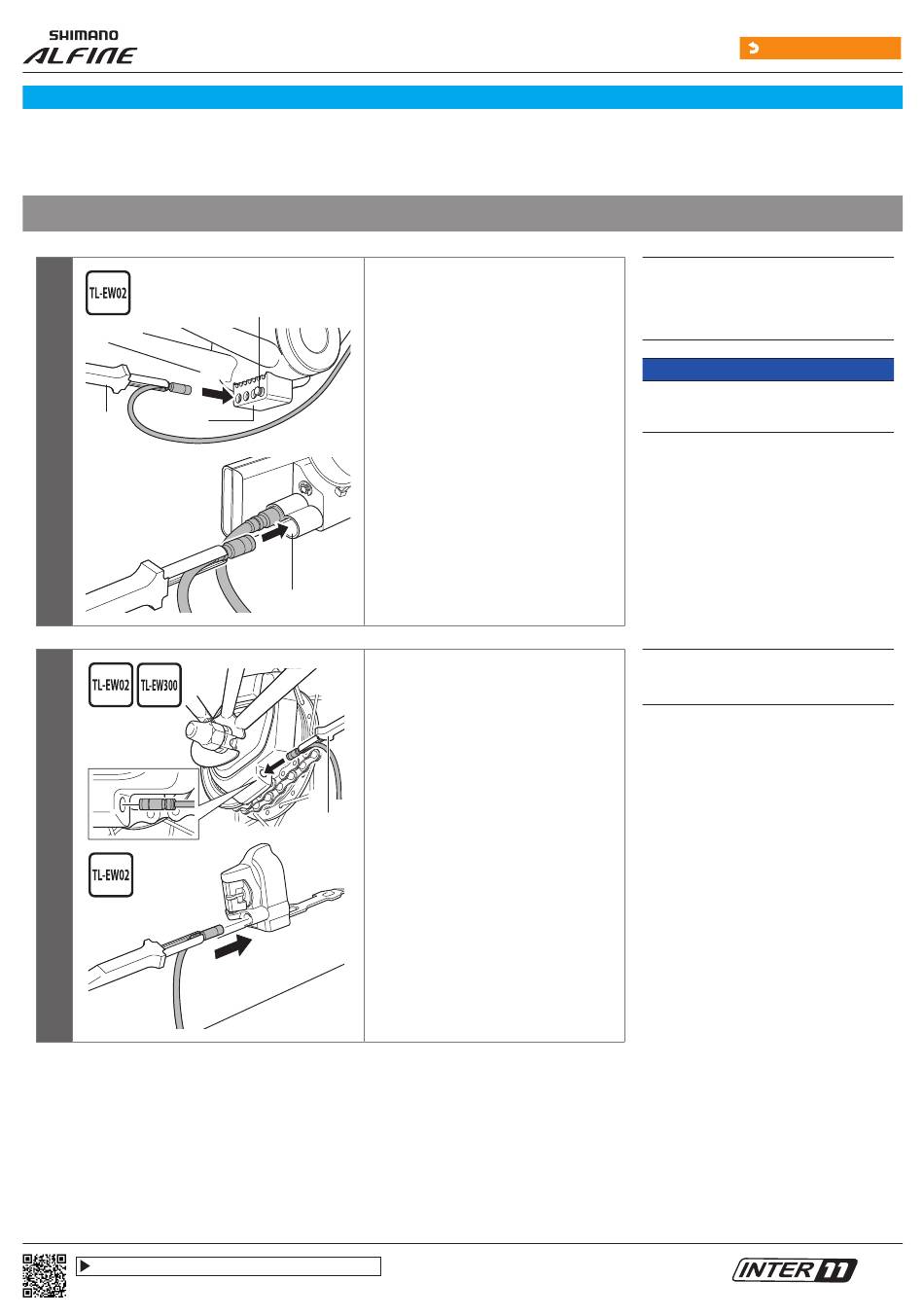

Sluit de elektrische kabel aan op de
E-TUBE-poorten en aansluitblok [B] van
(z)
de SC-S705.
(z)
Breng blinde pluggen
(meegeleverd bij de
motoreenheid) aan in
ongebruikte E-TUBE poort.
(C)
Sluit de kabels op de motoreenheid en
de accuhouder aan.
(A)
(SG-S7051-11)
(A)
(B)
(C)
Zorg dat u hen samendrukt totdat ze met een
klik met elkaar worden verbonden.
(A)
Terug naar indexpagina
TL-EW02
Aansluitblok [B]
E-TUBE poort
NOTITIE
TL-EW02 (MU-UR500 / MU-S705)
TL-EW300 (MU-UR510)
