Terug naar inhoudsopgave
Kaarten vervangen
Onderhoudshandleiding Dell™ Studio Hybrid
De WLAN-kaart verwijderen
De WLAN-kaart installeren
De Blu-ray-decodeervernellingskaart verwijderen
De Blu-ray-decodeervernellingskaart installeren
De Riser-kaart verwijderen
De Riser-kaart installeren
LET OP:
Lees de veiligheidsinstructies die met de computer zijn meegeleverd voordat u binnen de computer gaat werken. Voor meer informatie
over veiligheid kunt u de homepage voor regelgeving raadplegen op www.dell.com/regulatory_compliance.
Uw Dell™-computer bevat sleuven voor de volgende kaarten:
WLAN-kaart
l
Blu-ray decodeerversnellingskaart
l
Riser-kaart
l

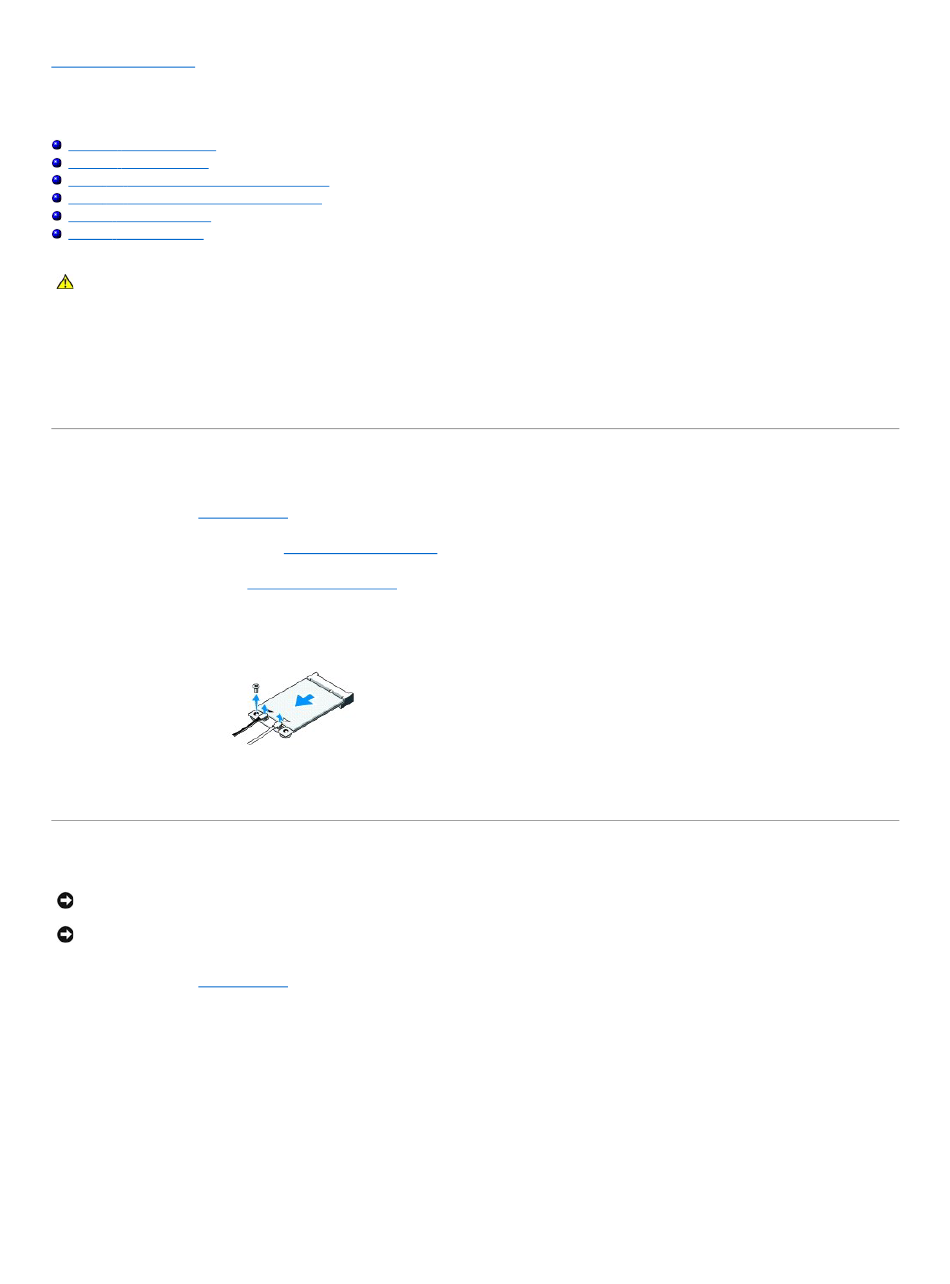

De WLAN-kaart verwijderen
1. Volg de procedure in
Voordat u
2. Verwijder de computerbehuizing (zie
3. Verwijder de stationskooi (zie
4. Koppel de antennekables los van de WLAN-kaart en maak de WLAN kaart los door de schroef te verwijderen die deze kaart op het moederbord
vasthoudt.
5. Til de WLAN-kaart uit de hiervoor bestemde connector op het moederbord.
De WLAN-kaart installeren
KENNISGEVING:
De aansluitingen zijn zodanig getand dat ze een juiste installatie garanderen. Als te veel kracht wordt gebruikt, kunnen de
connectoren beschadigd raken.
KENNISGEVING:
Voorkom schade aan de WLAN-kaart door ervoor te zorgen dat zich onder de kaart geen kabels bevinden.
1. Volg de procedure in
Voordat u
2. Plaats de connector van de WLAN-kaart onder een hoek van 45 graden in de aansluiting op het moederbord die het label "MINI_CARD2" heeft.
3. Sluit de juiste antennekabels aan op de WLAN-kaart die u installeert. Het label van de WLAN-kaart toont twee driehoeken (wit en zwart):
Sluit de witte antennekabel aan op de connector met het label "main" (witte driehoek).
l
Sluit de zwarte antennekabel aan op de connector met het label "aux" (zwarte driehoek).
l
4. Draai de schroef aan op de kaart op zijn plaats te bevestigen.
begint.
De computerkap
verwijderen).
De stationskooi
verwijderen).
begint.
