2. Montage

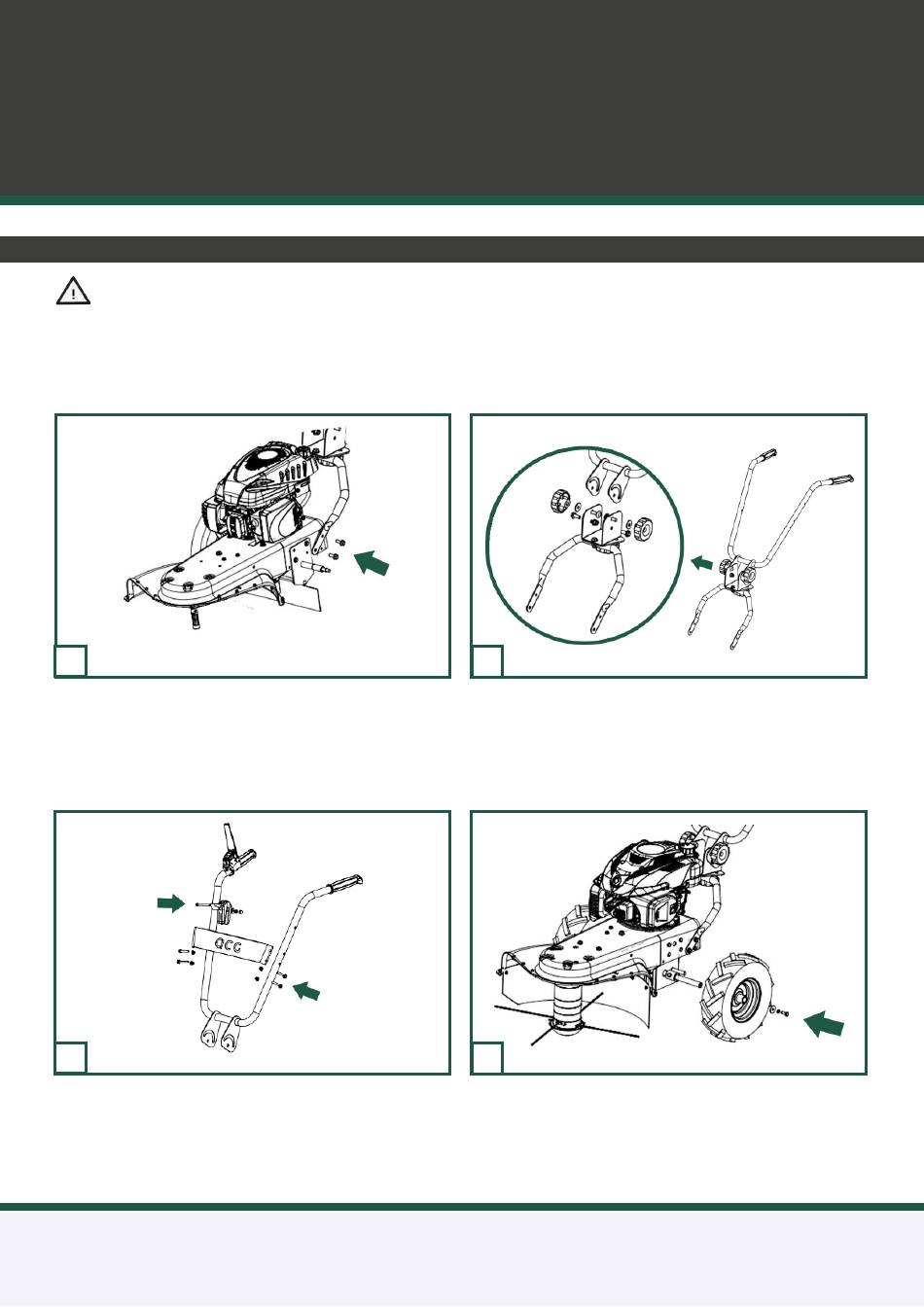

Monteren machine
Controleer voordat u begint te monteren of alle on-
derdelen van de maaier geleverd zijn. Op pagina 8 vindt u een
overzicht met de leveringsomvang. Mocht de inhoud van uw
levering niet overeenkomen met de lijst neem dan contact op
met uw leverancier.
1
Plaats het onderste deel van de stuurbeugel aan de achterzijde
van de machine en schroef vast met de M8 bouten aan weers-
zijden van de machine met sleutel 13 (TIP: Zie pagina 24 voor
detailtekening.)
3
Plaats de groene verbindingsplaat met de ACG le琀琀ers over het
bovenste deel van de stuurbeugel. Duw de 4 lange M6 bouten
van buiten door de plaat en buizen en zet vast met de 4 zelf-
borgende moeren aan de binnenzijde met sleutel 10. Plaats de
gashendel met de lange bout en de moer aan de rechter hendel
(gezien vanuit arbeidsposi琀椀e) Dek van binnen af met het dopje.
2
Verbind vervolgens het onderste deel met het bovenste deel
van de stuurbeugel. Monteer eerst de twee bouten en moeren
door de beide scharniergaten met sleutel 15. Plaats daarna de
twee grote slotbouten van binnenuit door de lange halfronde
slobgaten schuif de grote ringen er van buiten op en draai de
grote zwarte stelknoppen aan.
4
Schuif vervolgens de wielen aan weerszijden over de assen en
draai vast met de veerringen en zel昀戀orgende moeren.Bij de
ECO variant met sleutel 15, bij de PRO variant met 13. LET OP!
Het wiel van de PRO variant, aan de rechter zijde (Gekeken van-
uit arbeidsposi琀椀e) hee昀琀 een tegendraadse draad. Dit betekent
vastdraaien tegen de klok in.
