6 Configuratie
INFORMATIE
Wanneer er in dit document wordt verwezen naar registers,
wordt het notatieformaat van registers en hun adressen
consequent gevolgd:
▪ H0010 waarbij H een holding-register aangeeft en 0010
verwijst naar het registeradres.
▪ I0010 waarbij I een inputregister aangeeft en 0010
verwijst naar het registeradres.
6.3.3
Time-out Modbus-master
De EKMBPP1 kan worden geconfigureerd om te werken met een
optionele time-out van de Modbus-master. Als er zich gedurende
120 seconden geen holding-register voordoet, treedt er een time-
outgebeurtenis op: alle units worden ingeschakeld met hun huidige
instellingen en de status-LED's geven een time-out van de RS485-
communicatie aan (LED 1 knippert, LED 2 is AAN). Voor meer
informatie over LED-gedrag, zie ook

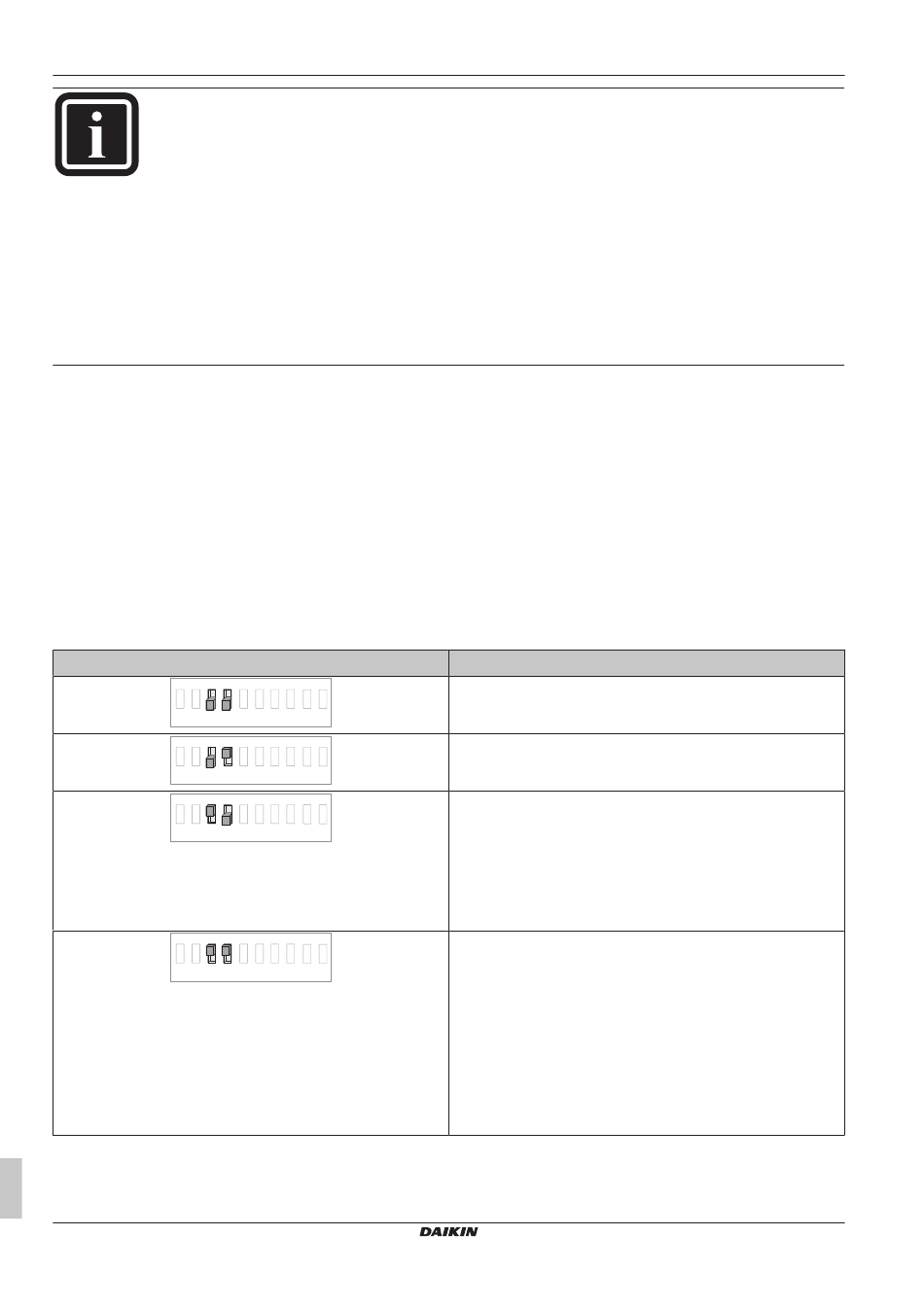

Instelling DIP-schakelaar
ON
1 2
3 4
ON
1 2
3 4
ON
1 2
3 4
ON
1 2
3 4
Installatiehandleiding
26
5 6 7
8 9 10
5 6 7
8 9 10
5 6 7
8 9 10
5 6 7
8 9 10
"6.1 Status-LED's"
Time-outconfiguratie
Geen time-out Modbus-master
Geen time-out Modbus-master
Time-out Modbus-master als er zich gedurende
120 seconden geen schrijfcommando voor het
holding-register voordoet.
▪ Alle units worden ingeschakeld met de huidige
instellingen.
▪ Afstandsbedieningen worden ontgrendeld.
Time-out Modbus-master als er zich gedurende
120 seconden geen schrijfcommando voor het
holding-register voordoet.
▪ Alle units worden ingeschakeld met de huidige
instellingen.
▪ De vergrendelingsstatus van de
afstandsbedieningen blijft ongewijzigd. De AAN/
UIT-bediening van de afstandsbediening is echter
ontgrendeld.
[4 22].
EKMBPP1
Modbus-adapter
4P720139-1 – 2023.01
