Alle bedienstappen na de eerste inbedrijfstelling voor
de toegekende verwarmingskring geschieden analoog
ten opzichte van die op het bedieningsgedeelte
RoCon B1 van de Daikin Altherma EHS(X/H).
Met het kamerstation kunnen echter niet alle functies
(bijv. handmatige modus, terugzetten van fouten) van
de Daikin Altherma EHS(X/H) worden geactiveerd.
A: Configuratie bij instelling "Living Room"
● Instelling Living Room bevestigen met een korte druk op de
draaiknop.
Instelling van hetkenteken van de verwarmingskring
(parameter [HC Assignment]) wordt weergegeven.
● In de parameter [HC Assignment] de bijhorende verwar-
mingskring met de draaiknop selecteren.
● Selectie bevestigen met een korte druk op de draaiknop.
Instelling van het terminalkenteken (parameter [Terminal-
adress]) wordt weergegeven.
● Met de draaiknop de parameter [Terminaladress] instellen.
● Selectie bevestigen met een korte druk op de draaiknop.
Standaardweergave wordt getoond (zie afb. 4-4).
1
Datum
2
Tijd
3
Actuele kamertemperatuur

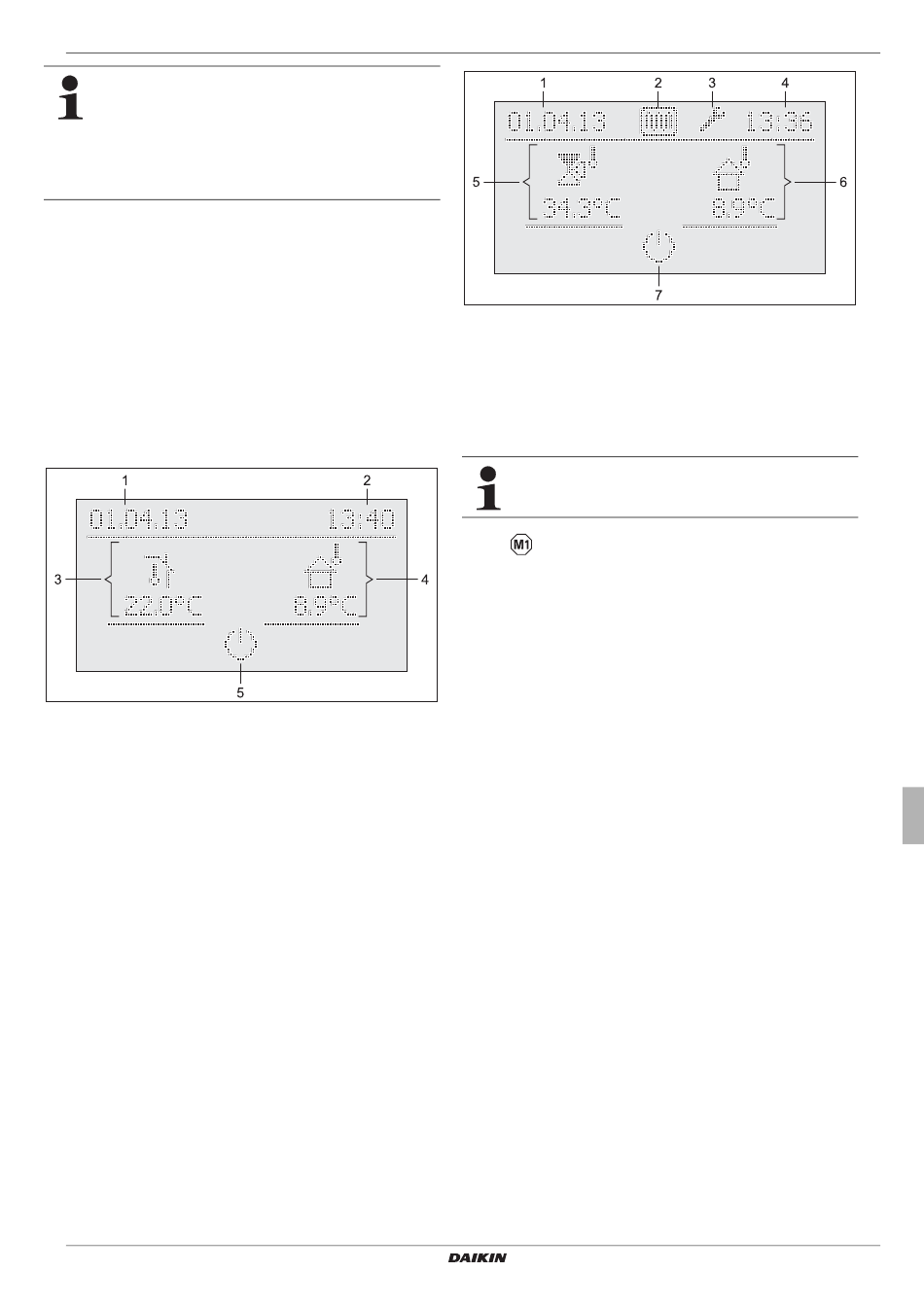

Afb. 4-4
Standaardweergave EHS157068 - "Living Room"
De instellingen aan het kamerstation EHS157034 werken
alleen op de toegekende verwarmingskring (behalve als
de terminalfunctie geactiveerd is).
B: Configuratie bij instelling "Mengklep"
● Instelling Mengklep bevestigen met een korte druk op de
draaiknop.
Instelling van hetkenteken van de verwarmingskring
(parameter [HC Assignment]) wordt weergegeven.
● Met de draaiknop de parameter [HC Assignment] instellen.
Deze parameter moet identiek zijn aan de instelling van de
adresschakelaar in de mengermodule (zie afb. 4-2), aan
dewelke het kamerstation EHS157034 toegewezen wordt.
● Selectie bevestigen met een korte druk op de draaiknop.
Instelling van het terminalkenteken (parameter [Terminal-
adress]) wordt weergegeven.
● Met de draaiknop de parameter [Terminaladress] instellen.
Standaardweergave wordt getoond (zie afb. 4-4).
Daikin RoCon HP
Daikin Regeling
008.1420832_13 – 02/2016
4
Actuele buitentemperatuur
5
Actieve bedrijfsmodus van
de toegewezen verwar-
mingskring
4
x
1
Weergave datum
2
Statusweergave: Estrikfunc-
tie actief
3
Statusweergave: Login van
vakman
4
Weergave tijd
Afb. 4-5
Standaardweergave EHS157068 - "Mengklep" met voorbeel-
den van statusweergaven
In de instelling "Mengklep" is de kamersensor van de
EHS157068 gedeactiveerd.
4.4.3
Mengermodule EHS157068 aan een
warmtegenerator toewijzen
Als er maar 1 warmtegenerator met het RoCon-systeem ver-
bonden is, is er geen aanpassing van het kenteken van de warm-
tegenerator nodig (zie tab. 4-1).
Indien er aanpassingen moeten worden doorgevoerd, moet de
waarde van parameter [Boiler Assignment] (zie hoofdstuk 6,
tab. 6-15) op dezelfde waarde als het kenteken van de warmte-
generator van de Daikin Altherma EHS(X/H) worden ingesteld,
die de mengerkring van deze mengermodule moet voeden.
4.4.4 Master-RoCon-functie
Ieder kamerstation EHS157034, waarvan het kenteken van de
verwarmingskring op een directe verwarmingskring ingesteld is,
kan de Master-RoCon-functie toegewezen krijgen.
● Vakmancode ingeven (zie hoofdstuk 3.6.1).
Na de invoer wordt het niveau "Inbedrijfneming"
opnieuw weergegeven.
● Met de draaiknop de paramater [Master-RoCon] selecteren.
● Selectie bevestigen met een korte druk op de draaiknop.
Instelling van de parameter wordt weergegeven.
● Met de draaiknop de parameter voor de functie op "Aan"
zetten en door een korte druk op de draaiknop bevestigen.
Alle instellingen aan het kamerstation EHS157034 werken
zoals instellingen aan het bedieningsgedeelte RoCon B1 van de
toegewezen warmtegenerator.
Zo kunnen ook de functies voor de warmwaterbereiding van het
kamerstation op afstand worden bediend.
Omdat in deze instelling het bedieningselement RoCon B1 de
controle over de toegewezen verwarmingskring heeft, werken in-
stellingen die op het bedieningselement van de Daikin
Altherma EHS(X/H) doorgevoerd worden alleen op de warmte-
generator maar niet op de verwarmingskring (zie paragraaf 4.1).
Eerste inbedrijfstelling
5
Actuele aanvoertempera-
tuur van de mengerkring
6
Actuele buitentemperatuur
7
Ingestelde bedrijfsmodus
van de toegewezen verwar-
mingskring
Handleiding
37
