14.3
Montage van de
egalisatiebalk
Twee met rubberstootkus-
sens (Fig. 14.3/2) uitgeruste
consoles (Fig. 14.3/1) aan de
grondbewerkingsmachine
vastschroeven.
-
De spindelbuizen (Fig.
14.3/3) met de pennen
(Fig. 14.3/4) vastmaken
en met borgpennen bor-
gen. Bevestig de spin-
delbuizen tijdens het
werk (zie ook hfdst. 14.2)
in het bovenste gat (Fig.
14.3/5).
-
De egalisatiebalk met de
handgreep (Fig. 14.3/6)
optillen en de verstel-
spindel (Fig. 14.3/7) in-
schroeven.
-
De ketting (Fig. 14.3/8)
met een boorschroef
(Fig. 14.3/9) aan de spin-
delbuis vastschroeven.
KG 2
b140-06.99
7
8

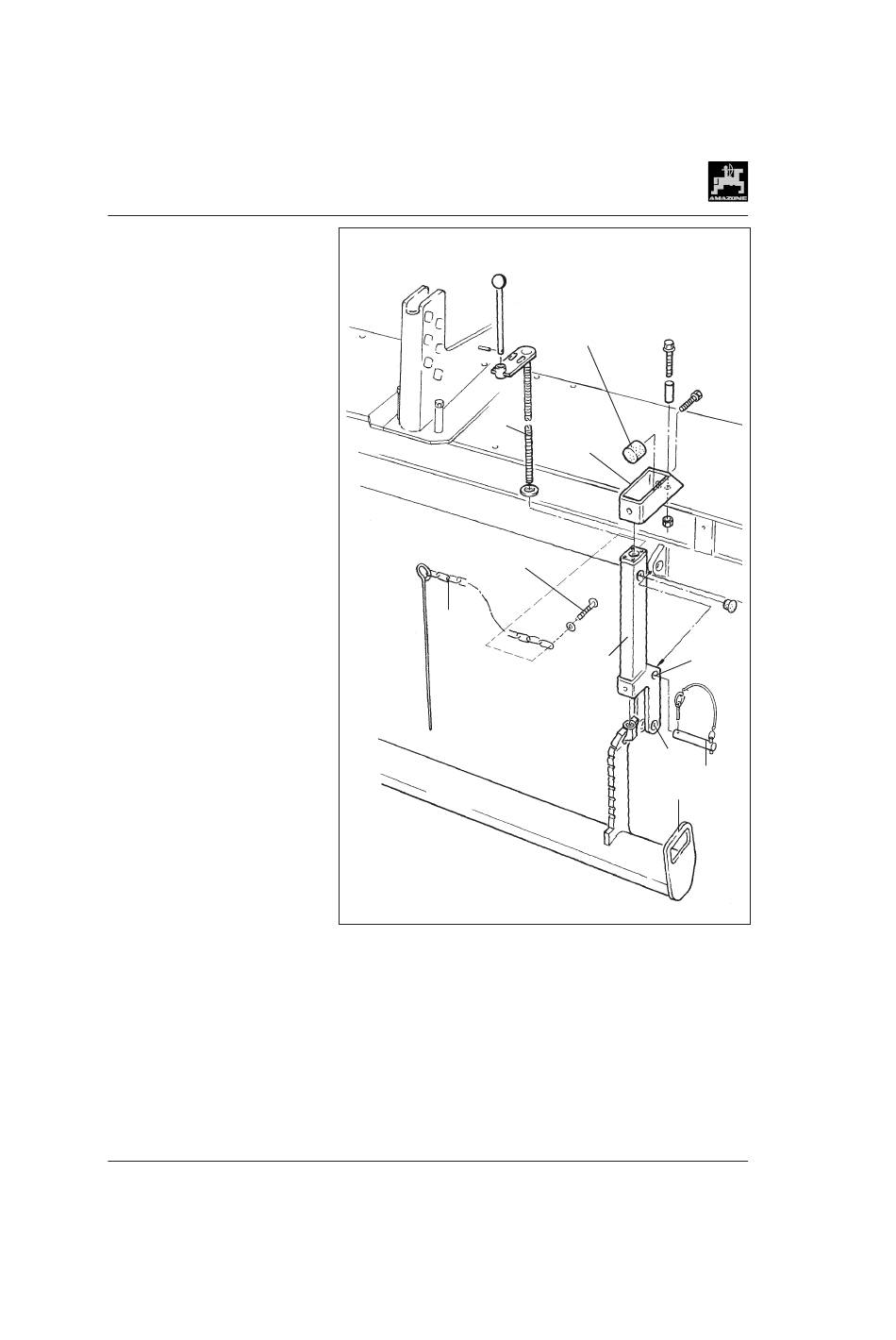

Fig. 14.3
2
1
9
3
10
6
5
4
14t148
