Inbouwmontage
- Monteer de Module RTS voor o.a. verlichting uitsluitend binnen en zo dicht mogelijk bij het apparaat.
- Houd bij de keuze van de montageplaats van de Module RTS voor o.a. verlichting rekening met de
aanwezigheid van metalen voorwerpen. Deze kunnen de ontvangst van de hoogfrequente signalen
verstoren. Muren en ramen verzwakken de ontvangst nauwelijks.
- Zorg ervoor dat het apparaatsnoer en het snoer van het lichtnet in de inbouwdoos doorgevoerd zijn.
opbouwmontage
Verwijder de witte frontplaat
(Dit kan voorzichtig met een
schroevendraaier. Aan de
zijkanten zit een uitsparing.)

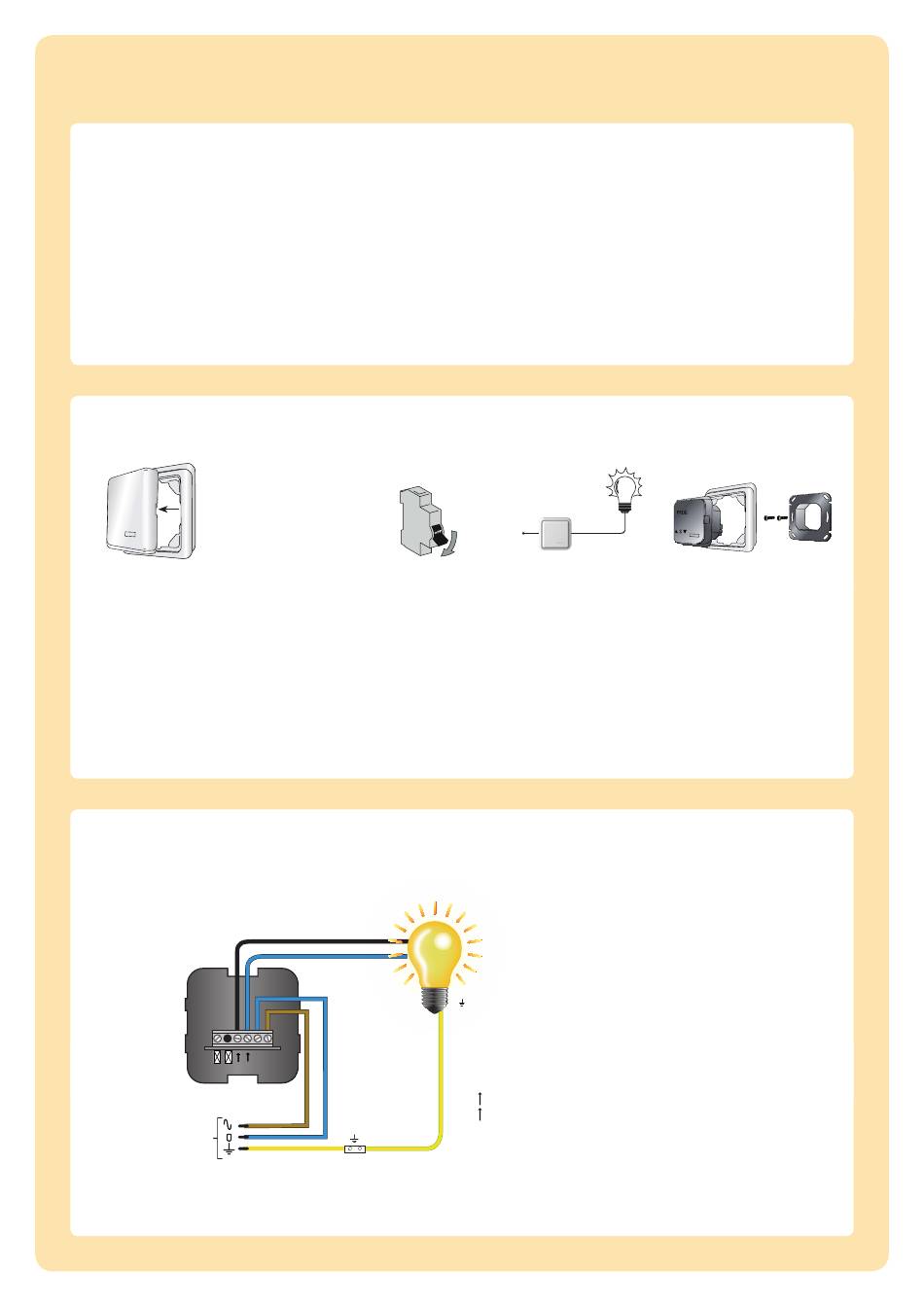

aansluitschema
Module RTS voor
o.a. verlichting
230 V
2
3 x 2,5mm
- 6 -
Voor het aansluiten van de
Module RTS voor o.a. verlichting
op het lichtnet heeft u 3-aderig
elektriciteitssnoer nodig.
(Niet standaard meegeleverd.)
netspanning uit
Elektrisch apparaat
b.v. (buiten)lamp
N L
N L
Binnenontvanger, module RTS
voor o.a.verlichting
OFF
230 V
Schakel de
Sluit de draden aan op de
Module RTS voor o.a. verlichting
volgens het aansluitschema
hieronder
Telis 4 RTS Patio
Aansluitpunten voor voeding 230 V en
elektrisch apparaat
aansluitpunt 1 voor apparaatsnoer
aansluitpunt 2 voor apparaatsnoer
N nul van het lichtnet
L fase van het lichtnet
U kunt nu de Module RTS voor vastzetten
op het opbouwkastje met de 2
meegeleverde schroeven.
Gebruik hiervoor de bovenste en
onderste schroefuitsparing in het
opbouwkastje.
