GMT035 & GMT050 (inclusief TTC modellen)
Wanneer er een hoofdventiel met H-poort verbinding in neutrale stand aanwezig is op de
basismachine zal er geen lek ventiel gemonteerd hoeven te worden.
Zie ook het hydraulisch schema..

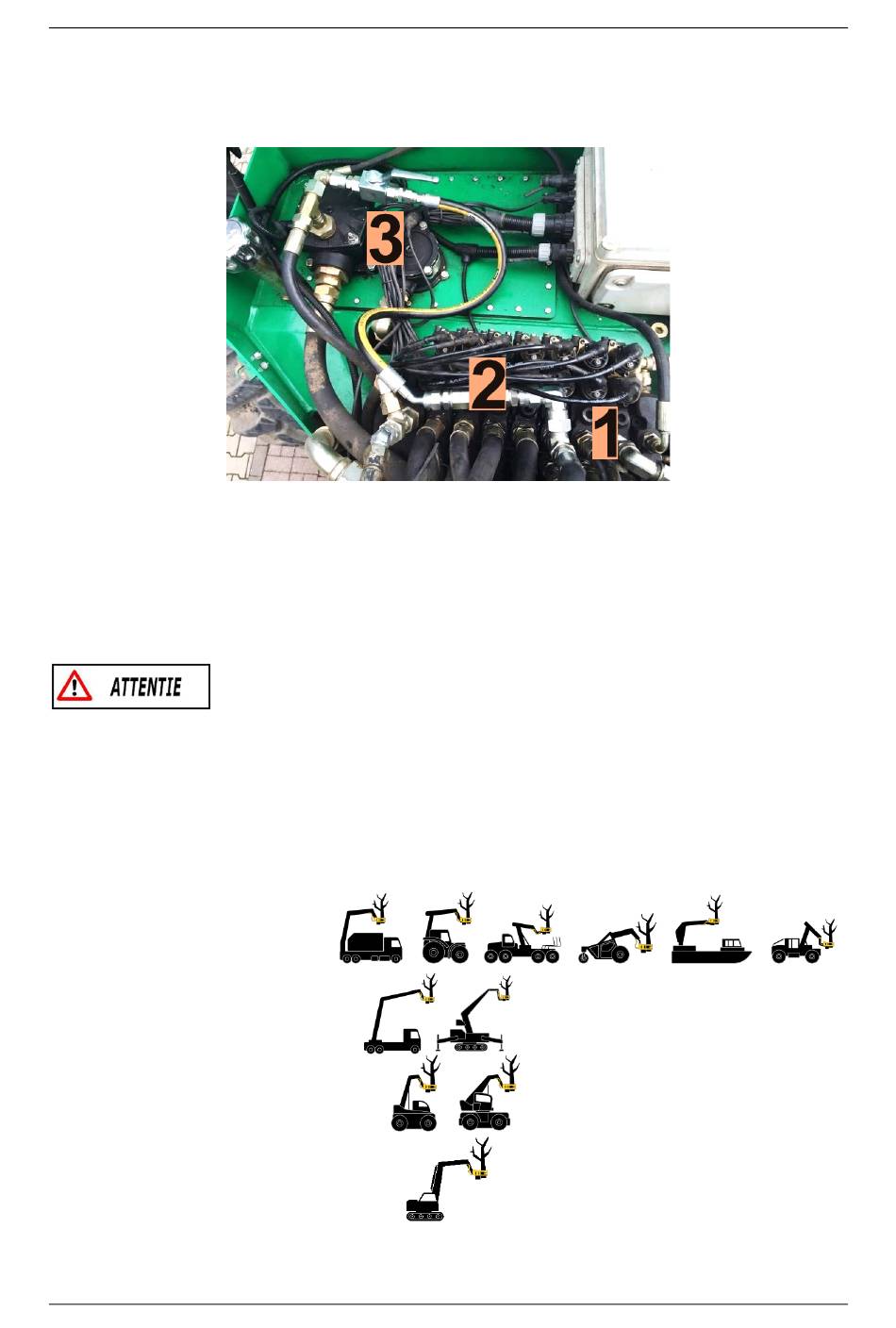

Hieronder een voorbeeld zoals het lek ventiel geïnstalleerd kan worden vlakbij het hoofdventiel.
1. T-koppeling in leiding/hydrauliekslang voor grijper openen G.O.
2. Daalventiel voor lek olie direct terug naar de hydrauliektank. Ingesteld voor een doorlaat van
5-6 l/min en geïnstalleerd met de gemarkeerde uitgang (T) richting tank.
3. Kogelkraan Openen voor werken met de velkop. Sluiten voor werken met een normale
houtgrijper.
Wanneer de velkop in tilt-up positie (positie voor het staand vellen) wordt gebracht, zal deze vanzelf
weer moeten afzakken indien grijper openen niet langer bediend wordt. Zo kan gecontroleerd
worden of het speciale ventiel juist gemonteerd is en/of de kogelkraan wel geopend is.
2.6 Installatie aan verschillende basis machines
De GMT velkop kan op verschillende basis machines met allerlei verschillende type kranen
geïnstalleerd worden. Zoals:
-
Bosbouw or recycling kraan
-
Autolaadkraan
-
(rotaterende) Verreiker
-
Graafmachine en mobiele kraan
Voor al deze machines is er gedetaileerde information beschikbaar op de GMT website in het menu
[GMT Academy].
Voorbeeld van een geïnstalleerd lek ventiel
Let op ter controle:
