Installatie
5.4.1
Monteren gasleiding
WAARSCHUWING: Explosiegevaar.
▶ Werkzaamheden aan gasvoerende delen mogen uit-
sluitend door een erkend installateur uitgevoerd
worden.
We raden u aan om een gasfilter in de gasleiding in te
bouwen.
▶ Respecteer de nationale normen en voorschriften
voor de gasaansluiting.
▶ Gasaansluiting conform Belgische norm NBN B61-002,
NBN D51-003 en NBN D51-006 aansluiten.
▶ Dicht de gasaansluiting op de ketel af met een toegestaan afdich-
tingsmiddel.
▶ Monteer een gaskraan [1] in de gasaanvoerleiding (GAS).

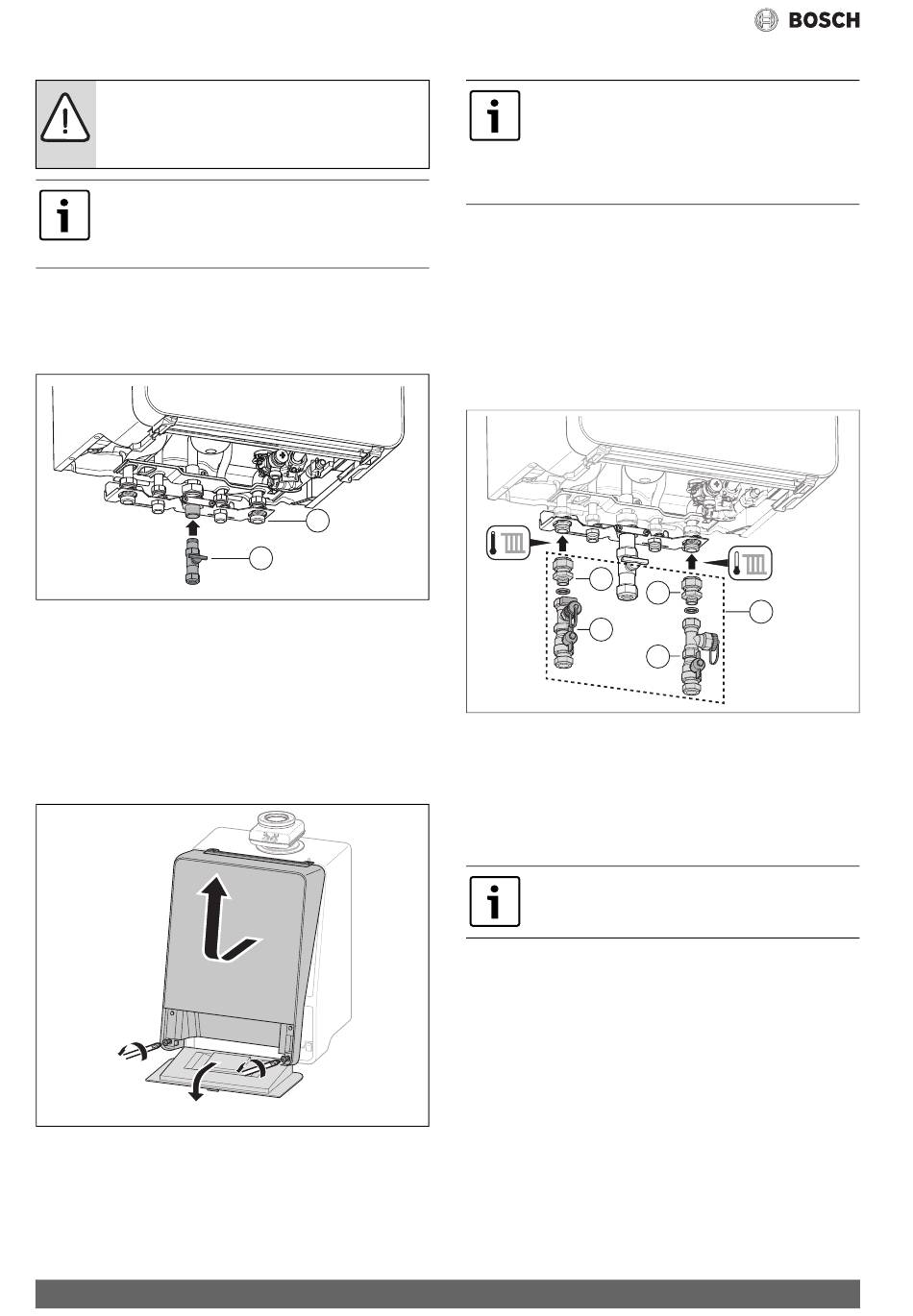

Afb. 16 Gasaansluiting uitvoeren
[1]
Gaskraan (toebehoren)
[2]
Aansluitplaat (toebehoren)
▶ Sluit de gasleiding spanningsvrij aan de gasaansluiting aan.
5.4.2
Openen mantel
▶ Bedieningspaneel naar beneden klappen [1].
▶ Bevestigingsschroeven [2] losmaken.
▶ Onderzijde mantel ketel naar voren kantelen.
▶ Mantel cv-ketel aan de onderzijde iets optillen en verwijderen [3].
2.
1.
Afb. 17 Demonteer de mantel van de ketel
14
2
1
6720813052-13.1TD
3.
2.
6720813052-14.1TD
5.4.3
Aansluiten van de cv-leidingen
Ter bescherming van de gehele installatie raden wij aan
een waterfilter in de retourleiding in te bouwen. Bij aan-
sluitingen van de ketel op een oudere cv-installatie is de
inbouw absoluut noodzakelijk.
▶ Bouw direct vóór en achter het waterfilter een
servicekraan voor de filterreiniging.
Een bypass is niet nodig in de cv-installatie.
▶ Gebruik dan de meegeleverde klemringkoppeling [1], indien een ver-
binding van Ø 28 mm naar G1" wordt gemaakt.
▶ Advies: monteer in de aanvoer- en retourleiding een servicekraan [2,
3] (toebehoren cv-circuitaansluiting) voor onderhoud- en service-
werkzaamheden.
▶ Monteer de aanvoerleiding met geplaatste rubberen dichting
spanningsvrij op de aanvoeraansluiting van de cv-ketel [2].
▶ Monteer de retourleiding met geplaatste rubberen dichting
spanningsvrij op de retouraansluiting van de cv-ketel [3].
1
2
Afb. 18 Aansluiten cv-leidingen op de ketel
[1]
Klemringkoppeling Ø 28 mm naar R 1"
[2]
Servicekraan (aanvoer cv)
[3]
Servicekraan (retour cv)
[4]
CV-circuitaansluitset inclusief vul- en aftapkraan (toebehoren)
5.4.4
Grootte van het integreerbaar expansievat 14 l controle-
ren (toebehoren)
Toebehoren expansievat niet mogelijk bij 45 kW ketels.
Het volgende diagram maakt een inschatting mogelijk, of het integreer-
baar expansievat 14 l voldoende is of dat er een extern expansievat, met
groter volume, nodig is.
Voor de getoonde karakteristieken werden de volgende data aangehou-
den:
• 1 % watervoorraad in het expansievat of 20 % van het nominale volu-
me in het expansievat
• Werkdrukverschil van de veiligheidsklep van 0,5 bar
• De voordruk van het expansievat komt overeen met de statische in-
stallatiehoogte boven de cv-ketel.
• Maximale bedrijfsdruk: 3 bar
1
4
3
6720813052-15.1TD
GC9000iW – 6720821446 (2018/04)
