SPECIALE TOEPASSINGEN

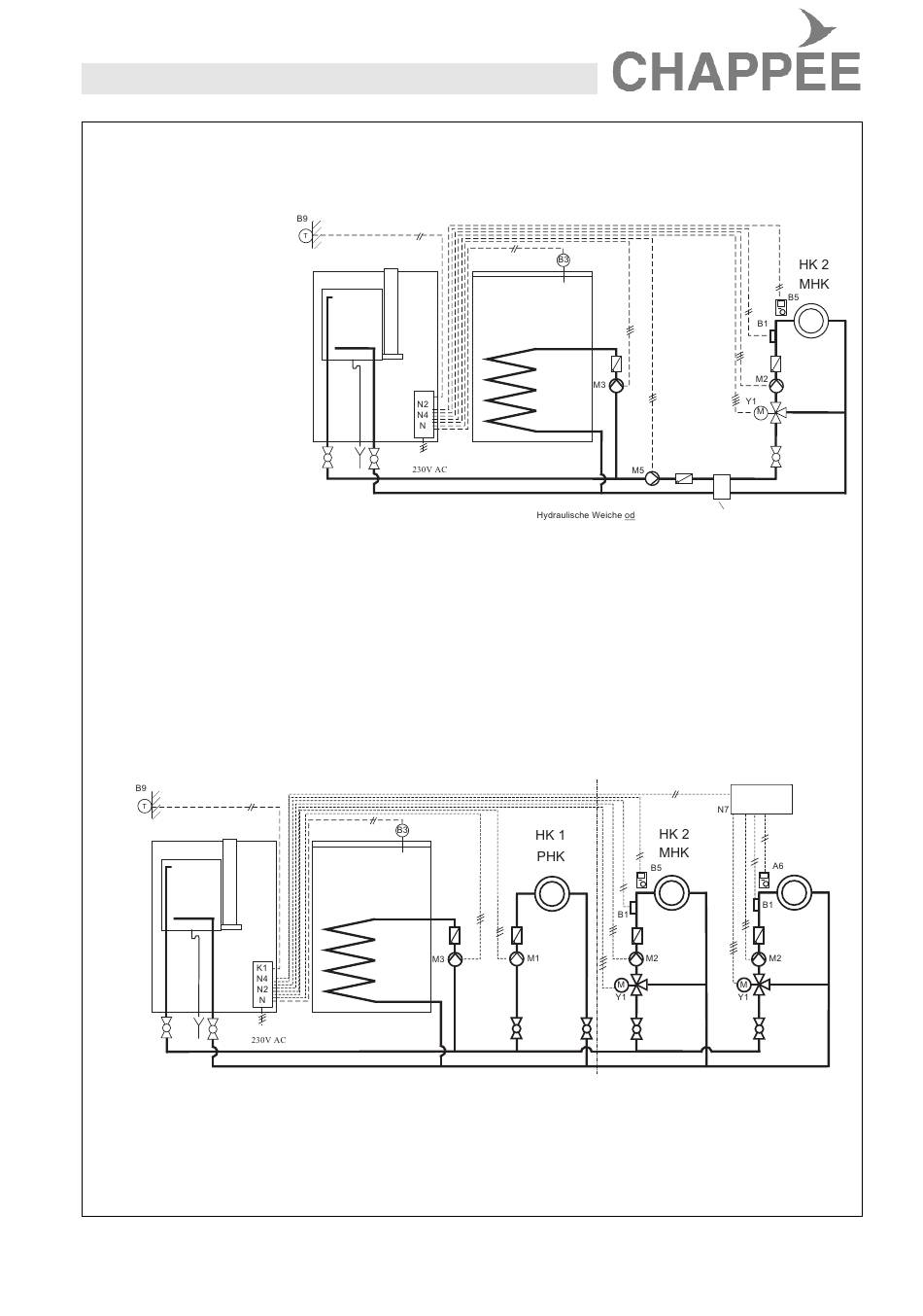

Toepassingsvoorbeeld 5a: Een verwarmingskring met mengkraan met omgevingsvoeler RRG (B5),
(Hydraulisch systeem "50") inclusief sturing boilertemperatuur (niet afgebeeld)
Toepassingsvoorbeeld 5b: idem, maar met bufferfles
Legende:
B1 Vertrekvoeler QAD 36 *)
B3 Boilervoeler QAZ 36 *)
B5 Omgevingsvoeler RRG (QAA 73) *)
B9 Buitenvoeler QAC 34
M1 Pomp verwarmingskring pomp
Toepassingsvoorbeeld 6a: Een verwarmingskring met pomp en een verwarmingskring met mengkraan met
omgevingsvoeler
(Hydraulisch systeem "66") RRG (B5) combi verwarmingssysteem, inclusief sturing boilertemperatuur en een supplementaire
verwarmingskring met mengkraan met zoneregelaar ZR EC 1/2 separate verwarmingskring (tot 15 kringen)
Variante: Een verwarmingskring met pomp met ketelsturingsmodule KBM (N2) en een
Variante: De twee verwarmingskringen met mengkraan met zoneregelaar ZR EC 1/2 (N7, K1)
Ketel
Net
Legende:
B1 Vertrekvoeler QAD 36 *)
B3 Boilervoeler QAZ 36 *)
B5 Omgevingsvoeler RRG (QAA 73) *)
B9 Buitenvoeler QAC 34
K1 Busmodule CIB *)
M1 Pomp verwarmingskring
M2 Pomp verwarmingskring mengkraan*)
Ketel
Net
M2 Pomp verwarmingskring mengkraan *)
M3 Boilerpomp *)
M5 Omlooppomp *)
N
Sturing- en regelmodule
N2 Ketelsturingmodule KBM
verwarmingskring met mengkraan met omgevingsvoeler RRG
(niet afgebeeld)
M3 Boilerpomp *)
N
Sturings- en regelmodule
N2 Ketelsturingsmodule KBM
N4 Mengkraan sturingsmodule CIM *)
Y1 Mengkraan *)
*) Accessoires
1) Pomp vervangingsbuis
2)
Bufferfles of warmtewisselaar
Speciale accessoires (ten laste van de bouwheer)
N4 Mengkraan sturingsmodule CIM *)
Y1 Mengkraan *)
1)
*) Accessoires
1) Enkel voor de praktische toepassing 5a
2) Stekker ST voor pomp M5 *)
Combi-verwarmingssysteem met separate verwarmingskring
Legende ZR EC of EC MSR:
A6 Omgevingsvoeler QAA 70 *)
B1 Vertrekvoeler QAD 21 *)
M2 Pomp verwarmingskring mengkraan
N7 ZR EC 1/2 of EC MSR *)
Y1 Mengkraan *)
*) Accessoires
ZR EC ou .
EC MSR
13
