1. Schroef

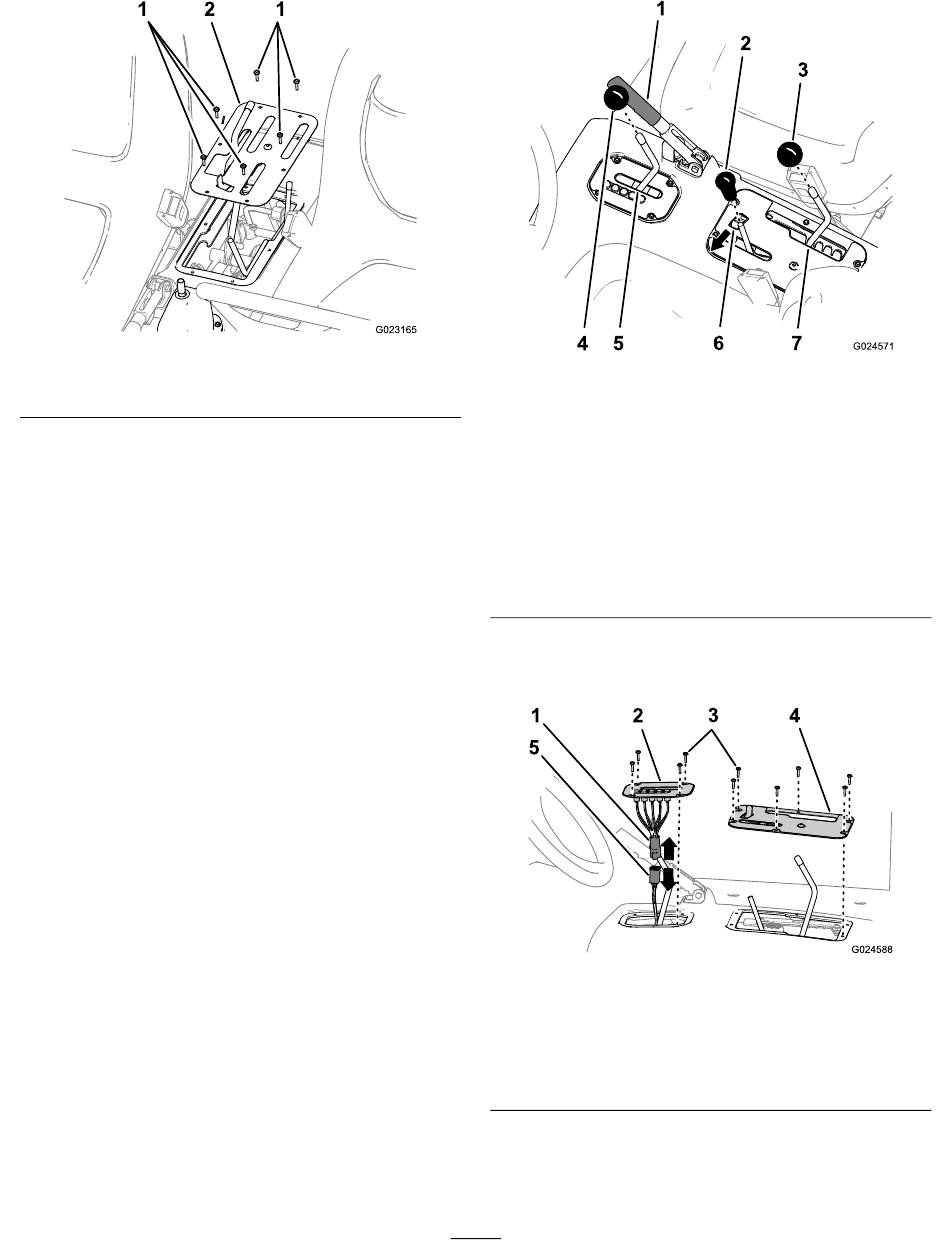

Het middelste bedieningspaneel
verwijderen
Voor Workman HDX machines met
automatische transmissie
1.
Verwijder alle knoppen van de bedienings-
hendels en van de transmissiehendel door de
knoppen naar links te draaien
Figuur 3
2. Afdekplaat
(Figuur
4).
g023165
1. Remhendel
2. Knop van de hendel van de
hydraulische hefinrichting
3. Knop van de hendel voor
snelheidsbereik
4. Knop van de
transmissiehendel
2.
Verwijder de 4 inbusschroeven waarmee
het scherm van de schakelindicator aan het
stoelscherm is bevestigd
1. Indicatoraansluiting
2. Scherm van
schakelindicator
3. Inbusschroeven
3.
Til de schakelindicator op, maak
de indicatoraansluiting los van de
kabelboomaansluiting van de machine
4
Figuur 4
5. Knop van de
transmissiehendel
(L-stand)
6. Hydraulische
hefvergrendeling
(vergrendelde stand –
links)
7. Hendel voor
snelheidsbereik (A-stand)
(Figuur
5).
Figuur 5
4. Bedieningspaneel
5. Connector van de
kabelboom van de
machine
g024571
g024588
