4×1
2
1
2×1
4.

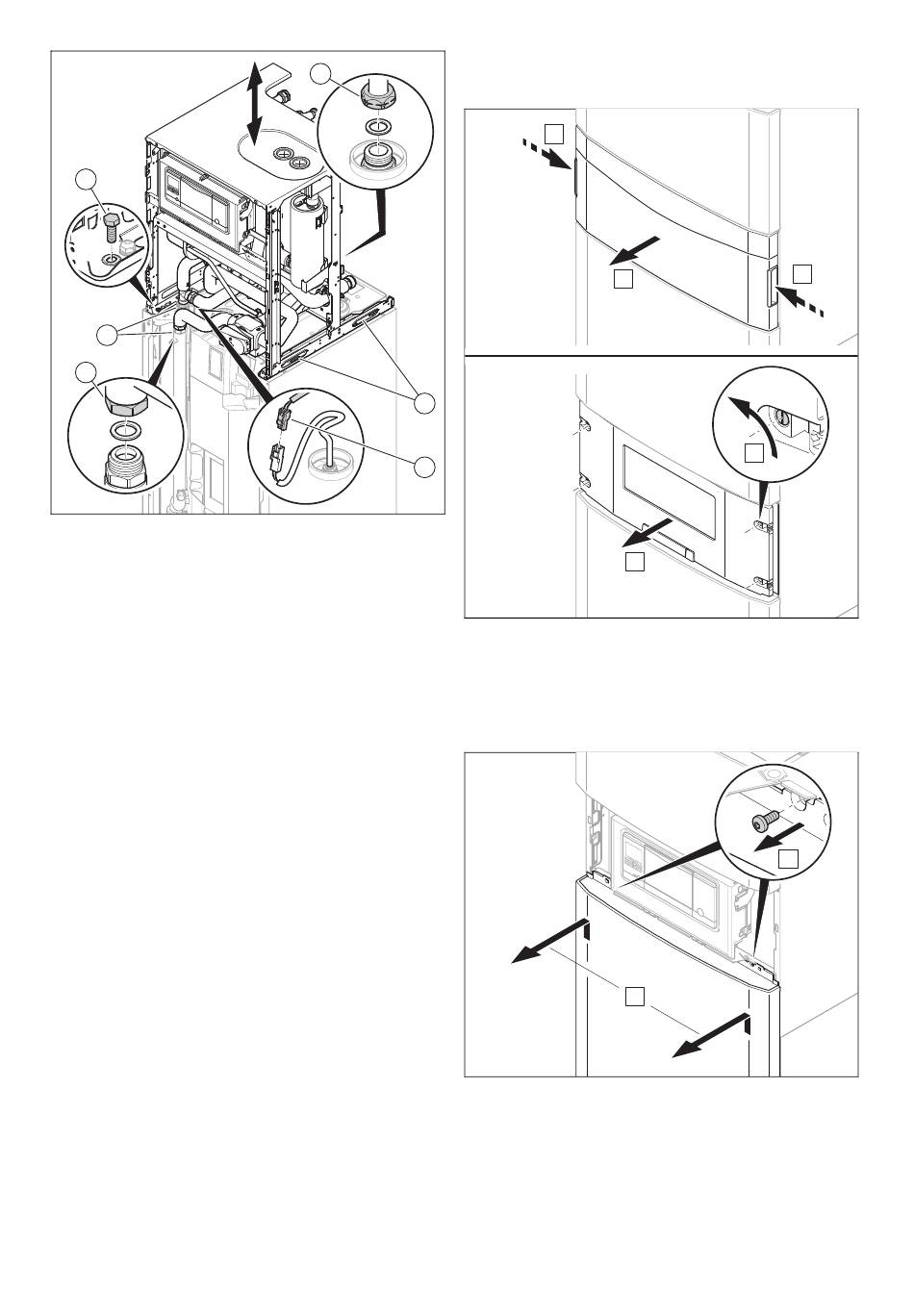

Schuif de warmte-isolatie (2) aan de buisovergangen
naar boven.
5.
Schroef de beide moeren (1) van de leidingverbindin-
gen eraf.
6.
Koppel de stekkerverbinding van de boilertemperatuur-
sensor los (6).
7.
Verwijder de 4 schroeven (3).
8.
Schroef de beide moeren (4) van de leidingverbindin-
gen eraf.
9.
Til met behulp van de grepen (5) het bovenste deel van
het product.
10. Ga voor de montage van het product in omgekeerde
volgorde te werk.
0020291517_01 uniTOWER plus Installatie- en onderhoudshandleiding
4.9
4
4.9.1
2×1
5
6
1.
2.
3.
Mantel demonteren
Voormantel demonteren
A
B
D
Demonteer de frontklep van het bedieningsveld door
met beide handen de grepen beet te pakken en de
frontklep er naar voren toe af te trekken.
Draai de vier schroeven steeds een kwart en trek de
veiligheidsafdekking van het bedieningsveld er naar
voren toe af.
B
Verwijder de beide schroeven en til het onderste deel
van de frontmantel op en trek het er naar voren toe af.
Montage 4
A
4×1
C
2×1
A
