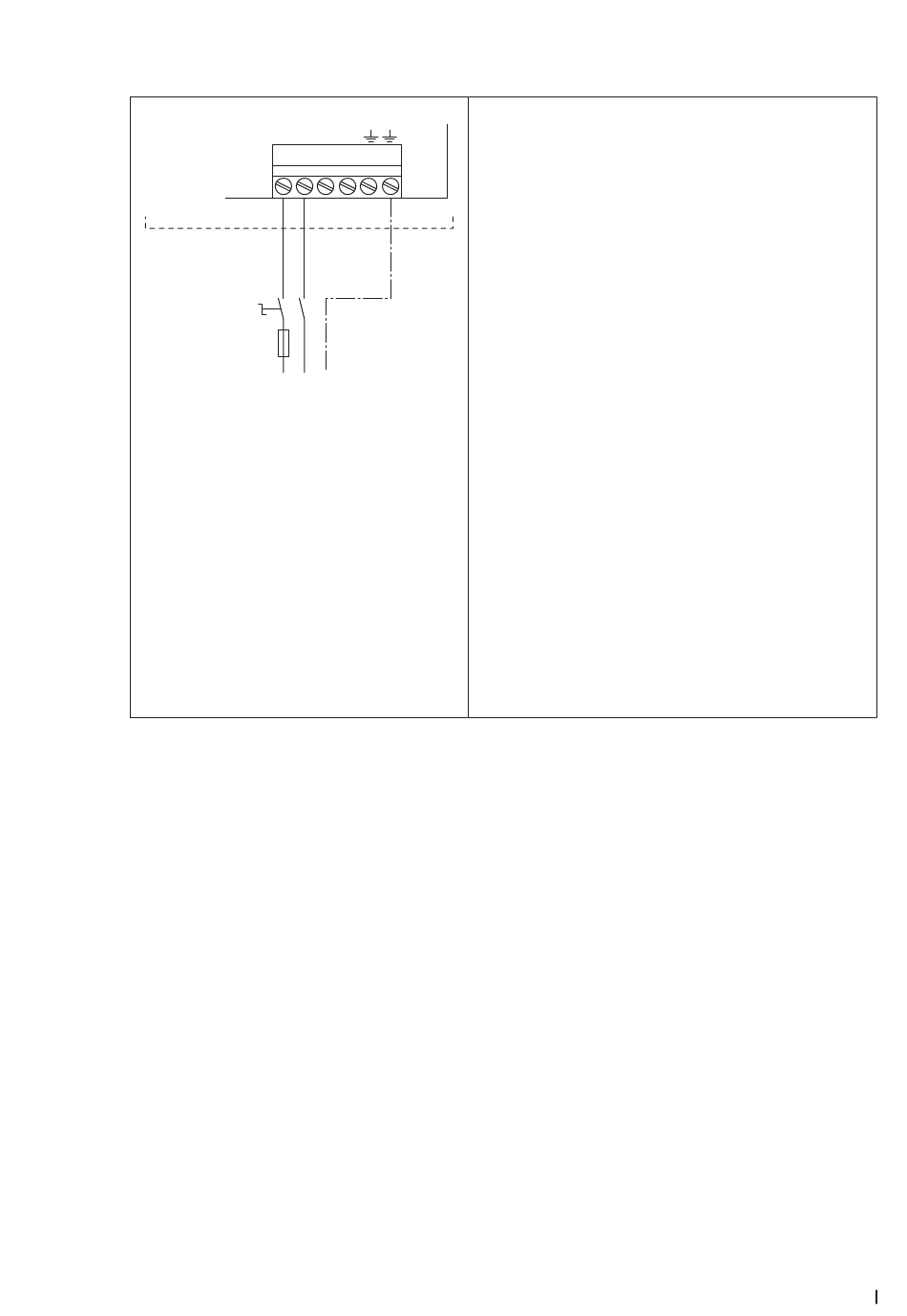

5.6.4.4 Aansluiting van de stuurspanning op de Condair Sigma 5-65 kg/h
MAIN SUPPLY
L1 N SC1SC2
Besturingskast
Q3
F3
L1 N
230 V/1~/50..60 Hz
De stuurspanningsvoorziening (L1, N, PE) wordt con-
form het schema aangesloten op de overeenkomstige
klemmen op de driverkaart.
X3
De aansluitkabel moet via een geschroefde kabelver-
binding de besturingskast in worden gevoerd.
Het monteren van zekering "F3" (10 A, met ver-
traging werkend), van scheidingsschakelaar "Q3"
(ontkoppelinrichting voor alle polen met een minimale
contactopening van 3 mm, door klant te leveren) in de
voedingsleiding is verplicht.
Om veiligheidsredenen wordt de extra installatie van
een aardlekschakelaar in de voedingsspanningsleiding
(door klant te leveren) aanbevolen. In ieder geval moeten
PE
de plaatselijk geldende voorschriften voor elektrische
installaties in acht worden genomen.
De scheidingsschakelaar moet in de directe nabijheid
van de stoomluchtbevochtiger (max. 1 m afstand) en
op een gemakkelijk toegankelijke plaats op een hoogte
tussen 0,6 m en 1,9 m (aanbevolen: 1,7 m) worden
gemonteerd.
OPGELET! Zorg ervoor dat de op het typeplaatje
vermelde spanningswaarde overeenkomt met de
plaatselijke netspanning. Mocht dit niet het geval
zijn, sluit de stoomgenerator dan in geen geval aan.
De kabeldiameter van de voedingskabel moet aan de
ter plaatse geldende voorschriften voldoen (maar moet
ten minste 1,5 mm
bedragen).
2
Montage en installatie
47
