Micropilot FMR67B PROFINET met Ethernet-APL
Spoelluchtaansluiting
• Gereedschap:
• Steeksleutel 13 mm (G 1/4")
• Steeksleutel 14 mm (NPT)
• Steeksleutel 17 mm (NPT "adapter")
• Min. aandraaimoment: 6 Nm (4,4 lbf ft)
• Max. aandraaimoment: 7 Nm
• Gebruik altijd droge spoellucht
• Over het algemeen moet het spoelen in passende mate plaatsvinden, omdat overmatig
spoelen mechanische schade (abrasie) tot gevolg kan hebben
10.3.7

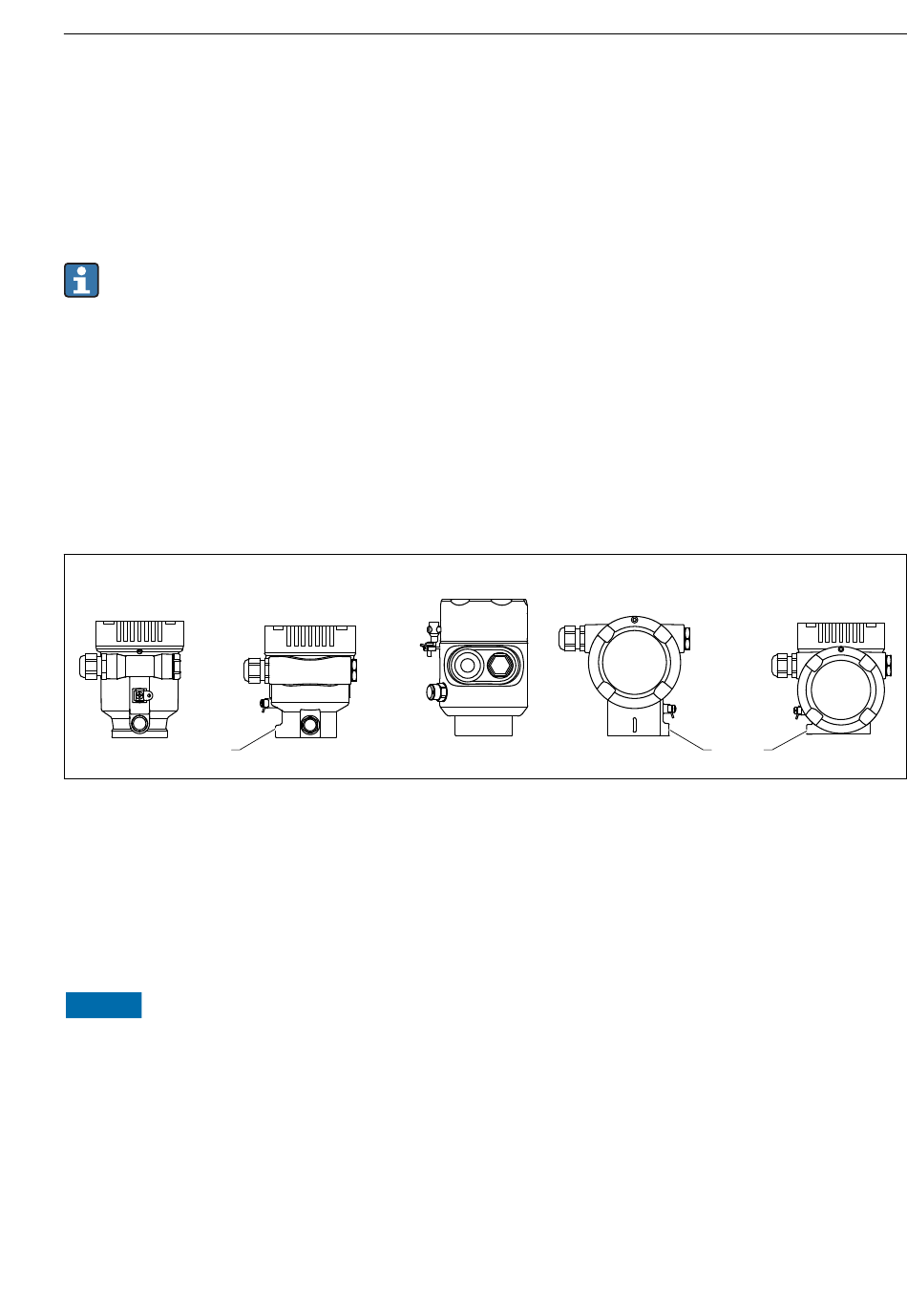

Verdraaien van de behuizing
De behuizing kan tot 380° worden verdraaid door de borgschroef los te draaien.
Uw voordelen
• Eenvoudige installatie dankzij optimale uitlijning van de behuizing
• Goed toegankelijke bediening van het instrument
• Optimale leesbaarheid van het lokale display (optie)
A
1
A
Kunststof eenkamerbehuizing (geen borgschroef)
B
Aluminium eenkamerbehuizing
C
Eenkamerbehuizing, 316L, hygiëne (geen borgschroef)
D
Tweekamerbehuizing
E
Tweekamerbehuizing, L-vorm
1
Borgschroef
LET OP
De behuizing kan niet volledig worden losgeschroefd.
‣
Maak de externe borgschroef maximaal 1,5 slag los. Wanneer de schroef te ver of
helemaal wordt losgedraaid (voorbij het schroefankerpunt), kunnen kleine onderdelen
(contraring) losraken en eruit vallen.
‣
Zet de borgschroef (inbus 4 mm (0,16 in)) met maximaal 3,5 Nm (2,58 lbf ft) ±
0,3 Nm (0,22 lbf ft) vast.
Endress+Hauser
B
C
D
Montage
E
1
1
A0046660
17
