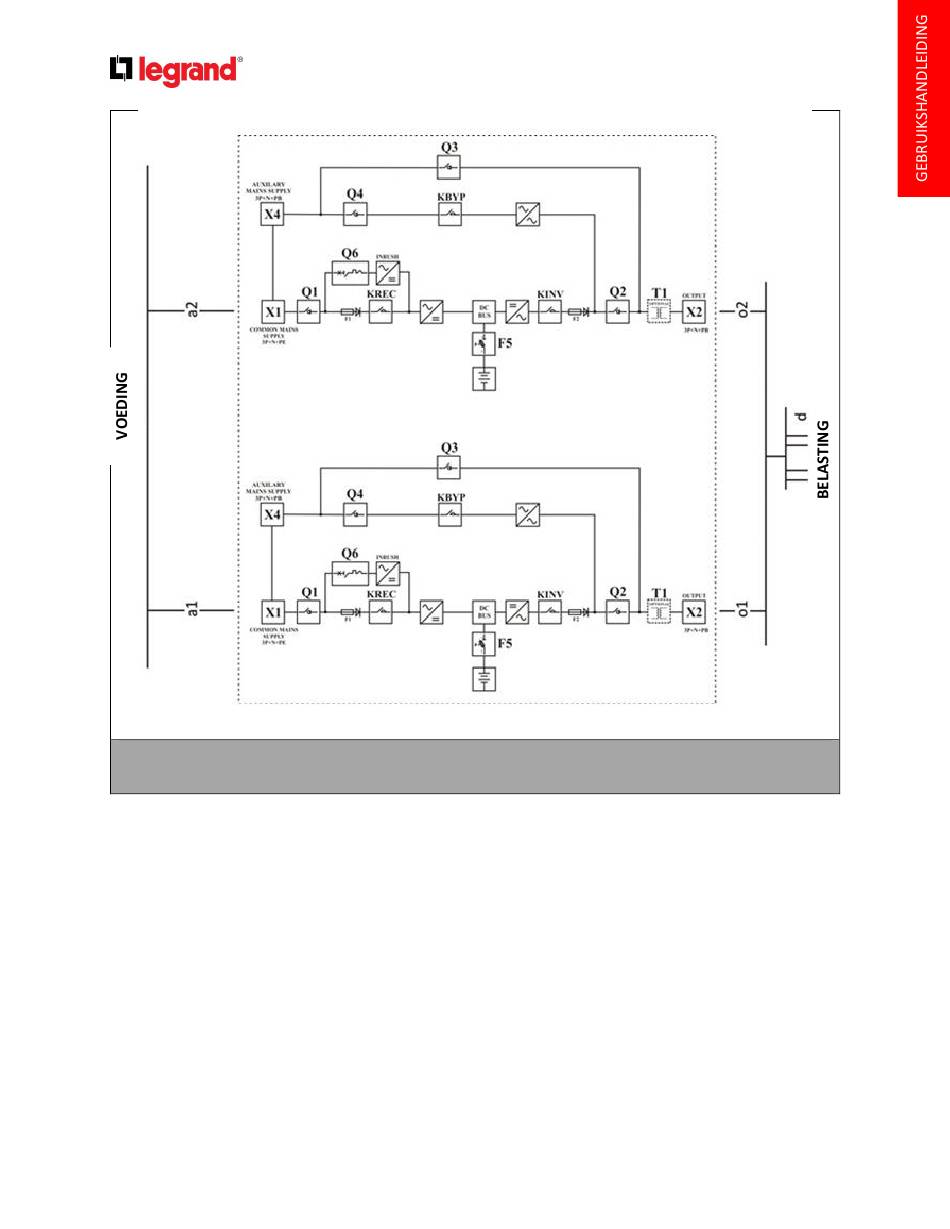

TWEE PARALLELLE EENHEDEN 1+1 Redundante configuratie met enkele
distributie-ingang (10-60kVA)
a1, a2: stroomonderbreker netvoeding 4p
d: stroomonderbreker distributie
o1, o2: schakelaar eenheidsuitgang 4p
OPMERKING:
Q3= interne onderhoudsbypass, kan worden gebruikt wanneer totale belasting < vermogen enkele
eenheid (kVA)
Optie o1, o2= stroomonderbreker aan uitgang van eenheid om één eenheid volledig te kunnen
uitschakelen voor onderhoud
a, o moeten 4 polen hebben, tenzij TN-C-distributie wordt gebruikt
In het geval van parallelle systemen met interne transformator is het aanbevolen uitgangsschakelaars (o)
te installeren, zodat de verschillende transformatoren een na een onder spanning kunnen worden gezet.
LE07543AA
KEOR T
70
