Montage- en gebruiksaanwijzing
Alle afmetingen in mm.
BES10025DZM
sectionaaldeur-
aandrijving
met handslinger
BES10025DTM
Sectionaaldeur-aandrijving met
handbediening d.m.v. haalketting
Na het monteren van de sectionaaldeur en voorgeschreven gewichtsbalans moet de deur in iedere stand uitgebalanceerd zijn. De
correcte gewichtsbalans wordt met de hand gecontroleerd door het openen en sluiten van de deur.
Opgelet
De sectionaaldeur-aandrijving dient met schokdemping met 4 bevestigingsschroeven op een console of draaimomentsteun
met voldoende stevigheid gemonteerd te worden. Het maximale aandraaimoment van de bevestigingsschroeven M8 ter
bevestiging van de aandrijving mag bij een schroefdiepte van 10 mm, de 20 Nm niet overschrijden. Bij het niet in acht nemen
hiervan kan het product of iets in de omgeving worden beschadigd.
Voordat de sectionaaldeur-aandrijving op de deuras wordt gestoken moet deze bij de aandrijving worden ingevet.
Spie voor 1" buisas
4
S100 Montagehandleiding 131008-NL.indd 4

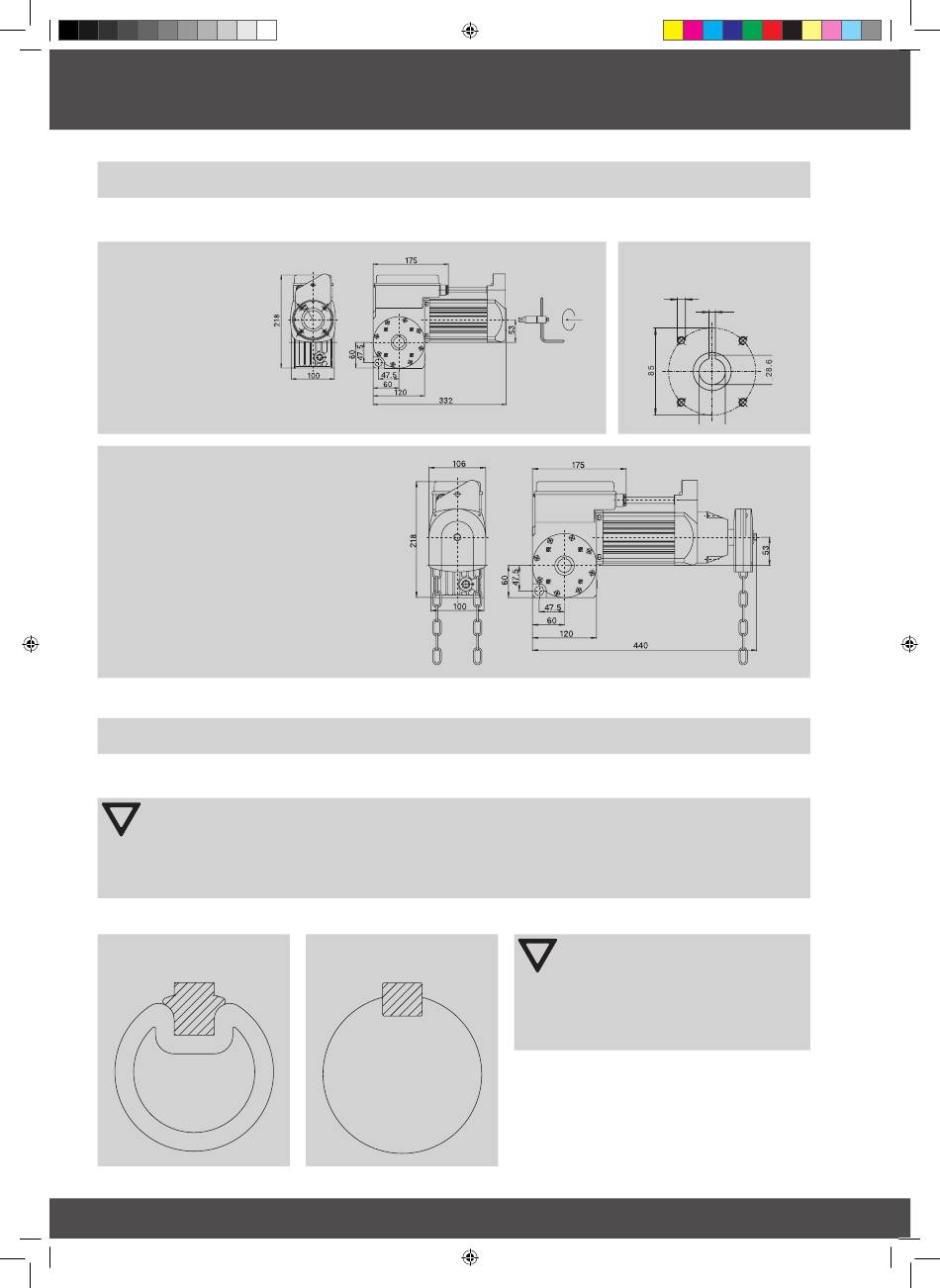

Productoverzicht en afmetingen
Montage
Spie voor 1" massieve as
Holle as
(�e���� v��r ���e ���v�er���e�)
(10 ��e�)
M
8
6.35
25.45
Opgelet
Alleen de meegeleverde spieën mogen
worden gebruikt.
Borg de pasveer met de meegeleverde schroef
tegen verschuiven nadat de aandrijving is
bevestigd.
28/09/2009 10:38:34
