3~ 400 V-net
S1F
S5
S2F
S6
S7
S8
3~ 230 V-net
S1F
S5
S2F
S6
S7
S8
Elektrische aansluiting aan de besturingen en aansluitschema
Het aanleggen van de elektrische aansluiting mag uitsluitend door een erkend elektriciën worden uitgevoerd! Neem de gege-
vens van de gebruikte besturingen en de geldende VDE-normen in acht! Bij alle aansluitwerkzaamheden moet de deurinstal-
latie door de CEE-steker uit het stopcontact te nemen/uitschakelen van de hoofdschakelaar, veilig van het elektriciteitsnet
worden gescheiden! Neem de technische gegevens van de sectionaaldeur-aandrijving in acht. De aangegeven maximale
waarden moeten beslist worden aangehouden! Vooral de beveiliging op de bouwplaats van de deurinstallatie moet volgens
de technische gegeven worden uitgevoerd!
Gebruik voor het aansluiten van de sectionaaldeur-aandrijving op de besturing uitsluitend de originele door de fabrikant toegestane 12-
aderige of 18-aderige stuurkabels. De stuurkabel is steekbaar. Om ervoor te zorgen dat de trekontlasting en afdichting is gegarandeerd,
mag de schroefverbinding niet worden losgemaakt. Om de 18-aderige stuurkabel te kunnen bevestigen, moet de 10-polige brugstekker
in de aandrijving worden verwijderd. De stekkers zijn gesleuteld en klikken hoorbaar vast. De groengele aardleidingader moet op de
gemerkte vlakke steektong
S100 Montagehandleiding 131008-NL.indd 7

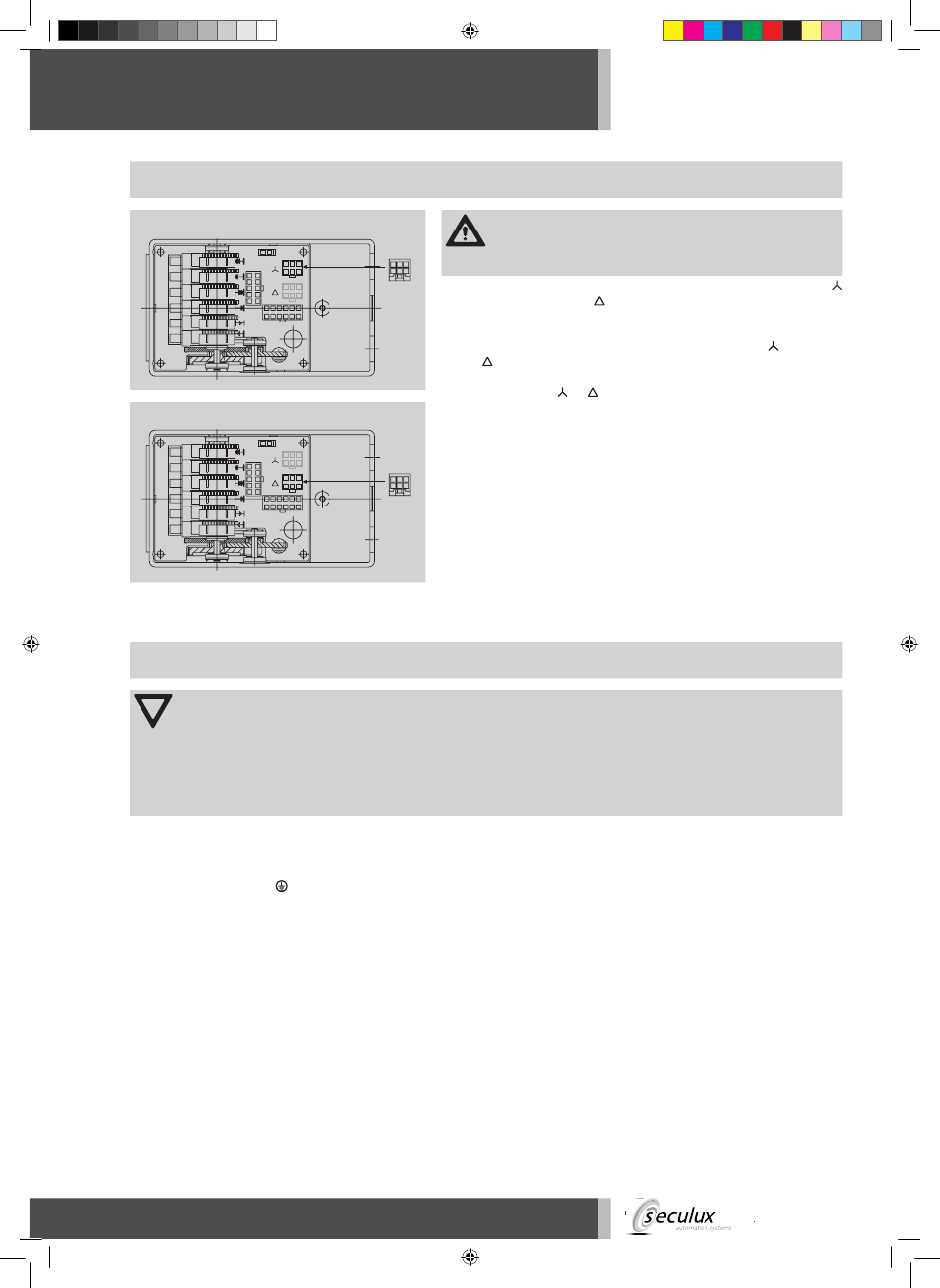

Spanningsomschakeling
Er be����� �e ���e��j��e�� �e �e���������e�r�����r�jv��� �� ee� 3~ 400 V (
3~
-��er�����e����) �� 3~ 230 V ( -�r�e��e������e����) ��� �e �����e�.
400 V
In de fabriek is de aandrijving voor een 3~ 400 V net in sterschakeling ge-
schakeld.
Voor gebruik aan het 3~ 230 V Netz moet de aandrijving van -sterschake-
ling op
BS
1. Sticker 3 x 230 V verwijderen
2. 6-pol. stekker van
3~
230 V
BS
worden gestoken. Let erop dat deze stevig vastklikt.
Voorzichtig
Voorafgaand aan de spanningsomschakeling moet de aandrij-
ving veilig van het elektriciteitsnet worden gescheiden.
-driehoekschakeling worden omgeschakeld:
op
omsteken
Opgelet
sterschake-
7
