Attentie!
a
Voor de condensafvoer van het ventilatietoestel
is een tweede sifon vereist!
Attentie!
De condenswatersifon mag uit hygiëne–overwe-
gingen niet direct worden aangesloten op de
stankafsluiter van het rioleringssysteem.
Hier moet een vrij afdruppeltraject van ten min-
ste 20 mm worden vrijgehouden. Een verkeerd
uitgevoerde condensafvoer kan leiden tot een
condensophoping en tot ongecontroleerd uitlo-
pen van condens. Als op deze wijze service van
het serviceteam noodzakelijk is en vervolgscha-
de ontstaat, valt dit niet onder de garantie van
Vaillant.
airVENT
airVENT

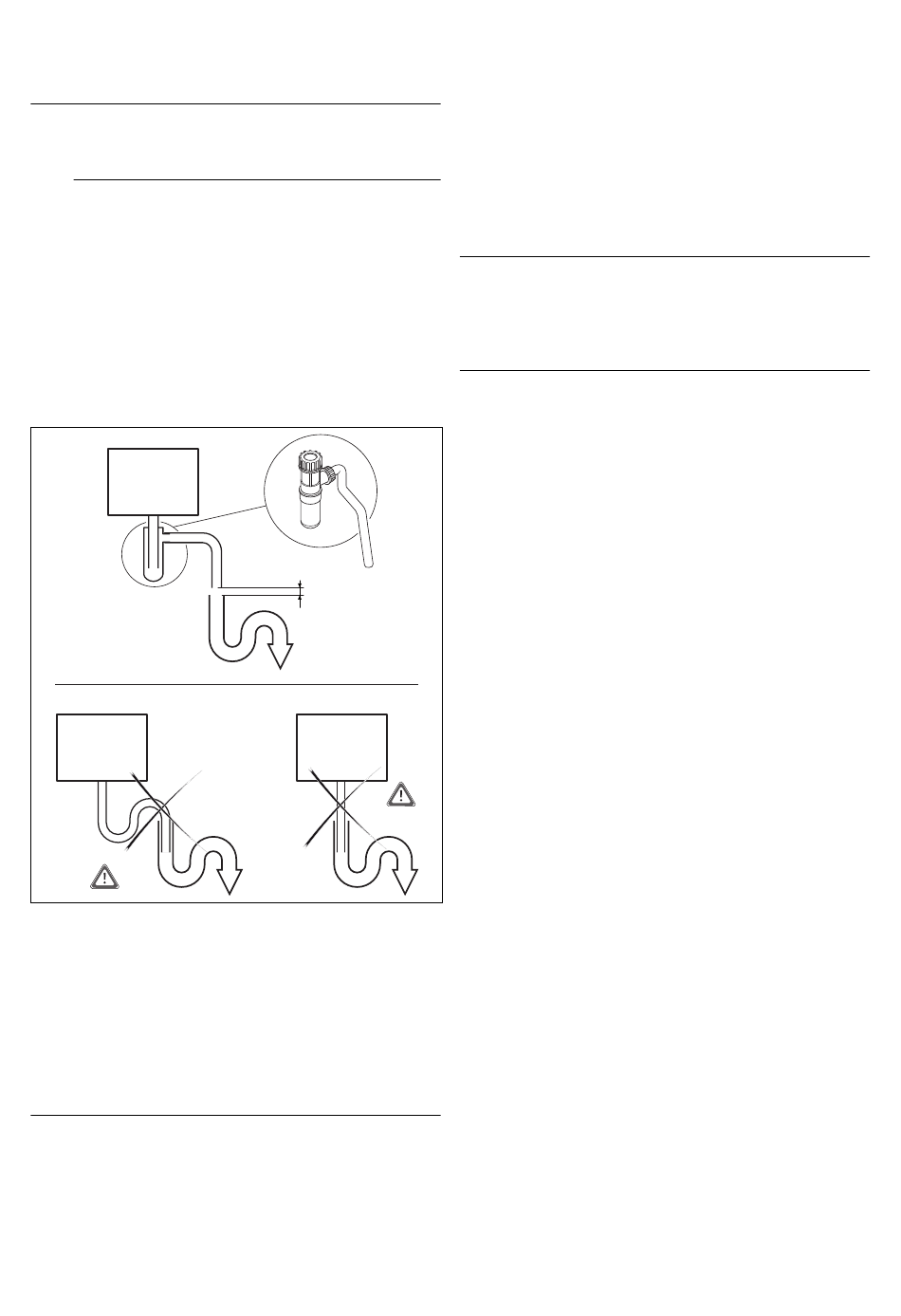

Afb. 4.8 Correcte installatie van de condenswaterafvoer
4.5.4 Buisleidingen aansluiten
• Controleer de luchtkanalen voor de montage van de
aansluitingen op grove vervuiling. Reinig eventueel de
luchtkanalen.
• Breng de luchtkanaaltoevoeren naar het ventilatietoe-
stel tot stand.
• Sluit de luchtkanalen achtereenvolgens aan, zoals
aangegeven op de bovenkant van het toestel.
a
Attentie!
De luchtkanalen moeten stevig met het ventila-
tietoestel worden verbonden – gebruik hiervoor
geschikte toebehoren of afdichtmiddelen. De
isolatie van de toevoer– en uitlaatluchtkanalen
moeten diffusiedicht worden uitgevoerd.
Installatiehandleiding recoVAIR/3 0020041776_04
4.6
Het woningventilatiesysteem heeft een vast gemonteer-
de frontmantel. Aan de linkerkant van de mantel is een
zwenkbare deur, waarachter zich de filters bevinden.
Voor bepaalde montage– en onderhoudswerkzaamhe-
den aan het toestel moet de frontmantel worden gede-
monteerd. Ga hierbij als volgt te werk:
e
h
• Open de linkerdeur aan de voorkant van het toestel.
• Trek de beide filters uit het toestel en sluit vervolgens
• Draai aan de onderkant van het toestel de borg-
• Trek de onderkant van de frontmantel naar u toe
> 2 cm
• Til de frontmantel tot boven de bevestigingspunten uit
Om het ventilatietoestel te sluiten voert u deze stappen
in omgekeerde volgorde uit.
airVENT
Montage en installatie 4
Ventilatietoestel openen en sluiten
Gevaar!
Levensgevaar door elektrische schok aan span-
ningsvoerende aansluitingen. Trek voor werk-
zaamheden aan het toestel de stekker uit de
wandcontactdoos.
Aanwijzing
Verwijder eerst de filters uit het toestel, aange-
zien deze in de frontmantel zijn bevestigd.
de deur (afb. 4.9 pos. a)
schroef op de linker spansluiting los (afb. 4.9 pos. b).
Open daarna de beide spansluitingen (afb. 4.9 pos. c).
(afb. 4.9 pos. d).
het toestel (afb. 4.9 pos. e).
23
