Bedrading
• Beveiligingscircuits tegen omgekeerde polariteit, HF-interferentie en overspanningspieken
zijn geïnstalleerd.
• De voedingsspanning moet overeenkomen met hetgeen vermeld op de typeplaat (→ ä 11,
"Typeplaat").
• Schakel de voedingsspanning uit voor aansluiten van het instrument.
• Verwijder de deksel van het klemmencompartiment.
• Leid de kabel door de kabelwartel. Gebruik bij voorkeur een getwiste, afgeschermde
tweedraads kabel.
• Sluit het instrument aan conform het volgende diagram.
• Schroef het deksel vast.
• Schakel de voedingsspanning in.
Test
4... 20mA

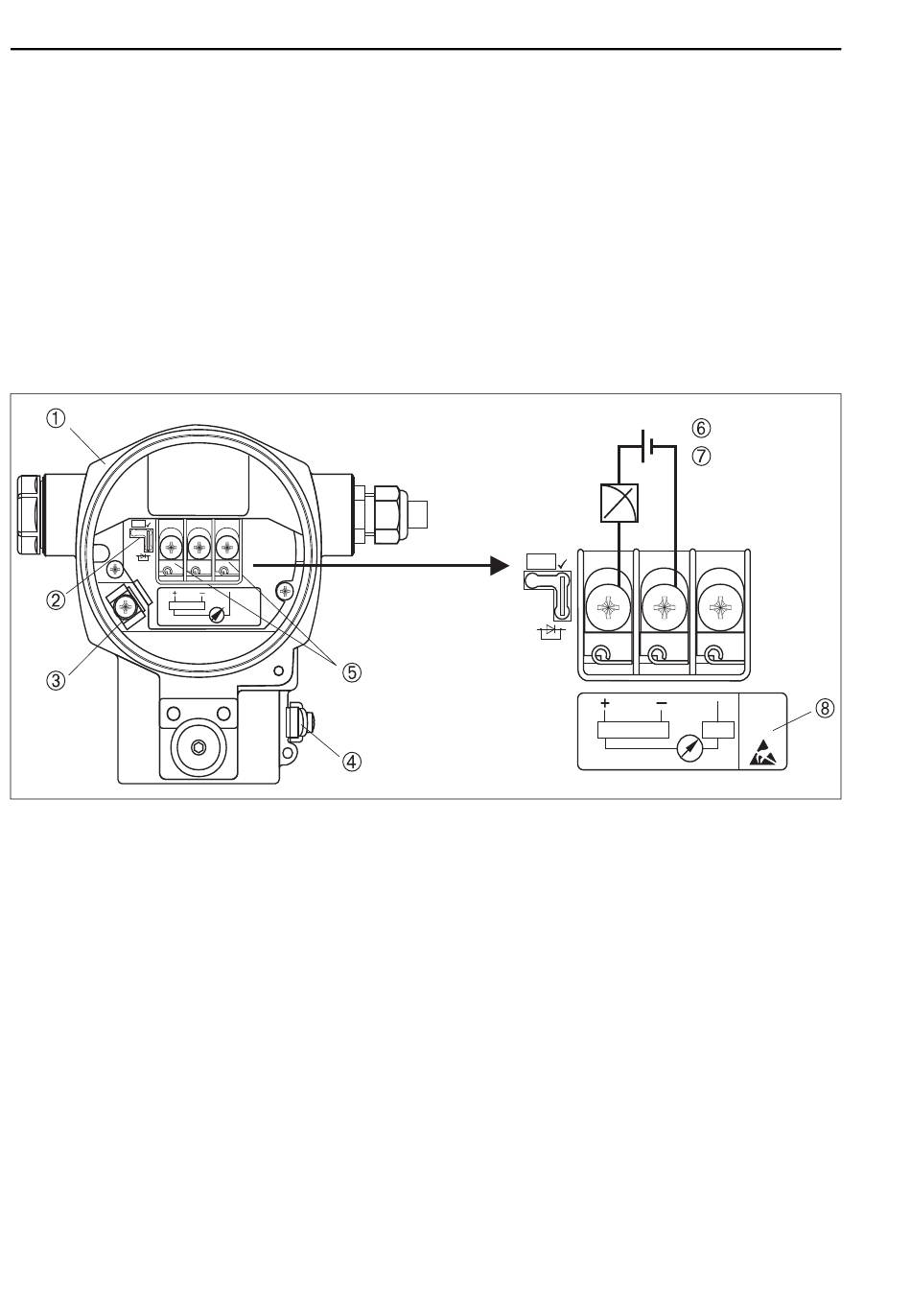

Fig. 4: Elektrische aansluiting 4 tot 20 mA HART. Zie ook
1
Behuizing
2
Jumper voor 4 tot 20 mA testsignaal.
→ ä
22, "Afnemen 4 tot 20 mA testsignaal" par.
3
Interne aardklem
4
Externe aardklem
5
4 tot 20 mA testsignaal tussen plus- en testklem
6
Minimum voedingsspanning = 10,5 V DC, jumper is geplaatst conform de afbeelding.
7
Minimum voedingsspanning = 11,5 V DC, jumper is geplaatst in "test"-positie.
8
Instrumenten met geïntegreerde overspanningsbeveiliging zijn hier gemarkeerd OVP (overspanningsbeveiliging).
20
Test
4...20 mA
Test
→ ä
22, "Voedingsspanning".
Cerabar S 4...20 mA HART
10,5 V DC
11,5 V DC
4... 20mA
Test
P01-xMx7xxxx-04-xx-xx-xx-001
