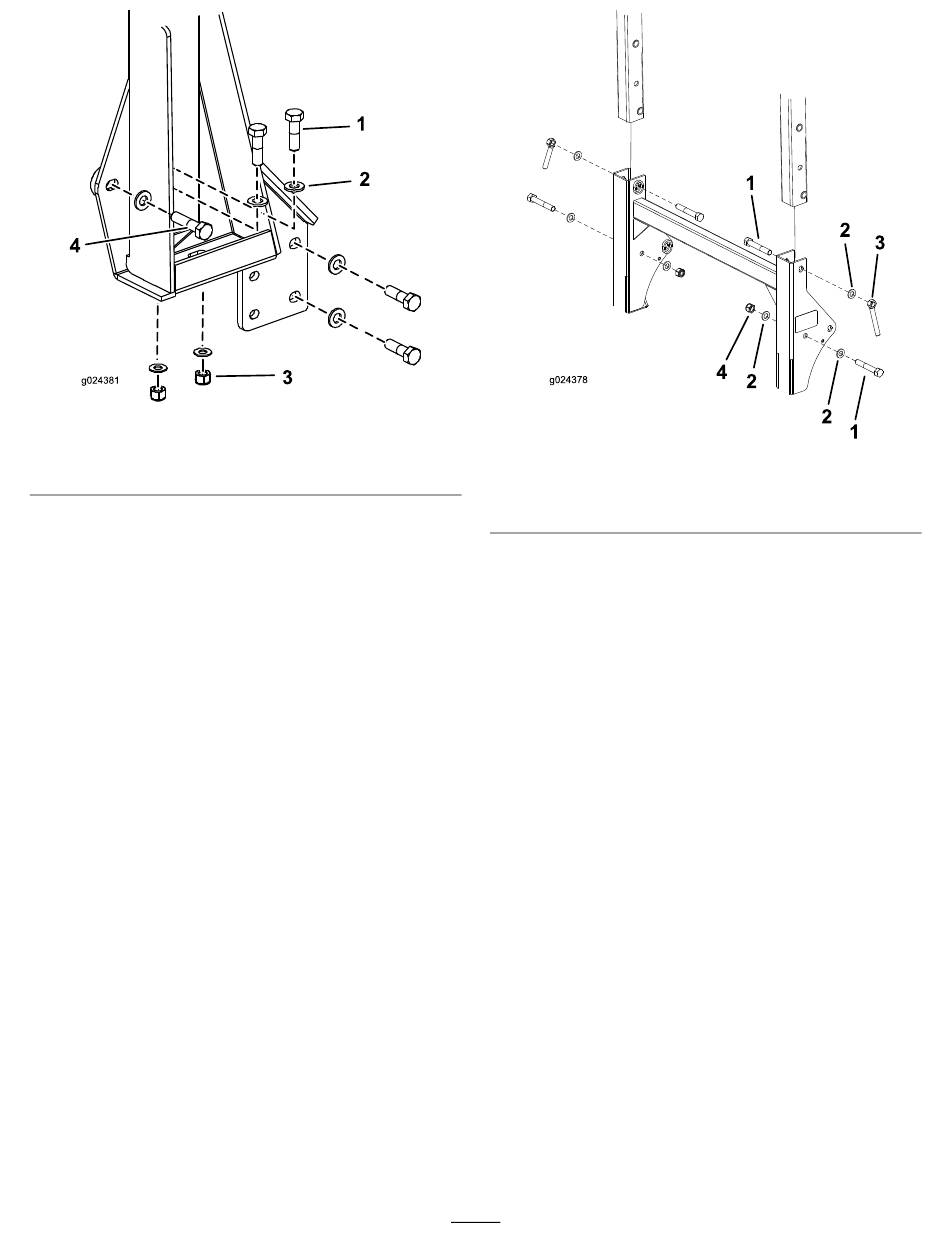

Figuur 4
1. Bout M12 x 40
2. Ring M12 (2)
12. Gebruik een geschikt hefsysteem om het bovenste
rolbeugelframe klaar te zetten voor montage op de
voet.
13. Bevestig beide zijden van het bovenste rolbeugelframe
op de voet met een M16 x 100 bout, (2) ringen en een
M16 moer (Figuur 5). Draai de bouten vast met een
torsie van 190 Nm. Zorg ervoor dat het bovenste
frame over het hele bewegingsbereik vrij kan draaien.
3. Moer M12
4. Bout M12 x 50
1. Bout, M16 X 100
2. Ring
14. Zet het bovenste rolbeugelframe overeind en bevestig
elke zijde met een M16 x 100 bout, ring en handmoer
(Figuur 5).
15. Breng het platform omlaag.
Opmerking: De gasveer zal dit gemakkelijker maken.
16. Beweeg de vergrendeling naar de voorkant van de
maaimachine, terwijl het platform bijna in de volledig
neergelaten stand komt. Hierdoor komt de haak van
de grendel los van de grendelstaaf. Laat het platform
volledig neer en beweeg de vergrendeling naar de
achterkant van de maaimachine totdat de haken van de
grendel de grendelstaaf helemaal vastgrijpen.
De voorste beugel aanbrengen
1. Verwijder de (4) M10 x 20 schroeven en moeren
waarmee de scharnierbeugel van het platform is
bevestigd aan het chassis. Zorg ervoor dat u de stand
van de scharnierbeugel niet verandert.
2. Monteer de voorste beugel vooraan het chassis met (2)
M12 x 35 schroeven, (6) ringen en (4) M12 moeren
(Figuur 6). Draai al het bevestigingsmateriaal vast.
6
Figuur 5
3. Handmoeren
4. Moer, M16
