Smering
Smering
Smeer de machine volgens het tijdschema op de
instructiesticker Controle en Onderhoud (Figuur 30).
De machine moet vaker worden gesmeerd bij gebruik in
zeer stoffige of zanderige omstandigheden.
Type vet: Universeel smeervet.
Methode van smeren
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Reinig de smeernippels met een doek. Indien nodig
verf van de voorkant van de nippel(s) afkrabben.
4. Zet een smeerpistool op de nippel. Spuit vet in de
nippels totdat er nieuw vet bij de lagers naar buiten
komt.
5. Veeg overtollig vet weg.
Draaipunten van de voorste
zwenkwielen smeren
Onderhoudsinterval: Jaarlijks
1. Verwijder de stofkap en stel de draaipunten van de
zwenkwielen bij. Plaats de stofkap pas terug als u
klaar bent met smeren. Zie Lager van draaipunt van
zwenkwiel afstellen in , bladz. .
2. Verwijder de zeskantige plug. Draai een
verloopnippel in de opening.
3. Pomp smeervet in de verloopnippel totdat er vet bij
het bovenste lager naar buiten komt.
4. Trek de verloopnippel uit de opening. Monteer de
zeskantige plug en de dop.
Smeer de zwenkwielen
Onderhoudsinterval: Jaarlijks
1. Stop de motor, wacht tot alle bewegende delen
stoppen en verwijder de sleutel. Stel de parkeerrem
in werking.

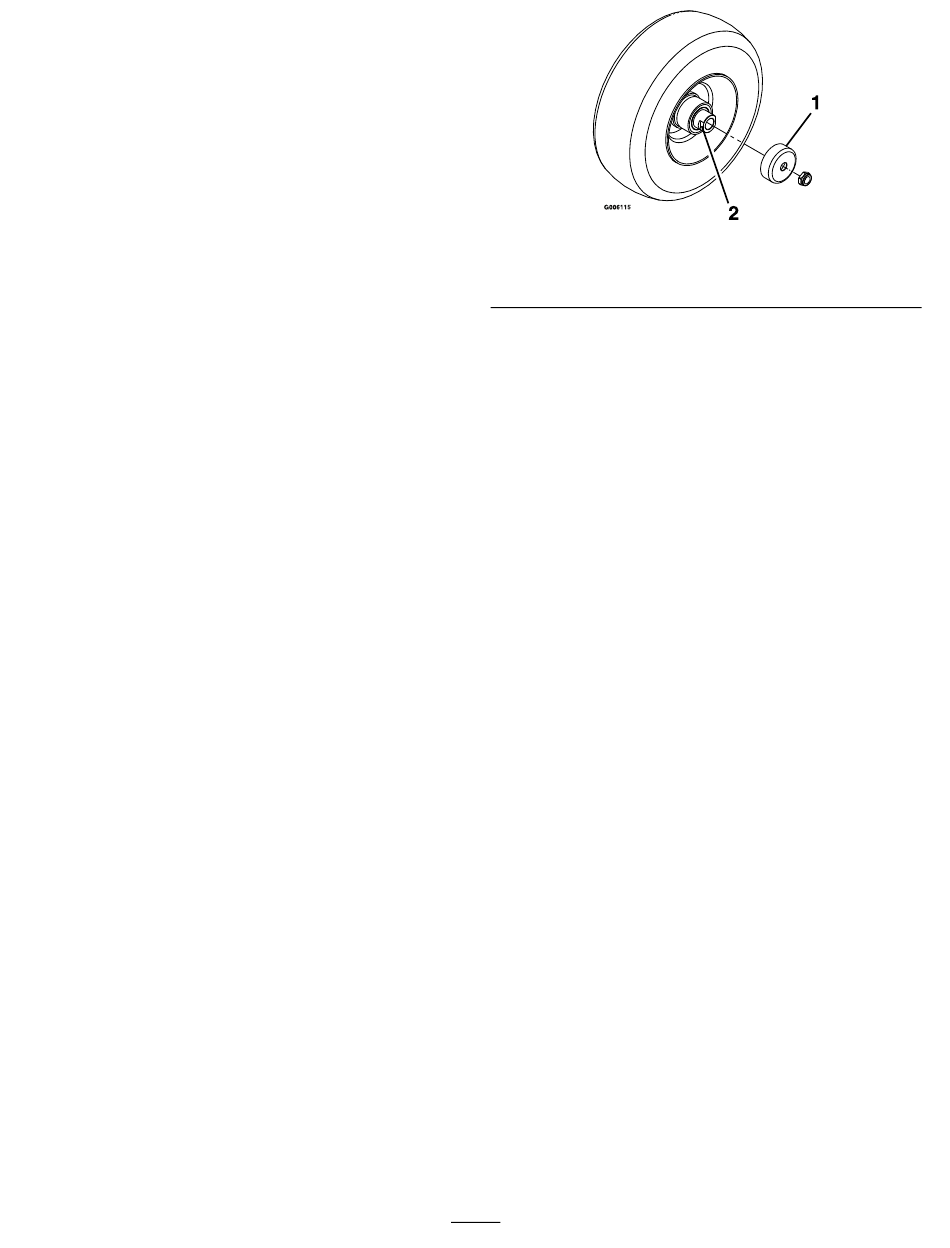

1. Beschermkap
2. Verwijder het zwenkwiel uit de wielvorken.
3. Verwijder de beschermkap uit de wiel-hub.
4. Verwijder een van de moerren uit de as in het
zwenkwiel. Er is een draadblokkeringshechtmiddel
toegepast om de afstandsmoeren aan de as te borgen.
Verwijder de as (met de andere afstandsmoer er nog
aan bevestigd) van het wiel.
5. Maak de afsluitingen los en inspecteer de lagers op
slijtage of beschadiging en vervang ze indien nodig.
6. Smeer de lagers in met smering voor algemene
doeleinden.
7. Plaats 1 lager, 1 nieuwe afsluiting in het wiel.
Opmerking: De afsluitingen moeten worden
vervangen.
8. Als van de as beide afstandsmoeren zijn verwijderd
(of afgebroken), moet een klaafmiddel worden
toegepast op 1 afstandsmoer en moet deze op de as
worden gedraaid met de platte gedeelten naar buiten
wijzend. Draai de afstandsmoer niet helemaal door
tot het eind van de as. Laat ongeveer 3 mm over
vanaf het buitenoppervlak van de afstandsmoer tot
het uiteinde van de as in de moer.
9. Plaats de gemonteerde moer en as in het wiel aan
de zijkant van het wiel met de nieuwe afdichting en
de nieuwe lager.
10. Vul met het open uiteinde omhoogwijzend het
gedeelte in het wiel rond de as vol met smering voor
algemene doeleinden.
11. Plaats de tweede lager en de nieuwe afsluiting in het
wiel.
12. Pas een draadkleefmiddel toe op de tweede
afstandsmoer en draai op de as met de platte
gedeelten naar buiten wijzend.
29
Figuur 29
2. afstandsmoer met plat
gedeelte
