ZCS2410-H10
Bijlage V: Application note 5 – Stroomafschakeling
In dit applicatievoorbeeld is een uitgebreide stroomafschakeling beschreven. Digitale ingang 1 en 2 (pin 3 + 4)
zijn geconfigureerd als FW en BW. Digitale ingang 3 en 4 (pin 5 + 6) zijn FW limit en BW limit. Als de motor de
ingestelde stroomwaarde (parameter 26 of 27) bereikt, stopt de motor na 1 seconde (parameter 29). In deze
delay tijd geldt wel altijd een piekstroom detectie (parameter 30). Dus als de piekstroom bereikt wordt, stopt de
motor direct. Stopt de motor vanwege stroombegrenzing, dan wordt deze (in dit voorbeeld) voor 2 seconden op
50% van de snelheid de tegengestelde richting opgestuurd (parameter 31 en 32). Parallel is er een I2T regeling,
welk staat ingesteld op 2,5A (parameter 24). Als de motor over een periode van 20 seconden gemiddeld 2,5A
verbruikt, dient de motor 120 seconden af te koelen voordat deze weer aangestuurd kan worden (parameter 25).
De restart conditie (parameter 4) is ingesteld op 3. Wat inhoudt dat bij een stop vanwege over-, piekstroom of
eindschakelaar, de motor alleen de andere kant op kan. Als de motor voorwaartse werd aangestuurd, dan kan
deze bij een volgend commando alleen achterwaarts worden aangestuurd. De digitale uitgang is ingesteld op 9,
daarmee is deze actief bij een stroombegrenzing en zal knipperen bij elke andere fout.

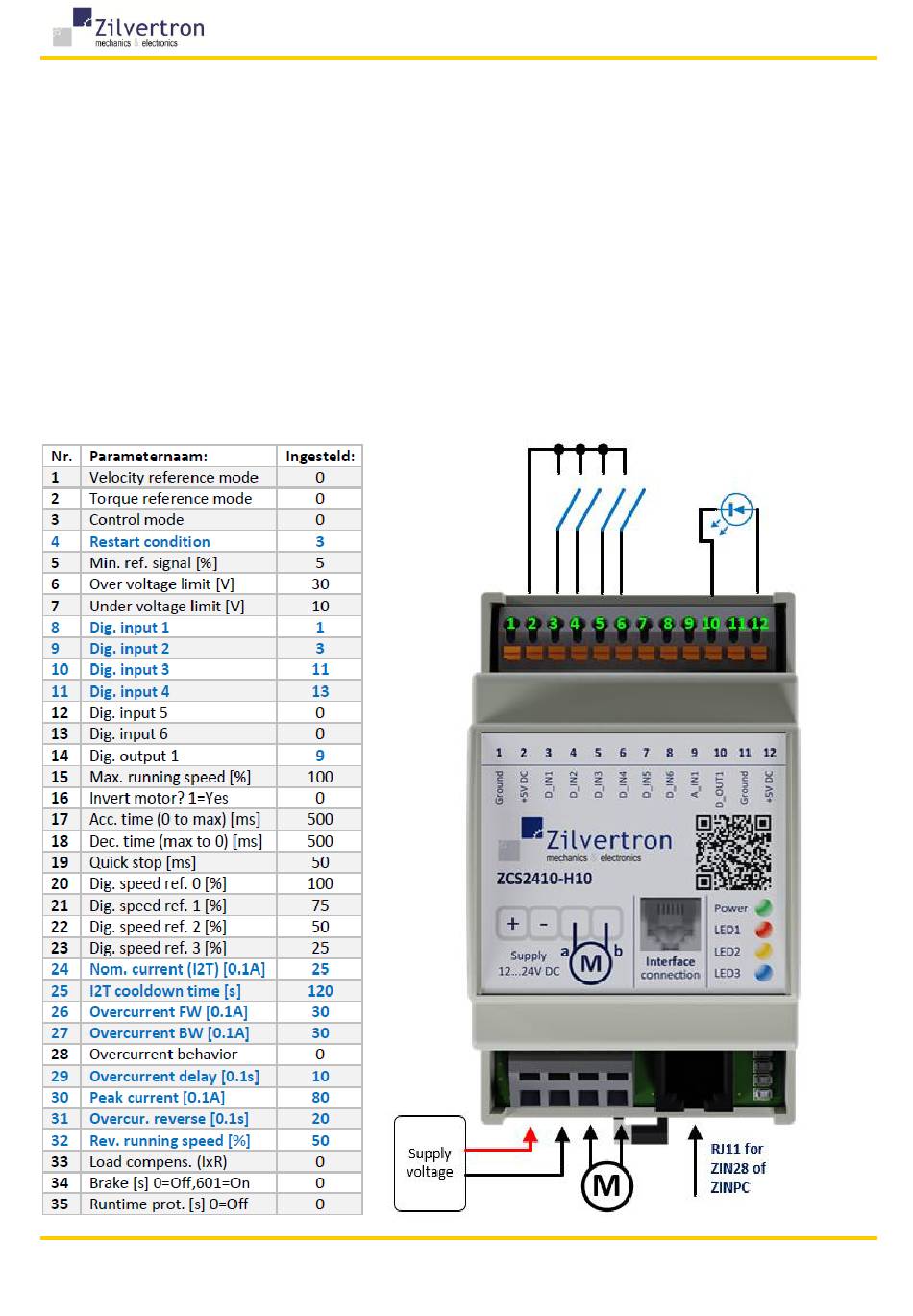

Parameterinstellingen:
Aansluitschema:
Product Manual
Pagina 23/26
Sjabloon versie v01
