4

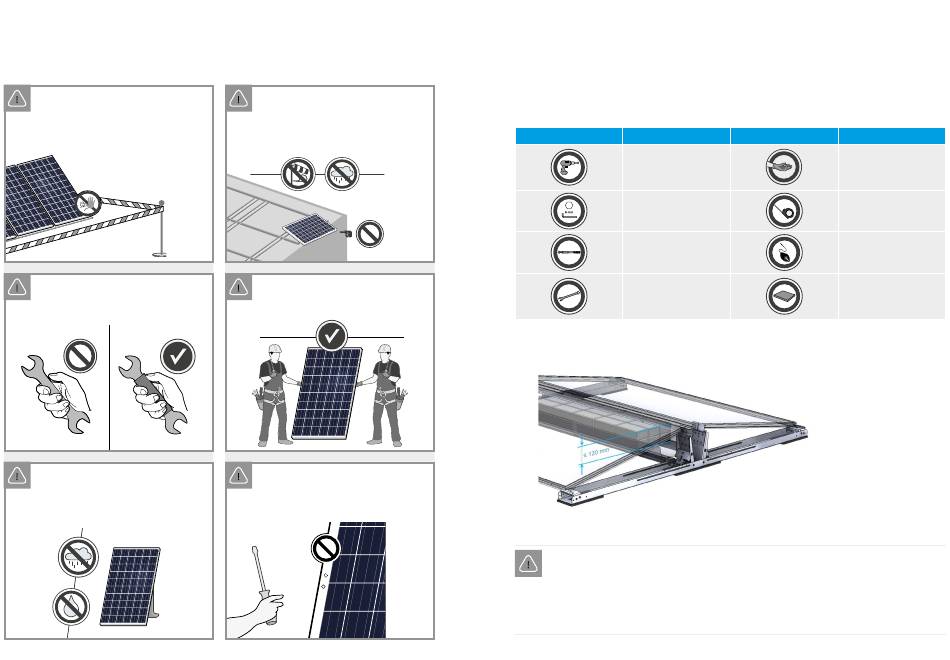

MONTAGE
4.1 VOORBEREIDING VOOR DE MONTAGE
GEVAAR! Levensgevaar door elektrische schok-
ken!
Ä
Montagezone afgrendelen.
Ä
Houd kinderen en onbevoegden uit de buurt van
de zonnepaneel-installatie.
GEVAAR! Levensgevaar door elektrische schok-
ken!
Ä
Gebruik uitsluitend geïsoleerd en droog
gereedschap.
GEVAAR! Levensgevaar door elektrische schok-
ken!
Ä
Controleer dat tijdens de installatie de
zonnepanelen en gereedschappen op geen
enkel moment aan vocht of regen blootgesteld
worden.
14
14
INSTALLATIE- EN GEBRUIKSHANDLEIDING MONTAGESYSTEEM VOOR PLATTE DAKEN Q.FLAT-G5 - Q CELLS
WAARSCHUWING! Gevaar voor letsel door
vallende zonnepanelen!
Ä
Zeker de zonnepanelen en voorgemonteerde
paneelparen tijdens de montage.
Ä
Monteer de zonnepanelen alleen bij droog weer
met weinig wind.
Ä
Montage nooit alleen uitvoeren.
•
Monteer alleen onbeschadigde zonnepanelen
en componenten.
Ä
Geen extra gaten boren.
4
MONTAGE
4.1 VOORBEREIDING VOOR DE MONTAGE
Benodigde gereedschappen en hulpmiddelen
Voor de installatie van de Q.FLAT-G5 zijn naast het projectrapport ook gereedschappen en hulpmiddelen nodig die niet in het leve-
ringsprogramma zijn opgenomen. Voordat u de Q.FLAT-G5 installeert, raden wij u aan de volgende materialen bij de hand te houden:
AFBEELDING
GEREEDSCHAP
Accuschroevendraaier
Zeskantbit IS 6
Momentsleutel
Ringsleutel //
steeksleutel SW 10
Selectie van ballastelementen
Let op de maximale hoogte van 120 mm bij de keuze van ballastelementen om de ballastelementen zonder beschadigingen onder
het zonnepaneelpaar te plaatsen.
Afb. 3:
Maximale ballasthoogte
LET OP!
Indien u hier geen rekening mee houdt kan het zijn dat de ballastelementen niet over elkaar onder de zonnepaneelparen passen.
Ä
Zorg ervoor dat er min. 10 mm afstand tussen ballastelementen en zonnepaneelparen aangehouden wordt.
Ä
Om de ballastlading volgens het ballastplan te bereiken kan het nodig zijn om de onderste ballastlaag dwars over de ballastdragers
te plaatsen. De ballastdragers moeten aan de buitenste inkepingen van de grondprofielen worden bevestigd, zodat de ballaststenen
niet kunnen omvallen en de dakbekleding niet kunnen raken.
INSTALLATIE- EN GEBRUIKSHANDLEIDING MONTAGESYSTEEM VOOR PLATTE DAKEN Q.FLAT-G5 - Q CELLS
AFBEELDING
GEREEDSCHAP
Handschoenen
Meetlint
Krijtlijn
Ballasten van bijv. trottoirpla-
ten, trottoirbanden, stoepte-
gels of grind
15
