VOORZICHTIG
•
Draai de klepschacht tot de aanslag open en niet verder.
•
Draai de dop van de klepschacht met een steeksleutel of vergelijkbaar gereedschap vast.
•
Raadpleeg voor het aandraaimoment van de dop van de klepschacht de tabel Aandraaimoment

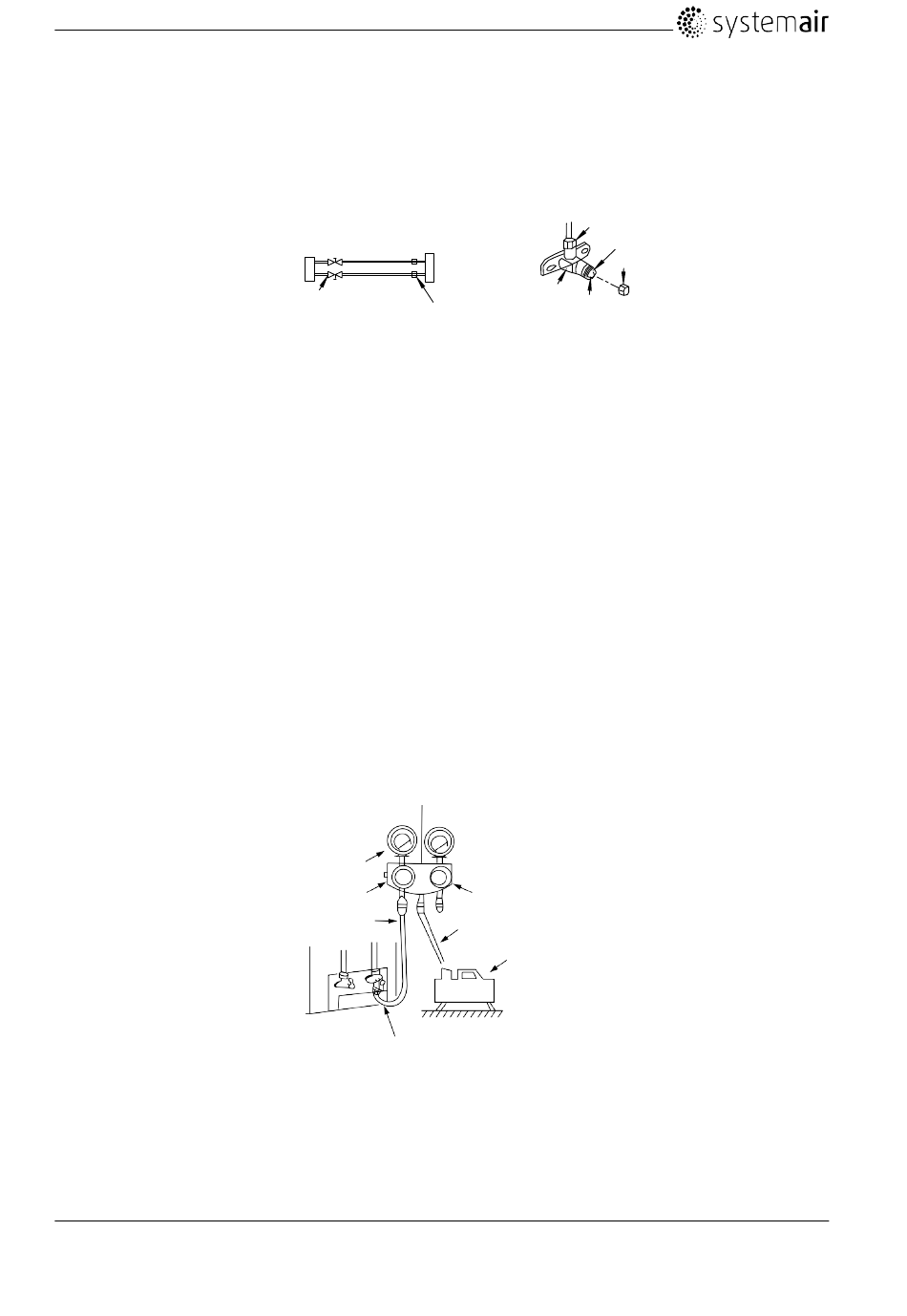

11.2 Gebruik van een vacuümpomp
1. Draai de flensschroeven A, B, C, D volledig vast. Sluit de vulslang van de meerwegklep aan op
de gaszijde van de stopbusklep.
2. Sluit de vulslang aan op de vacuümpomp.
3. Draai de Lo-hendel van de meerwegklep volledig open.
4. Schakel de vacuümpomp in om de unit te vacumeren. Draai bij het begin van het vacumeringsproces
de flensschroef van de stopbusklep aan de gaszijde iets open en controleer of er lucht binnenkomt.
(Het geluid van de vacuümpomp verandert en de manometer geeft 0 aan in plaats van min.)
5. Draai de Lo-hendel van de meerwegklep volledig dicht nadat het vacumeringsproces is voltooid en
schakel de vacuümpomp uit.
•
Laat het systeem minstens 15 minuten leeglopen en controleer of de manometer -1 bar aangeeft.
6. Draai de schacht van de stopbusklep ca. 6 tot 7 seconden ca. 45° linksom tot er gas vrijkomt. Draai
daarna de flensschroef weer vast. Controleer of de aangegeven druk iets hoger is dan de
atmosferische druk.
7. Verwijder de vulslang van de vulklep.
8. Draai de kleppen B en A volledig open.
9. Draai de dop van de stopbusklep stevig vast.
SYSPLIT WALL PRIME
Koudemiddel
Binnenunit
Buitenunit
Zuigzuide
A
C
D
Vloeistofzijde
B
Stopbusklep
Flensmoer
Manometer-accu
-1 bar
Lagedruk
Vulslang
Lage-drukzijde
17
Flensmoer
aanslag
Dop
Kleplichaam
Klepschacht
Hoge druk
Vulslang
Vacuümpomp
Installatiehandleiding Systemair
