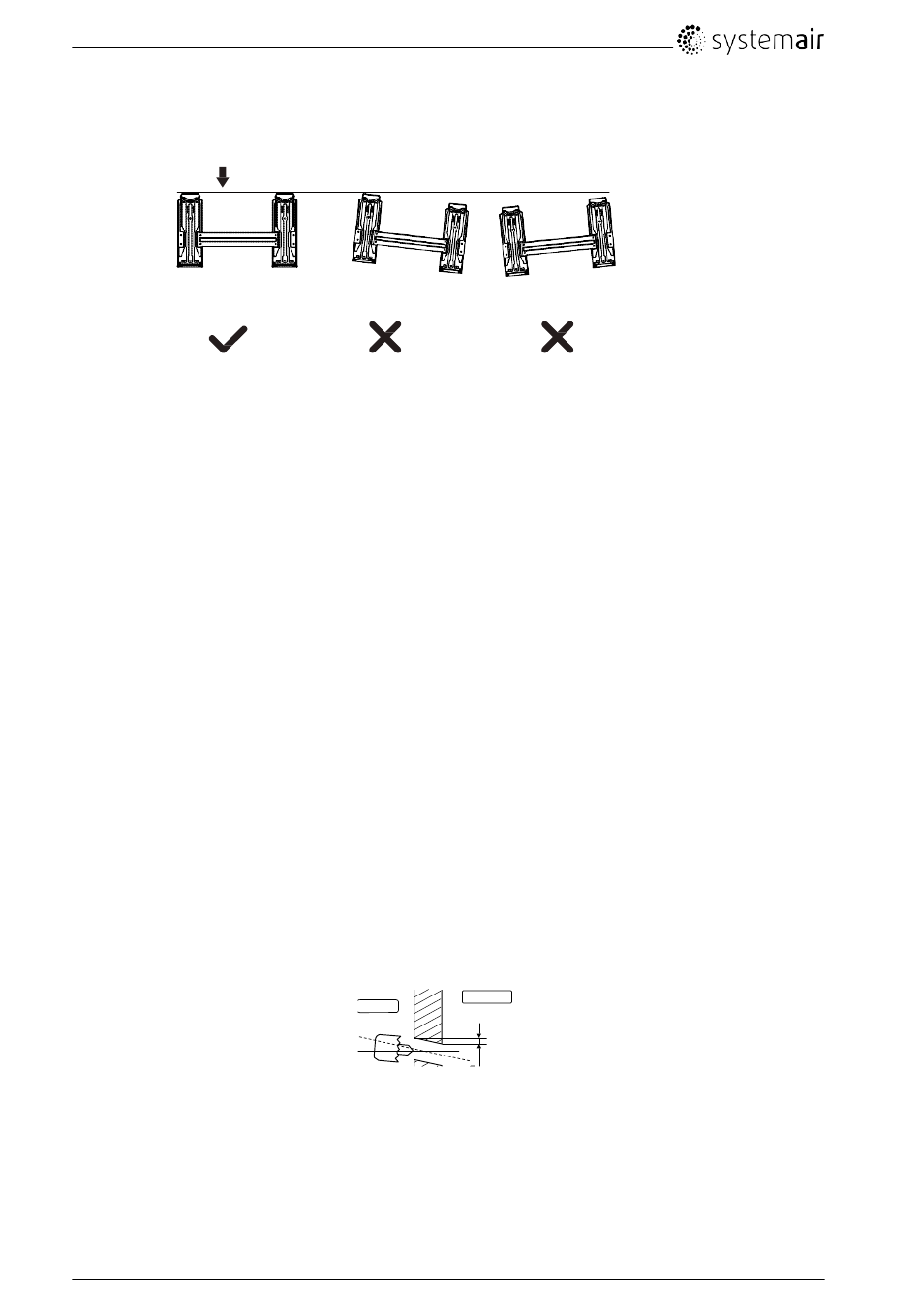

Juiste plaatsing van de montageplaat
OPMERKING:
" De montageplaat moet afhankelijk van het type wand op de aangegeven montagepunten
worden gemonteerd. De meegeleverde montageplaat is afhankelijk van de unit verschillend uitgevoerd.
" (Alle afmetingen zijn in mm, tenzij anders aangegeven).
4. BOORGATEN AFTEKENEN
1. Bepaal de positie van de boorgaten links en rechts op de montageplaat. Raadpleeg de hierboven
vermelde specificaties voor het midden van de boorgaten.
2. De boorgaten voor de buisdoorvoeren moeten met een kernboor van 65 mm worden geboord.
Als de aansluitkabel aan de gaszijde een diameter van 16 mm (5/8 inch) of meer heeft, moet het
boorgat een boordiameter van 90 mm (3,54 inch) hebben.
3. De boorgaten in de buizen links en rechts moeten enigszins schuin naar buiten wijzend worden
aangebracht.
4. Bij boorgaten in metalen roosters, metaalplaten of vergelijkbaar materiaal moet de buis altijd worden
beschermd.
SYSPLIT WALL PRIME
Wand
Buiten
Binnen
9
Installatiehandleiding Systemair
