OPGEPAST!
Controleer de afmetingen op de boorsjabloon met een gekalibreerde
meetlint voordat u de boorgaten met behulp van de sjabloon gaat marke-
ren en vervolgens boren.
Boren met behulp van de boorsjabloon
Ga als volgt te werk om de boorgaten te maken met behulp van de sjabloon:
1. Richt de boorsjabloon verticaal op de gekozen plaats: Gebruik zo nodig een water-
pas.
2. Markeer de boorgaten met de sjabloon.
3. Boor de gemarkeerde montagegaten (Ø 8 mm) en controleer de gaten met de
boorsjabloon.
4. Zet de pluggen voor de bevestigingsschroeven in.
Voorbereiding van het laadstation
Ga als volgt te werk om het laadstation op de montage voor te bereiden:

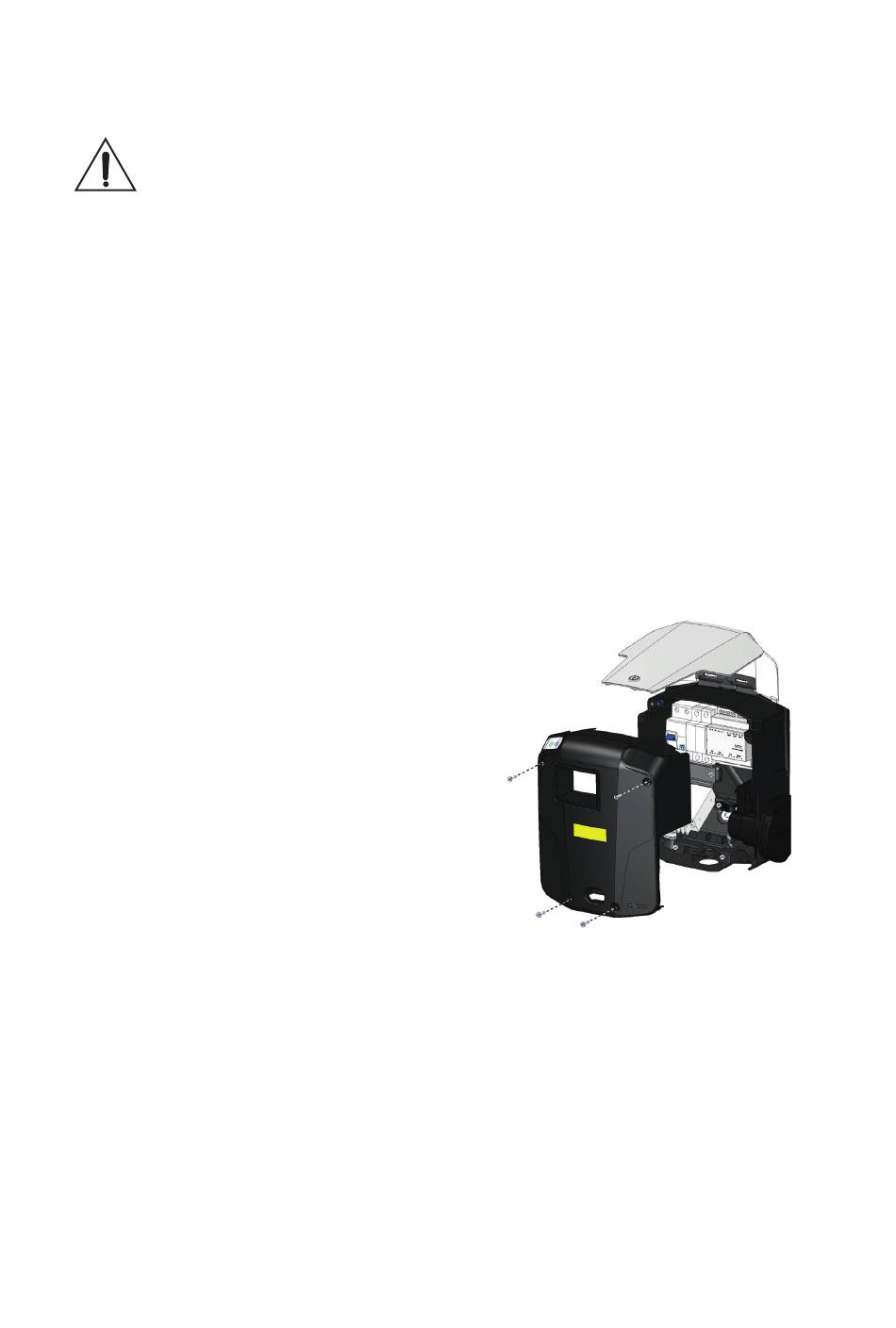

1. Open de kap van de EVSE5X2 met de mee-
geleverde sleutel.
2. Verwijder de vier schroeven waarmee het
bovenste deel van de behuizing met de ach-
terkant is verbonden: Houd de schroeven op
een veilige plaats, ze zijn weer nodig voor de
eindmontage.
3. Verwijder de bovenkap van de behuizing.
4. Verwijder het plastic lipje aan onderkant van
de achterbehuizing dat bestemd is voor de
kabels met een geschikt tang of cuttermes.
5. Snijd met een cuttermes een voor de toe-
voerkabel geschikt opening in de rubberen stop van de achterkap van de behuizing.
Verwijder indien nodig de rubberen stop en zet hem vervolgens terug in de achter-
ste kap.
Mechanische montage van het laadstation
1. Draai een schroef (5 x 60 mm, kopdiameter Ø 8 mm) in het bovenste gat en beves-
tig daar de bovenste montagepunt van het laadstation.
2. Bevestig de twee onderste montagepunten met de andere twee verzonken schroe-
ven (5 x 60 mm, kopdiameter Ø 8 mm).
3. Trek de twee onderste schroeven zo ver dat de gemonteerde achterkap van de
behuizing is vastgezet zonder te worden vervormd door de spanning aan de mon-
tagepunten.
Montage en aansluItIng
11
