AFSTELLING EN PROBLEMEN OPLOSSEN
LET OP
Voer nooit afstellingen uit terwijl de
motor draait.
VERMINDERDE
AANDRIJFKRACHT VAN HET
AANDRIJFSYSTEEM
Controleer het olie niveau in het reservoir. De
koelribben en ventilatorbladen moeten schoon
en vrij zijn van vuil.
NEUTRAAL AFSTELLING
Indien een van de wielen voorwaarts of
achterwaarts blijft draaien met de stuur handels
in de neutraal positie (naar buiten) dienen deze
te worden nagesteld.
Zie blz.41)
1. Zet de tractor op blokken zodat beide
aandrijfwielen los van de grond zijn.
2. Zorg ervoor dat de parkeer rem niet is
aangetrokken.
3. Verwijder de verbindingsstang (#6) van de
regelarm (#3) op de hydropomp.
4. Zet de stuurhandels op de neutraal-stand
naar buiten en start de motor.
5. Indien één of beide wielen roteren, ga dan
als volgt te werk:
6. Draai borg moer (#13) los en draai de
instelbout (#11) totdat de wielen stil staan.
Daarna borgmoer vastzetten.
LET OP: De rol op de instelbout is excentrisch
gemonteerd.
7. Herhaal deze procedure voor het wiel aan
de andere kant.
8. Monter de stang en demper weer terug.
Indien het kogeloog niet in de regelarm
gemonteerd kan worden zonder deze laatste
te bewegen, verstel dan de lengte van de
verbindingsstang totdat dit wel gaat. Anders
zal na de montage de neutraal stand niet in
orde zijn.
9. Test de machine of deze rechtuit rijdt met
beide stuurhandels voorwaarts gedrukt.
Indien niet, verstel dan de stuurhandel-
aanslagbout aan die kant welke het snelst
rijdt. B.v. wanneer de machine naar links
rijdt, stel dan de rechter aanslag zodat de
rechtse kant iets minder snel gaat rijden.
VERVANGING VAN DE
AANDRIJFRIEM
(Zie fi guur op bladzij 39)
1. Verwijder de sleutel uit het contact.
2. Haal de spanning van de V-riem door de
J-bout (# 21) van de vrijloop los te draaien.
Verwijder de Vriem van de poelies.
3. Verwijder twee bouten tussen de FLEX-
schijf (#45) en de aandrijfschijf (#29).
Verwijder de twee bussen tussen de FLEX-
schijf en de aandrijfschijf.
4. Verwijder de twee riemen door het gat dat
ontstaan is door het verwijderen van de
spacers.
5. Vervang de riem en volg de bovenstaande
procedure in omgekeerde volgorde.
OPMERKING: Bij het hermonteren,
installeer platte ringen (#43) met afgeronde
randen op de FLEX-schijf.
6. Om de riemspanning aan de passen,
verwijder dan de bovenste moer (#2) (zie
Figuur 6) van de J-bout. Draai de onderste
moer (#3) in een dusdanige positie dat de
veer ongeveer 7 cm langer is geworden.
Draai vervolgens de bovenste moer weer
vast.
7. Controleer de spanning van de veer nadat
de machine voor 10 uur gedraaid heeft.
3
2.75"
2
1
(7cm)

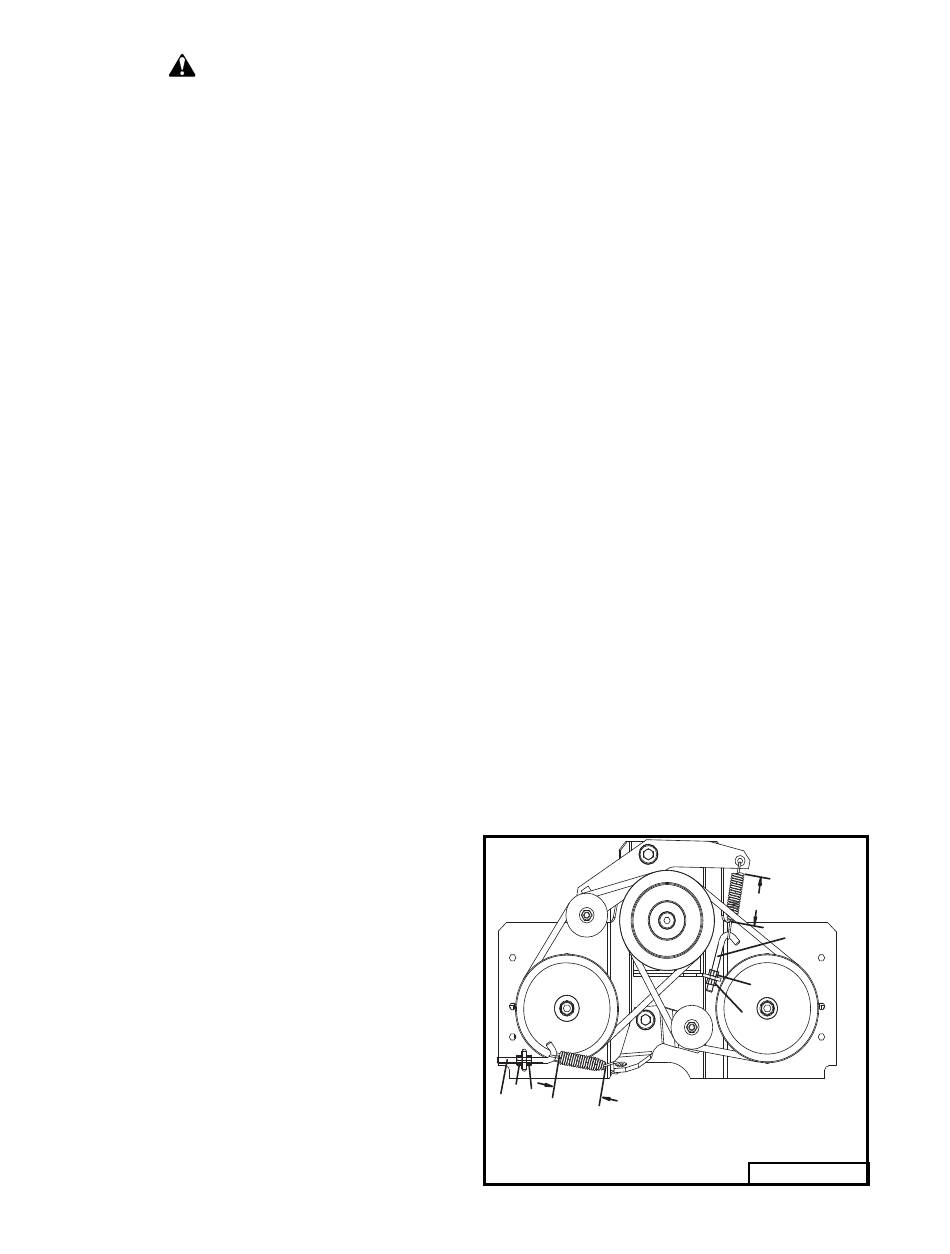

1. Spanning verstelling J-Bout
2. Bovenste borg moer
3. Onderste borg moer
28
2.75" (7cm)
1
2
3
97068A
Figuur 6
