2.2 Kabellengte tot aan de sturing
2.2.1 Montage achter de afstandhouders of in de kabelgoot
1. Maximum afstand (met de sturing centraal gepositioneerd):
o Bv. 1: verandadiepte 2,5 m; dan is de uiterste afstand tussen verlichtingsprofielen max. ± 8 m
(afstand van LED tot aan de ontvanger).
o Bv. 2: verandadiepte 6 m; dan is de uiterste afstand tussen verlichtingsprofielen max. ± 7 m.

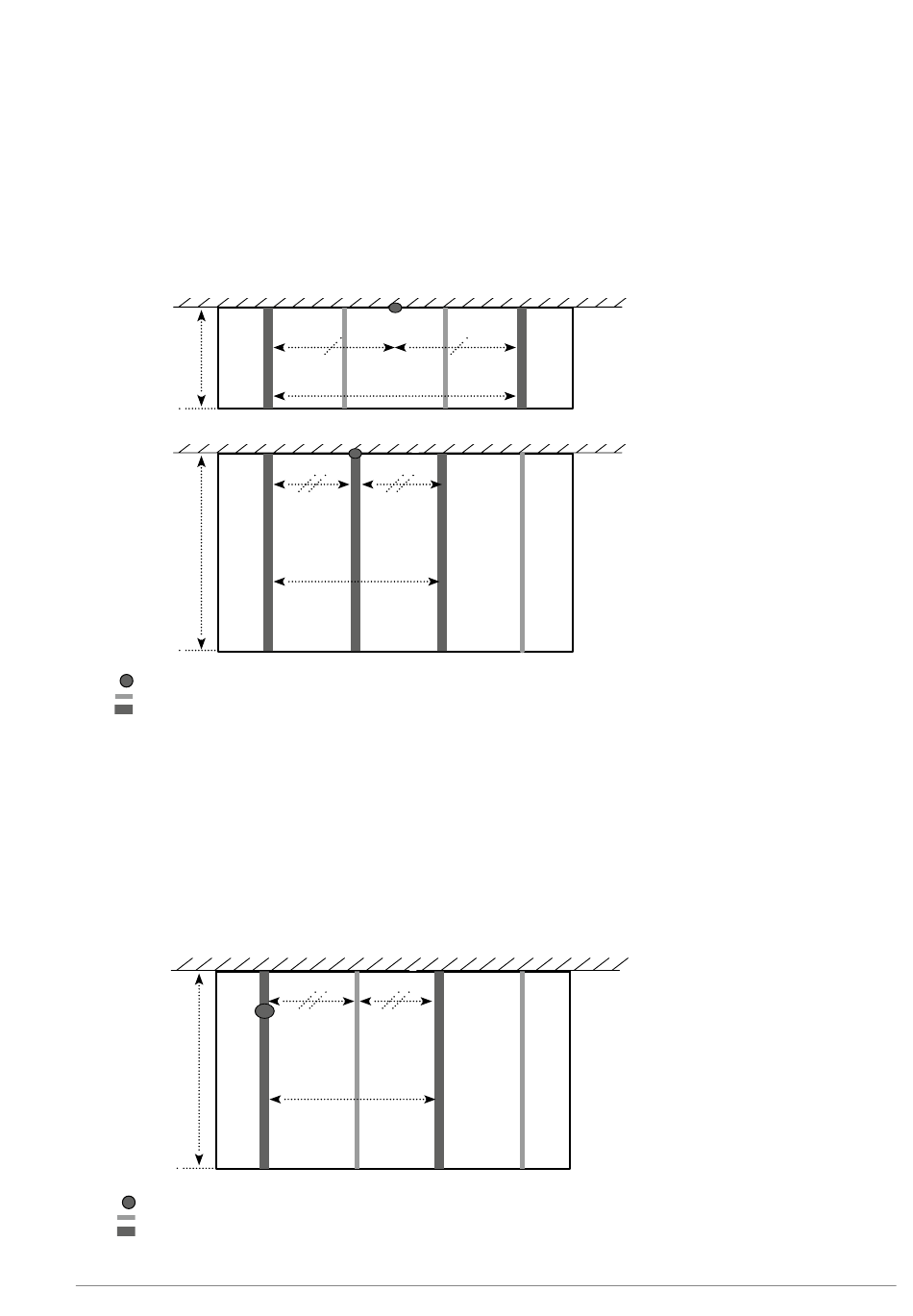

Bovenaanzicht veranda met set verlichtingsprofielen:
bv. met 2 verlichtingsprofielen
Verandadiepte D
2500 mm
bv. met 3 verlichtingsprofielen
Verandadiepte D
6000 mm
Aansluitpunt 230 V naar transformator en ontvanger; midden set verlichtingsprofielen
Drager zonder verlichtingsprofiel
Drager met verlichtingsprofiel
2.2.2 Montage in een LED profiel
1. Maximumafstand (met de sturing centraal gepositioneerd):
o Bv.: is de verandadiepte 6 m, dan is de uiterste afstand tussen verlichtingsprofielen max. ± 3 m (de maximale
afstand tussen de uiterste verlichtingsprofielen is hier kleiner dan wanneer de sturing achter de
afstandshouder geplaatst wordt).
Bovenaanzicht veranda met set verlichtingsprofielen:
bv. met 2 verlichtingsprofielen
Verandadiepte D
6000 mm
Aansluitpunt 230 V naar transformator en ontvanger; midden set verlichtingsprofielen
Drager zonder verlichtingsprofiel
Drager met verlichtingsprofiel
6/17
N_MH_Montagehandleiding_Skylux_ClimaLED_Spots
Max. 8000 mm
Max. 7000 mm
Max. 3000 mm
MUURZIJDE
GOOTZIJDE
MUURZIJDE
GOOTZIJDE
MUURZIJDE
GOOTZIJDE
