2.3 Sturing in de kabelgoot

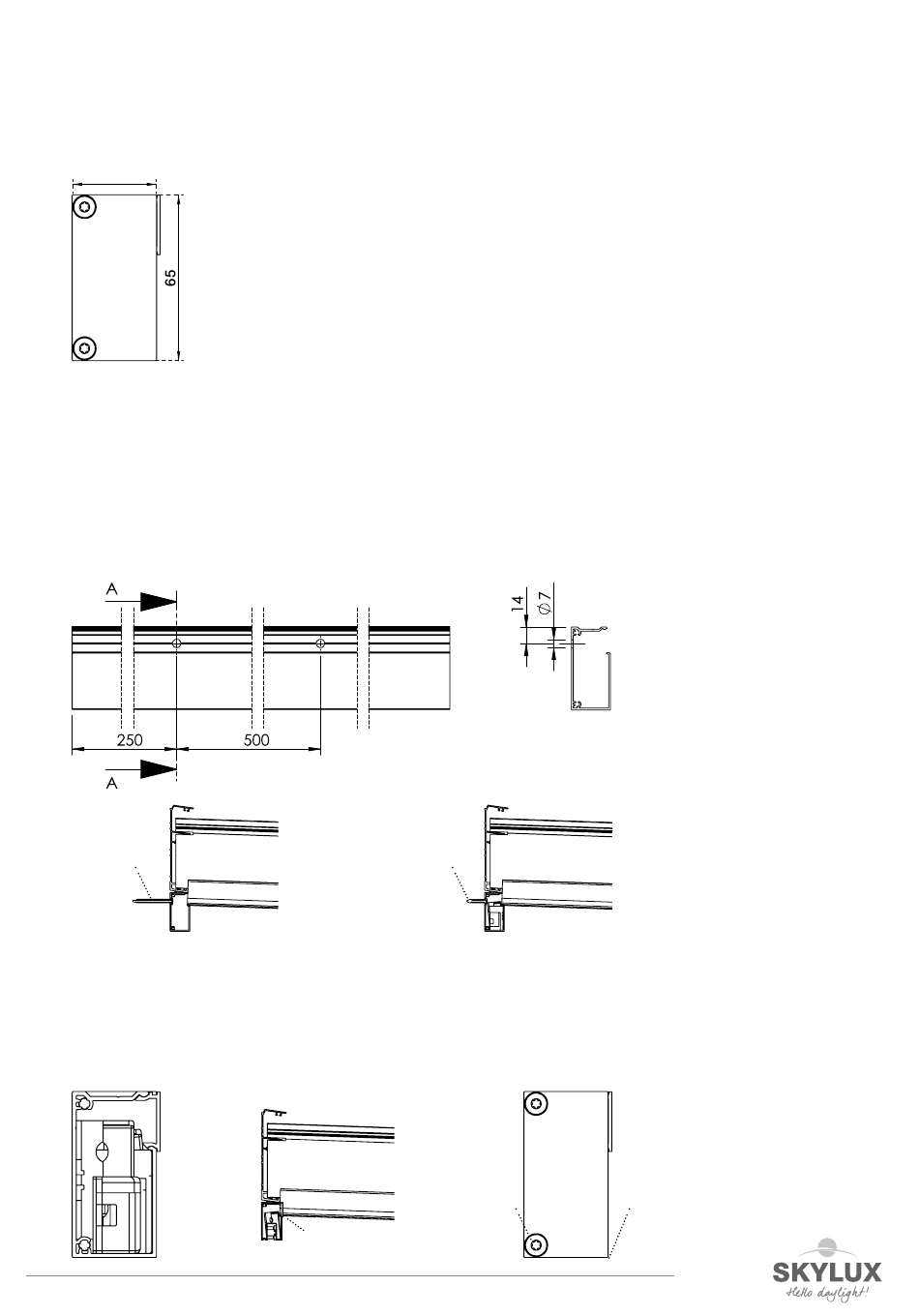

2.3.1 Afmeting
33
2.3.2 Montage op veranda's Climalux & Horizon
2.3.2.1 Bevestiging
1. De optionele kabelgoot wordt best gemonteerd alvorens de ledprofielen te monteren.
2. Boor gaten Ø 7 mm in de voorziene groef van de kabelgoot; 250 mm van de kant & iedere 500 mm.
3. Indien na de montage van de goot u geen toegang meer zou hebben tot zijn zijkant, dient u nu de elektrische
componenten hierin te monteren (zie HS4 LED bedrading). Alsook het eindplaatje VTKGAS.
4. Bevestig de kabelgoot op de muur of aluminium profiel met het toepasselijke bijgeleverde bevestigingsmiddel
(slagplug / zelfborende schroef).
VTPLUG.001
526479
8/30x62
2.3.2.2 Bedraden & afwerking
1. Monteer de ledprofielen op de dragers (zie hoofdstuk "montage ledprofielen").
2. Schuif de elektrische componenten naar de gewenste positie tussen de ledprofielen.
3. Connecteer alle elektronica voorzieningen (zie hoofdstuk "ledbedrading").
4. Kort het kabelgoot-coverprofiel af en klik deze tussen de ledprofielen in het kabelgootprofiel.
5. Bevestig de eindplaatjes VTKGAS.
10/10/2023
VTSCR.002
5.5x32
ISO 14586
ST4.2x25 C
VPKGC
N_MH_Montagehandleiding_Skylux_ClimaLED_Spots
VTKGAS
7/17
