Afkoppelen van de verdringerpomp pomp
WAARSCHUWING
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure op blz. 8 volgen.
1.
Spoel de pomp indien mogelijk. Stop de pomp in
de onderste stand van de slag. Ontlast de druk.
2.
Koppel de lucht- en materiaalslangen af. Haal de pomp
van de bevestiging af. Let op de stand van de materiaal-
uitlaat (R) ten opzichte van de luchtinlaat (S). Zie Afb. 3.
3.
Draai de borgmoeren (4) van de verbindingsstangen
(10) los. Verwijder de splitpen (3). Trek de verdringer-
pomp (13) voorzichtig van de luchtmotor (12) af. Schroef
de verdringerstang (103) van de luchtmotor (12) of het
verloopstuk (5, alleen bij de President-pomp). Kijk de
O-ring (6) na.
4.
Zie blz. 12 voor onderhoud aan de verdringerpomp. Zie
voor een beschrijving van onderhoud aan de luchtmotor
de afzonderlijk bijgeleverde handleiding.
Monark-modellen
223596 (afgebeeld)
en 237958
6
1
103
104
4
R

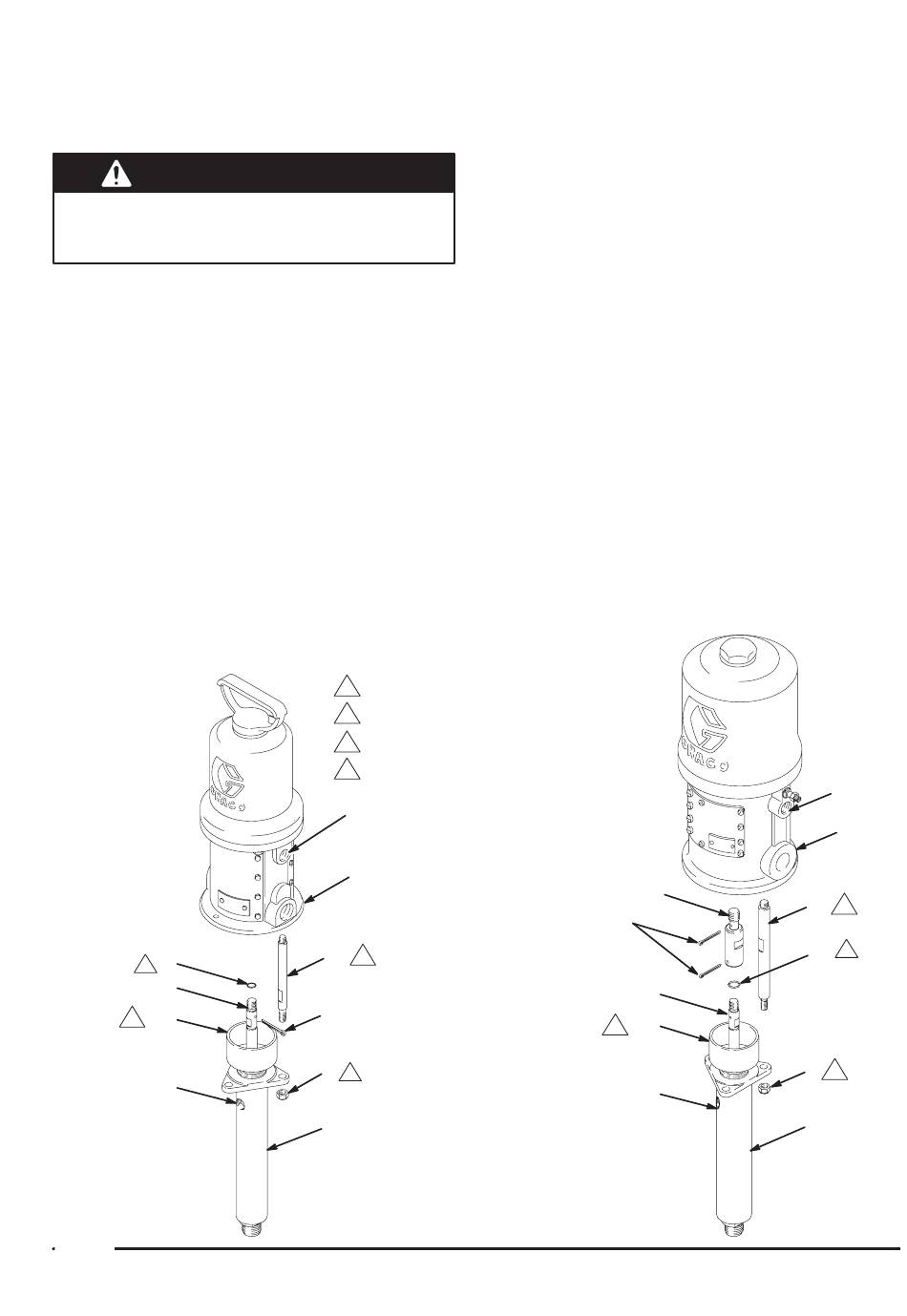

Afb. 3
Onderhoud
De pneumatische pomp weer aansluiten
1.
2.
3.
4.
5.
Smeren.
1
Aandraaien tot 14–20 N.m.
2
Aandraaien tot 27–41 N.m.
3
Aandraaien tot 24–27 N.m.
4
S
12
10
2
3
4
2
13
02099
Smeer de O-ring (6) en controleer of hij op zijn plaats zit
op de verdringerstang (103).
Richt de materiaaluitlaat (R) van de pomp ten opzichte
van de luchtinlaat (S) van de luchtmotor weer in de stand
zoals genoteerd was in stap 2 onder De verdringer-
pomp afkoppelen. Positioneer de verdringerpomp (13)
op de verbindingsstangen (10). Zie Afb. 3.
Schroef de verdringerstang (103) in de as van de lucht-
motor (12) of het verloopstuk (5, alleen bij de President-
pomp), tot de gaten van de pen tegenover elkaar zitten.
Schroef de borgmoeren (4) losjes op de verbindings-
stangen (10). Breng de splitpen (3) aan.
Bevestig de pomp en sluit alle slangen weer aan. Sluit
ook de aarddraad weer aan als die was losgehaald.
Draai de pakkingmoer (104) aan tot 24 tot 27 N.m. Vul
de reservoir met Graco Throat Seal Liquid (TSL) of een
equivalente oplossing.
Draai de borgmoeren (4) van de verbindingsstang
gelijkmatig aan tot de momentwaarde die is aangegeven
in Afb. 3. Start de pomp en laat hem draaien op een
luchtdruk van ongeveer 0,28 MPa (2,8 bar) om te contro-
leren of hij goed werkt.
President-model
239140 (afgebeeld)
5
3
103
104
4
R
S
12
10
3
1
6
4
3
13
06938
307619
11
