13. Vervang de systeemplaat.
Opmerkingen:
• De cijfers in de volgende afbeelding geven de locaties van de schroeven aan in plaats van de
volgorde voor het verwijderen en opnieuw installeren van de schroeven.
• Pak de systeemplaat voorzichtig bij de randen vast.

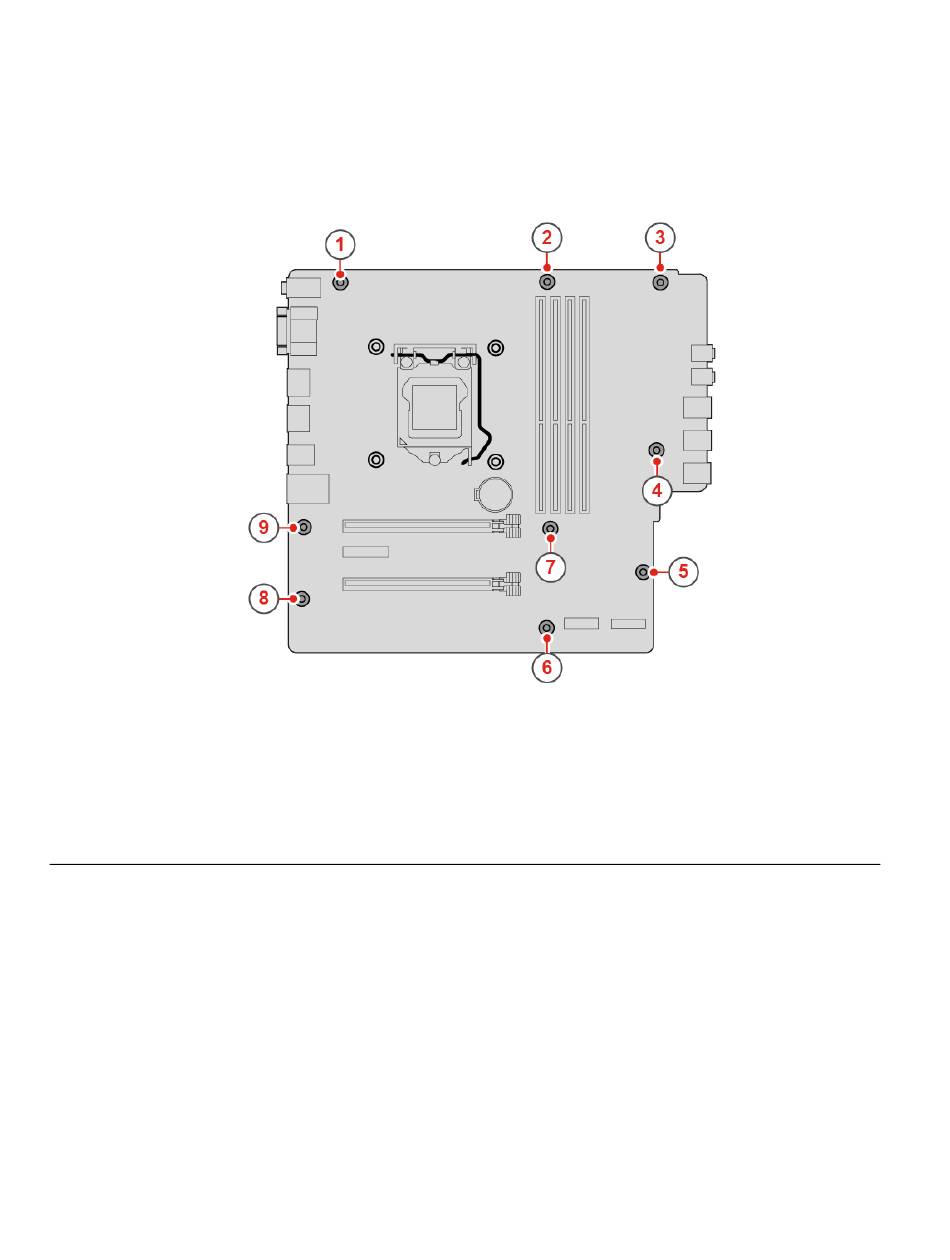

Figuur 110. De systeemplaat verwijderen
14. Leid alle kabels die u hebt losgekoppeld van de defecte systeemplaat, en sluit de kabels vervolgens
weer aan op de nieuwe systeemplaat. Zie 'Systeemplaat' op pagina 5.
15. Plaats de verwijderde onderdelen terug. Zie 'Vervangen van de onderdelen voltooien' op pagina 62 om
de vervanging te voltooien.
Vervangen van de onderdelen voltooien
Nadat u onderdelen hebt geïnstalleerd of vervangen, brengt u de kap van de computer weer aan en sluit u de
losgekoppelde kabels weer aan.
U kunt als volgt de kap van de computer vervangen en de kabels weer aansluiten:
1. Controleer of alle componenten weer op de juiste manier in de computer zijn vervangen en of alle losse
schroeven en stukken gereedschap zijn verwijderd.
2. Controleer voordat u de computerkap weer aanbrengt of de kabels goed liggen en nergens klem komen
te zitten. Houd de kabels uit de buurt van de scharnieren en de zijkanten van het computerchassis
wanneer u de computerkap terugplaatst.
62
M920s Gebruikershandleiding en handboek voor hardwareonderhoud
