Als
De buitenunit hoger dan
Zijn GEEN olieafscheiders vereist.
de binnenunit staat
7.6
De koelmiddelleiding controleren
7.6.1
Over het controleren van de
koelmiddelleidingen
De interne koelmiddelleiding van de buitenunit is in de fabriek getest
op lekken. U moet alleen nog maar de externe koelmiddelleiding
van de buitenunit controleren.
Alvorens de koelmiddelleiding te controleren
Controleer of de koelmiddelleiding is aangesloten tussen de
buitenunit en de binnenunit.
Typische werkstroom
Een typische controle van de koelmiddelleiding bestaat uit de
volgende stappen:
1
De koelmiddelleiding controleren op lekken.
2
Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen
door middel van vacuümdrogen.
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in
de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven
tot alle vocht is verwijderd.
7.6.2
Voorzorgsmaatregelen bij het controleren
van koelmiddelleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
OPMERKING
Gebruik een 2-trapsvacuümpomp met een terugslagklep
die tot een meterdruk van –100,7 kPa (5 Torr absoluut)
kan evacueren. Zorg dat de olie in de pomp niet in het
systeem terugstroomt als de pomp buiten werking is.
OPMERKING
Gebruik deze vacuümpomp enkel en alleen voor R410A.
De zelfde pomp voor andere koelmiddelen gebruiken kan
de pomp en de unit beschadigen.
OPMERKING
▪ Sluit
de
vacuümpomp
onderhoudspoort ("servicepoort") van de gasafsluiter
als op deze van de vloeistofafsluiter voor een grotere
doeltreffendheid.
▪ Controleer of de gasafsluiter en de vloeistofafsluiter
goed gesloten zijn vooraleer met de lektest of het
vacuümdrogen te beginnen.
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Lage-temperatuur-Split
4P401677-1A – 2016.02
Dan
aan
op
zowel
de
7.6.3

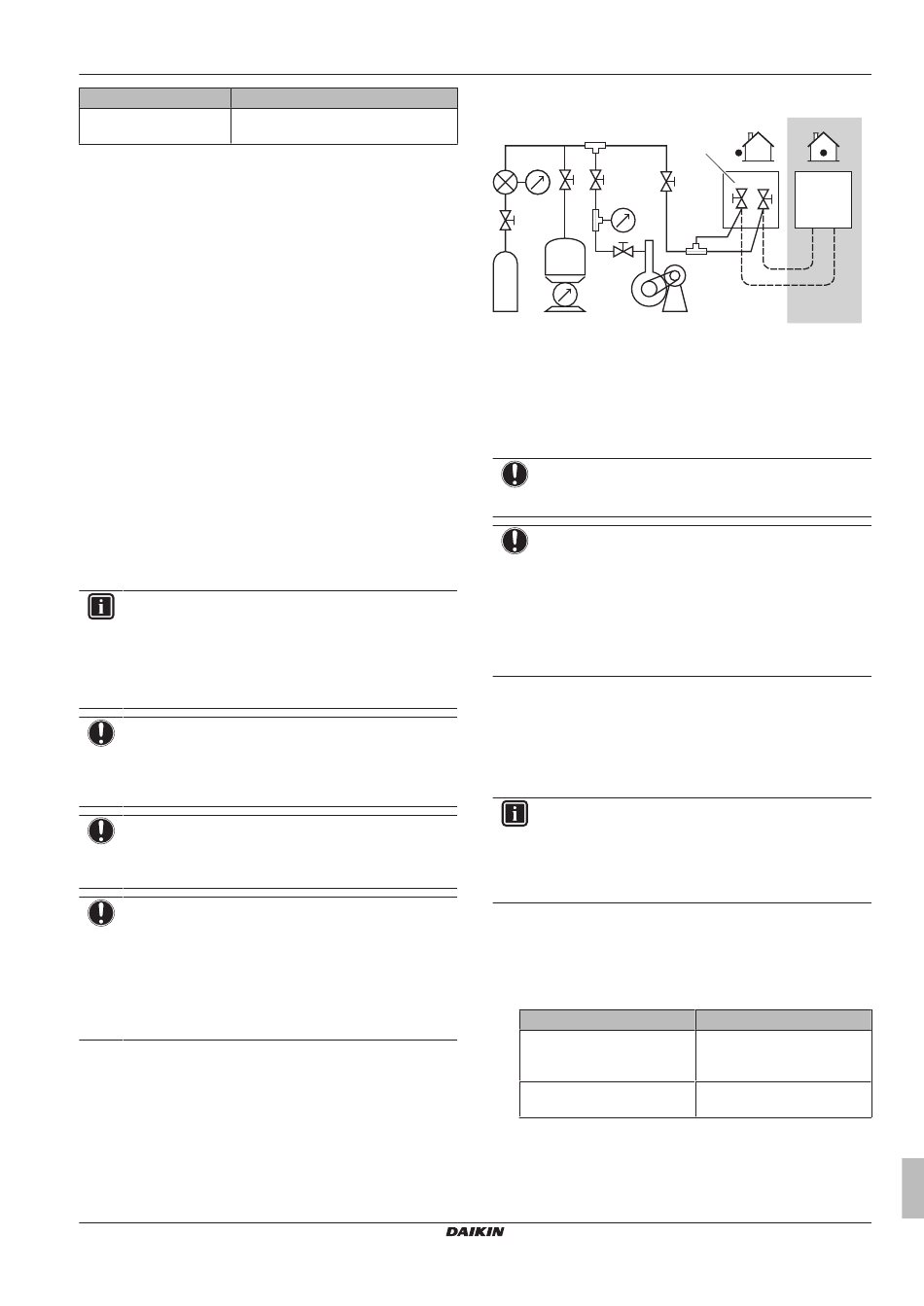

Koelmiddelleiding controleren: Opstelling
a
c
R410A
b
d
a
Manometer
b
Stikstof
c
Koelmiddel
d
Weegapparaat
e
Vacuümpomp
f
Afsluiter
7.6.4
Op lekkages controleren
OPMERKING
Overtreft de maximale werkdruk van de unit NIET (zie "PS
High" op het naamplaatje van de unit).
OPMERKING
Gebruik een aanbevolen bellentestoplossing van bij uw
groothandelaar. Gebruik geen zeepwater want hierdoor
kunnen de flaremoeren breken (zeepwater kan immers
zout bevatten en zout absorbeert vocht dat kan bevriezen
als de leidingen afkoelen), en bovendien kunnen de
flareverbindingen erdoor gaan corroderen (want zeepwater
kan ammonia bevatten dat zorgt voor een corrosief effect
tussen de messing flaremoer en de koperen flare).
1 Vul het systeem met stikstofgas tot op een manometerdruk van
minstens 200 kPa (2 bar). Het is aanbevolen de druk tot
3000 kPa (30 bar) te verhogen om kleine lekken te vinden.
2 Test op lekkages door de bubbeltestoplossing op alle
verbindingen aan te brengen.
3 Verwijder alle stikstofgas.
INFORMATIE
Na het openen van de afsluiter is het mogelijk dat de druk
in de koelmiddelleidingen NIET toeneemt. De reden
hiervan kan bijv. zijn dat de expansieklep in het circuit van
de buitenunit gesloten is, maar dit vormt GEEN enkel
probleem voor de goede werking van de unit.
7.6.5
Vacuümdrogen
1 Vacumeer het systeem tot de druk op het verdeelstuk –0,1 MPa
(–1 bar) aangeeft.
2 Wacht 4-5 minuten en controleer de druk:
Indien de druk...
Niet verandert
Stijgt
3 Loos gedurende minstens 2 uur tot een druk in het verdeelstuk
van –0,1 MPa (–1 bar).
4 Schakel de pomp UIT en controleer de druk gedurende
minstens 1 uur.
Uitgebreide handleiding voor de installateur
7 Installatie
f
e
Dan...
Er zit geen vocht in het
systeem. Deze procedure is
voltooid.
Er zit vocht in het systeem. Ga
verder met de volgende stap.
31
