De machine klaarmaken
voor de montage
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Laat de werktuigen neer.
3.
Stel de parkeerrem in werking.
4.
Zet de motor af en haal het sleuteltje uit het
contact.
2
De schermen verwijderen
Geen onderdelen vereist
Procedure
1.
Breng de achterkant van de machine omhoog
en plaats kriksteunen onder de ophangplaten
van de achterste wielmotor.
2.
Verwijder het rechter achterwiel.
3.
Verwijder de 4 bouten, de ringen en de bouten
waarmee het schakelbord is bevestigd aan het
bedieningspaneel
4.
Trek de kabel uit de urenteller.
5.
Verwijder het schakelbord
6.
Verwijder de 3 bouten waarmee het
bedieningspaneel is bevestigd aan het frame
(Figuur
1). Verwijder het bedieningspaneel door
de onderste rand van het bedieningspaneel
rond de steunbeugel voorzichtig op te tillen en
omhoog voorbij de remhendel te schuiven.
(Figuur
1).
(Figuur
1).

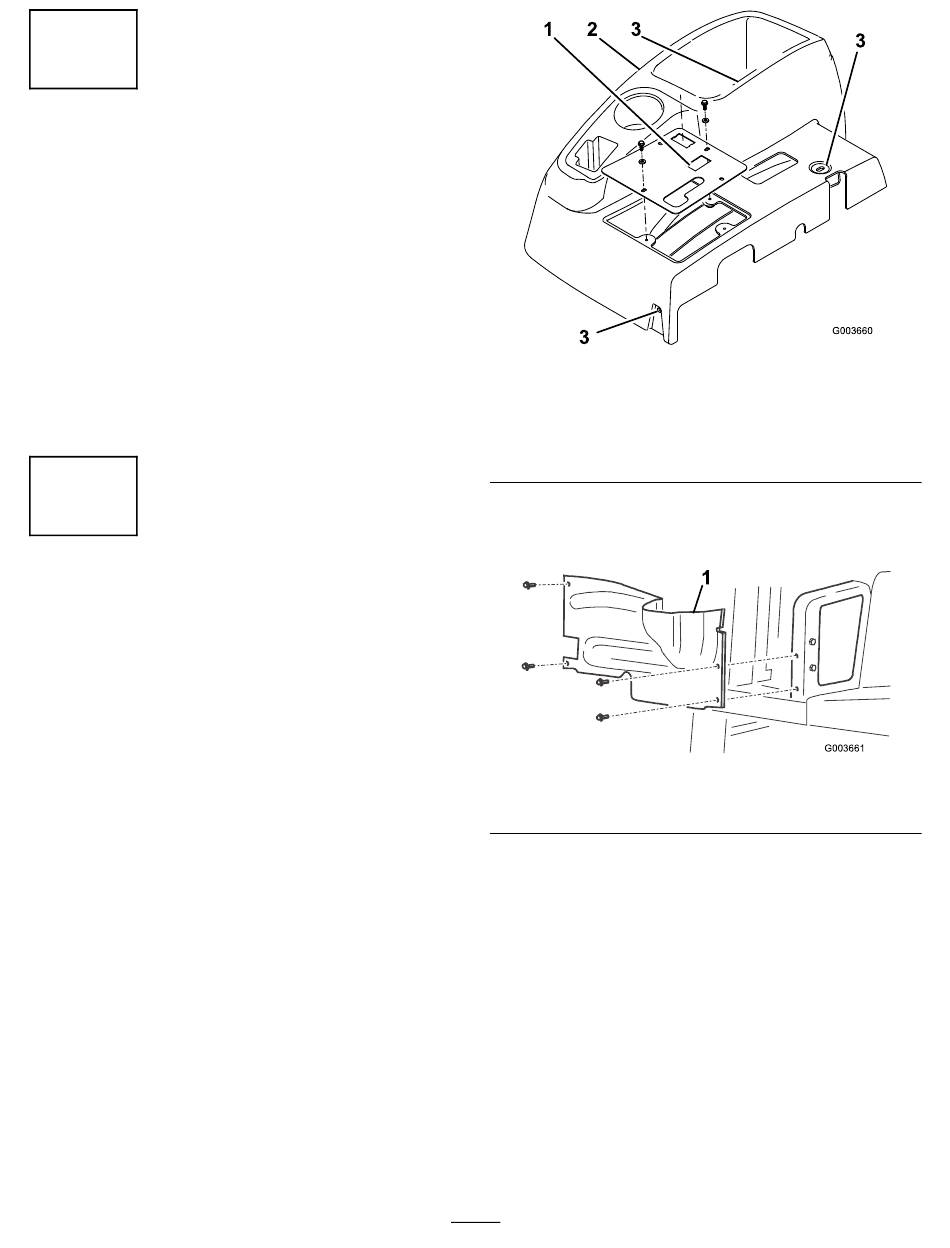

1. Schakelbord
2. Bedieningspaneel
7.
Draai de 4 bouten los waarmee het scherm van
het rechterwiel is bevestigd aan het frame en
verwijder het scherm
1. Scherm van rechterwiel
8.
Maak het middelste scherm los van het frame
en verwijder dit
4
Figuur 1
3. Gaten voor de
bevestigingsbouten van
het bedieningspaneel
(Figuur
2).
Figuur 2
(Figuur
3).
g003660
g003661
