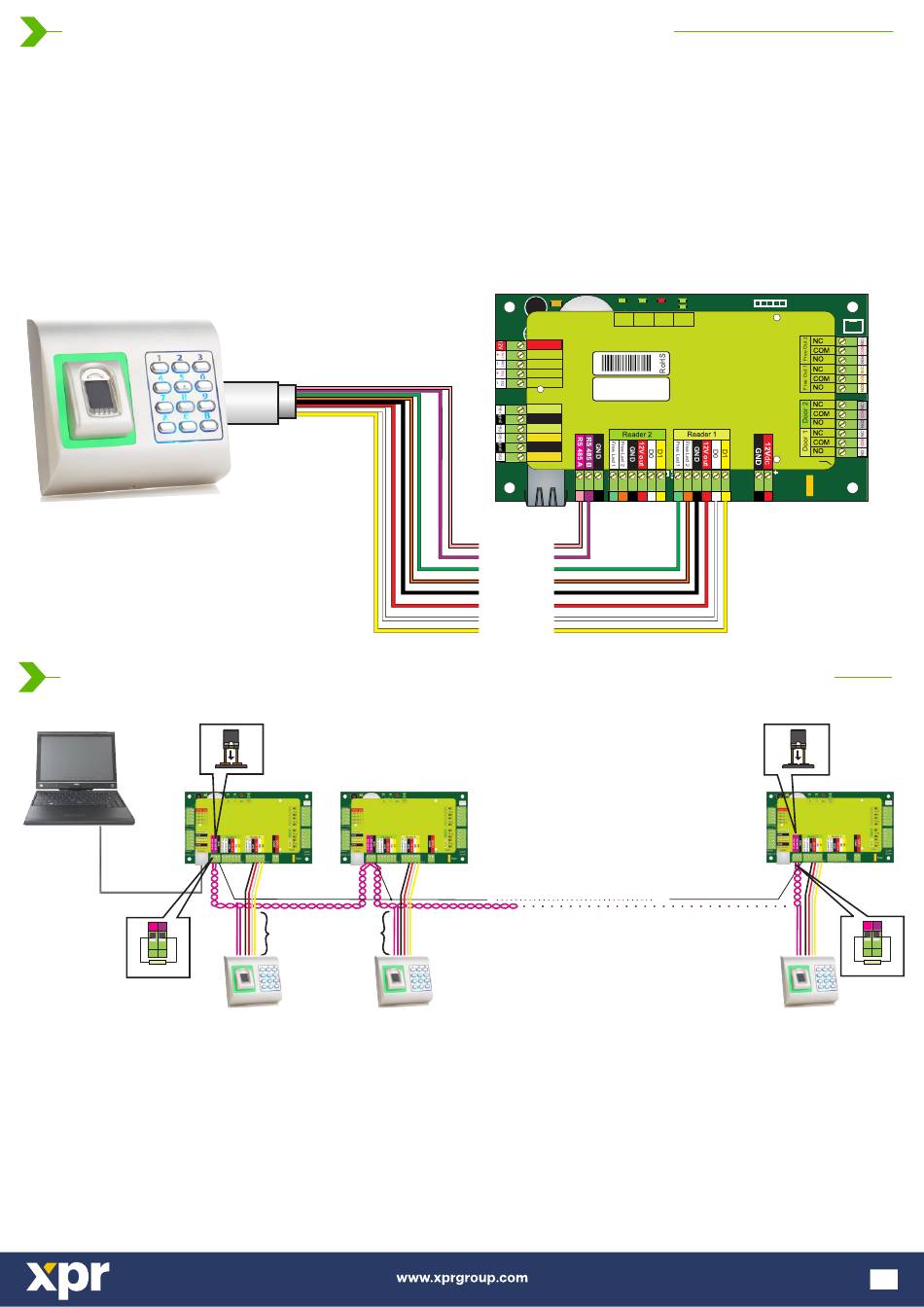

5. BIOMETRISCHE LEZERS AANSLUITEN OP EWS-CONTROLLER
- De biometrische lezers kunnen op vrijwel iedere controller worden aangesloten die conform is met de standaarden van het
Wiegand-formaat (standaard Wiegand 26-bits of zelfgedefinieerde Wiegand).
- De lijnen D0 en D1 zijn de Wiegand-lijnen waardoor het Wiegand-nummer wordt verzonden.
- De RS485-lijn (A, B) wordt gebruikt voor de overdracht van vingerafdrukken en instellingen van de lezer.
- De biometrische lezers moeten via de controller van stroom worden voorzien.
- Als u een andere voeding gebruikt voor de biometrische lezer, dient u van beide apparaten de GND aan te sluiten, om een
correcte overdracht van het wiegand-signaal te garanderen
- Wanneer u de lezer hebt aangesloten en ingeschakeld, moet de LED knipperen met een oranje lampje + 2 pieptonen. Dit is om te
laten weten dat de lezer is ingeschakeld en klaar is voor gebruik.
- De aanmelding van vingerafdrukken wordt verricht via de pc-software. De biometrische lezers moeten worden aangesloten op
de pc.
5.1 BIOMETRISCHE LEZERS IN DEZELFDE RS485-LIJN AANSLUITEN OP DE EWS-CONTROLLERS
Rs485-aansluitklem
TCP/IP
50 ohm
De biometrische lezers worden aangesloten via een RS485-bus. Op diezelfde RS485-bus zijn ook de EWS-controllers aangesloten.
Het maximale aantal eenheden in één netwerk (EWS + biometrische lezers) is 32.
Gebruik de RS 485 HUB als er meer dan 32 eenheden in één netwerk zijn.
De RS485-lijn moet worden geconfigureerd in de vorm van een seriële schakeling, en NIET in de vorm van een ster. Als op bepaalde punten
een ster moet worden gebruikt, moeten de aftakkingsleidingen van de RS485-backbone zo kort mogelijk worden gehouden. De maximale
lengte van een aftakkingsleiding is afhankelijk van de installatie (totaal aantal apparaten in RS485-lijn, totale kabellengte, aansluitklem,
kabeltype...). Daarom worden aftakkingsleidingen aanbevolen die korter zijn dan 5 meter, rekening houdend met het feit dat deze leidingen
aanleiding kunnen geven tot storingen in de verbinding met de pc-software
De kabel moet getwist en afgeschermd zijn, en een doorsnede van min. 0,2 mm2 hebben.
Sluit de aarding (0 V) van elke eenheid in de RS 485-lijn aan met een derde draad in dezelfde kabel.
De afscherming van de verbindingskabel tussen twee apparaten moet via ÉÉN zijde van de RS 485-lijn verbonden zijn met de AARDE.
Gebruik de zijde met een aardverbinding naar het aardingsnetwerk van het gebouw.
50m. max
Jumper voor
gnd
Stub
max. 5m
C40
H1
R62
FUSE2
BAT
12Vdc Out
R7
C42
IC15
Free In 1 +
IC12
IC11
Free In 1 -
IC2
Free In 2 +
TAS1
Free In 2 -
R6
Ser No: 11-04-16-013
Mac: 00-04-A3-16-90-D
C5
R50
R54
U1
Exit Button1
GND
C3
L3
Exit Button2
Door Sensor1
GND
IC6
Door Sensor2
TCP/IP
U4
A
B
gnd
led1
pink
A
violet
B
green
LG-
orange
LR-
black
GND
red
+12V
white
D0
yellow
D1
1 km max. / 32 eenheden (EWS + biometrische lezers)
RS485
LD22
A
A
A
A
LD17
LD18
LD19
A
Rb6
LD23
R5
C4
System
Rx
Tx
Busy
OK
R36
IC1
L4
C41
IC1
C15
ICN1
R17
C13
X1
C44
3 3 6 1 1 1 0 1 3 1
C43
C12
R11
R37
U5
D2
R20
C16
R19
L5
D3
L8
C32
C27
L6
ZD4
FUSE1
ICN2
ZD1
IC8
IC7
R3
R1
R14
R13
R2
R4
C28
ZD3
C29
ZD2
L9
L7
gnd
12V
D0
D1
gnd
12V
D0
D1
gnd
12V
led2
led1
led2
Jumper voor
Rs485-aansluitklem
gnd
J1
Earth
Earth
screw
Fuse
50 ohm
5
