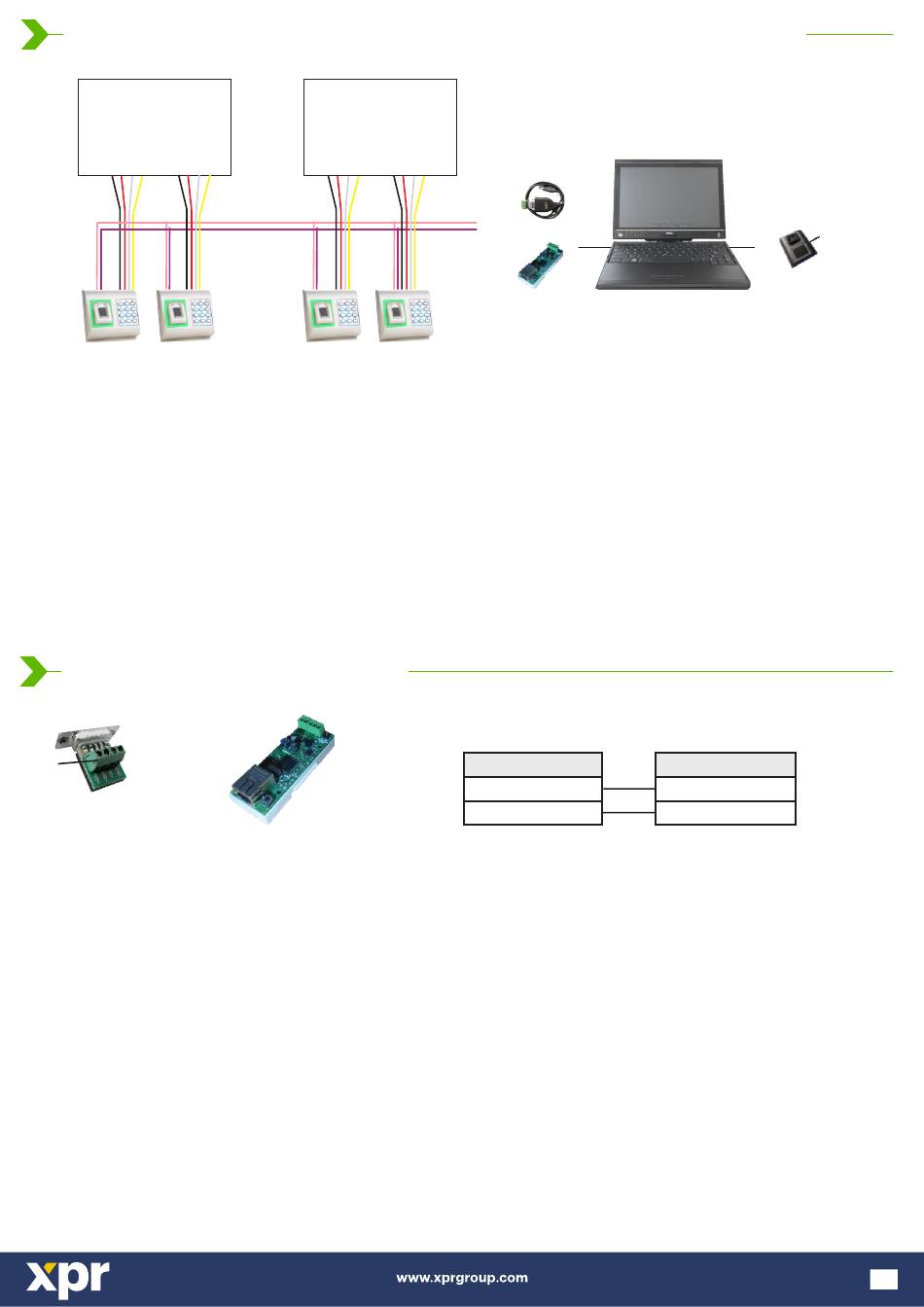

6. BIOMETRISCHE LEZERS AANSLUITEN OP CONTROLLER VAN DERDE PARTIJ
3rd party controller
- + D0 D1
- + D0 D1
Sluit lijnen D0, D1, Gnd en +12 V op de controller van derden aan.
Sluit de RS485-lijn (A, B) op de omzetter aan. Sluit de omzetter op de pc aan.
Vingerafdrukregistratie wordt uitgevoerd via de pc-software. Er moet een verbinding tot stand worden gebracht tussen de
biometrische lezers en de pc.
De biometrische lezers communiceren via een omzetter met de RS485 en de pc-software.
De RS485-lijn moet in een ringnetwerk worden geplaatst, NIET in een sternetwerk. Houd de aftakkingen van de RS485-backbone
zo kort mogelijk (niet meer dan 5 meter)
Er is slechts één converter nodig per installatie, en niet per lezer.
6.1 BESCHRIJVING VAN PIN OMZETTERS
PIN 1
CNV200
Converter Rs485 naar USB
Installatie als serieel USB-
apparaat (zie handleiding
CNV200).
3rd party controller
- + D0 D1
- + D0 D1
RS485 A
RS485 B
CNV1000
Converter Rs485 naar TCP/IP
Geen installatie vereist. IP-adres
ingesteld via internetbrowser
A
CNV200
B
CNV1000
BIOMANAGER CS Software
Biometric Reader
RS 485 A
RS 485 B
BIOPROX-USB
USB-desktoplezer
(optioneel)
Converter
PIN 1 (RS 485 +)
PIN 2 (RS 485 -)
