30
nl | Installeren

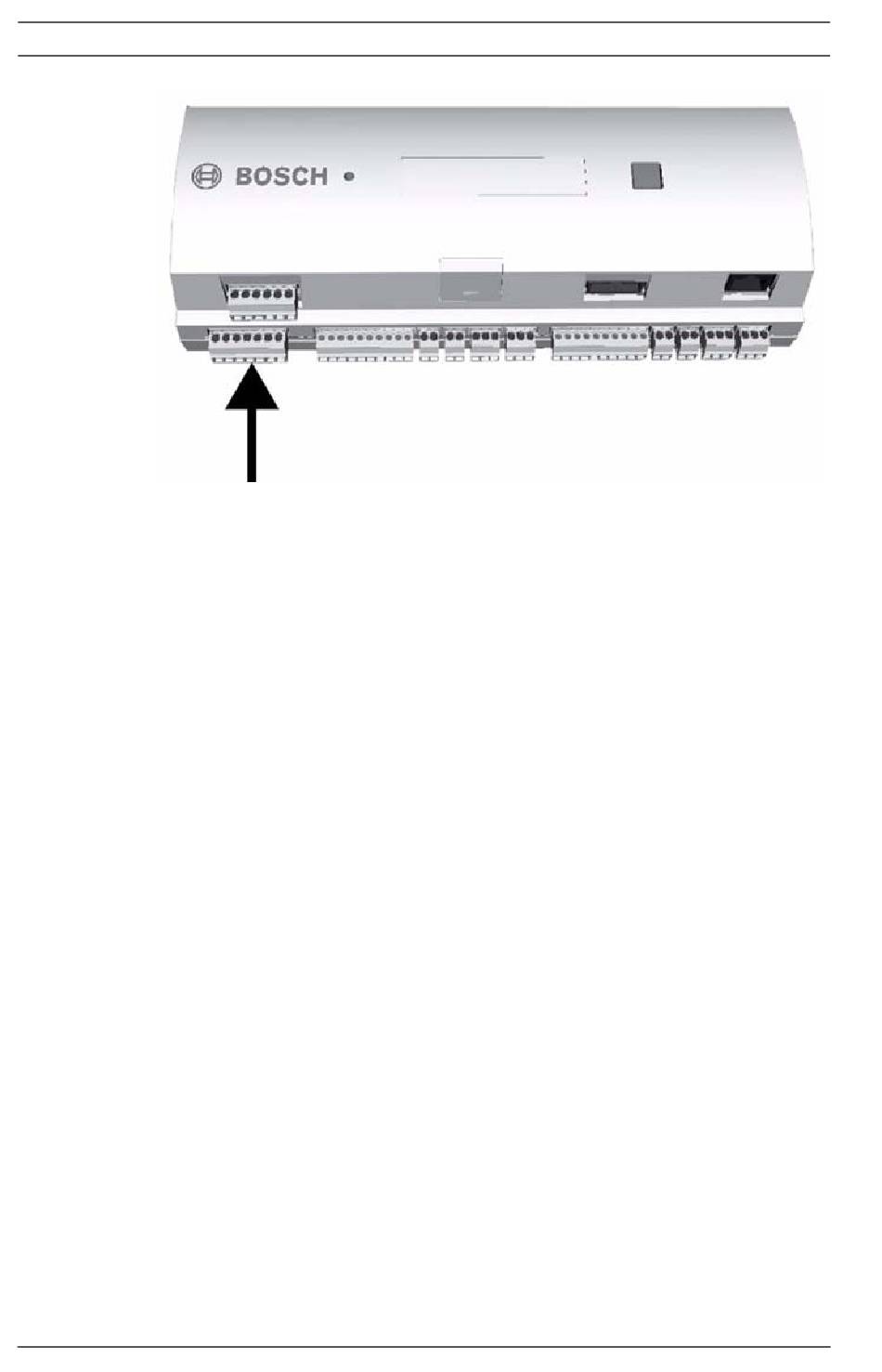

Afbeelding 5.7 Locatie van de voedingsaansluitklem
Sluit een externe voeding (10 -30 Vdc) voor het AMC2-apparaat
aan op pen 1 (+) en pen 3 (-) van de inplugbare
schroefaansluitklem.
Als u een ononderbreekbare voeding (UPS) gebruikt, is de
relaisuitgang voor stroom-goed-signalen van de UPS
aangesloten op de volgende pennen:
–
–
–
Anders moeten deze pennen worden kortgesloten.
5.8
RS-485Host-interface
Een RS-485 host-systeem kan bestaan uit maximaal acht AMC2
controllers die zijn verbonden met een verbinding van twee of
vier draden.
| V 7.4 | 2008.10
pen 4 en 7 voor "voeding in orde" AC-voeding
pen 5 en 7 voor "voeding in orde" batterijvoeding
pen 6 en 7 voor "voeding in orde" DC-voeding
Installatiehandleiding
Bosch Sicherheitssysteme GmbH
AMC2 4W
