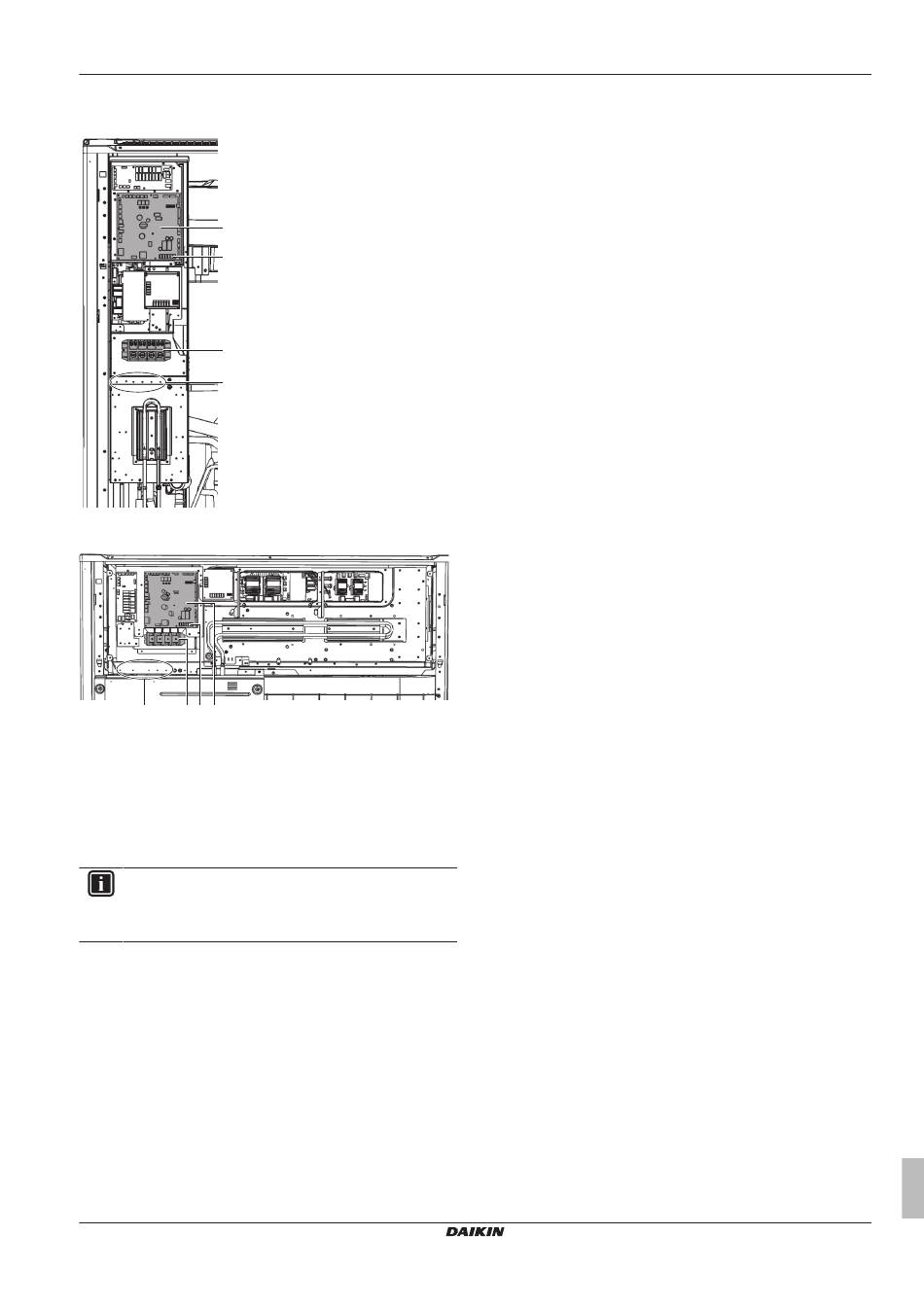

Onderdelen: Elektrische componentenkast
8~12 HP
a
c
b
d
14~20 HP
d
b c
a
a
Hoofdprintplaat.
b
Klemmenstrook X1M: hoofdklemmenstrook voor
gemakkelijke aansluiting van lokale bedrading voor de
voeding.
c
Aansluitklem X1M op hoofdprintplaat: klemmenstrook voor
transmissiebedrading.
d
Bevestigingen voor kabelbinders: met de bevestigingen
voor kabelbinders kan de lokale bedrading met
kabelbinders aan de elektrische componentenkast worden
bevestigd voor trekontlasting.
INFORMATIE
Zie het bedradingsschema van de units voor meer
informatie. Het bedradingsschema bevindt zich op de
binnenkant van de elektrische componentenkast.
RYYQ+RYMQ+RXYQ8~20T7Y1B
VRV IV-systeem airconditioner
4P370475-1B – 2016.07
