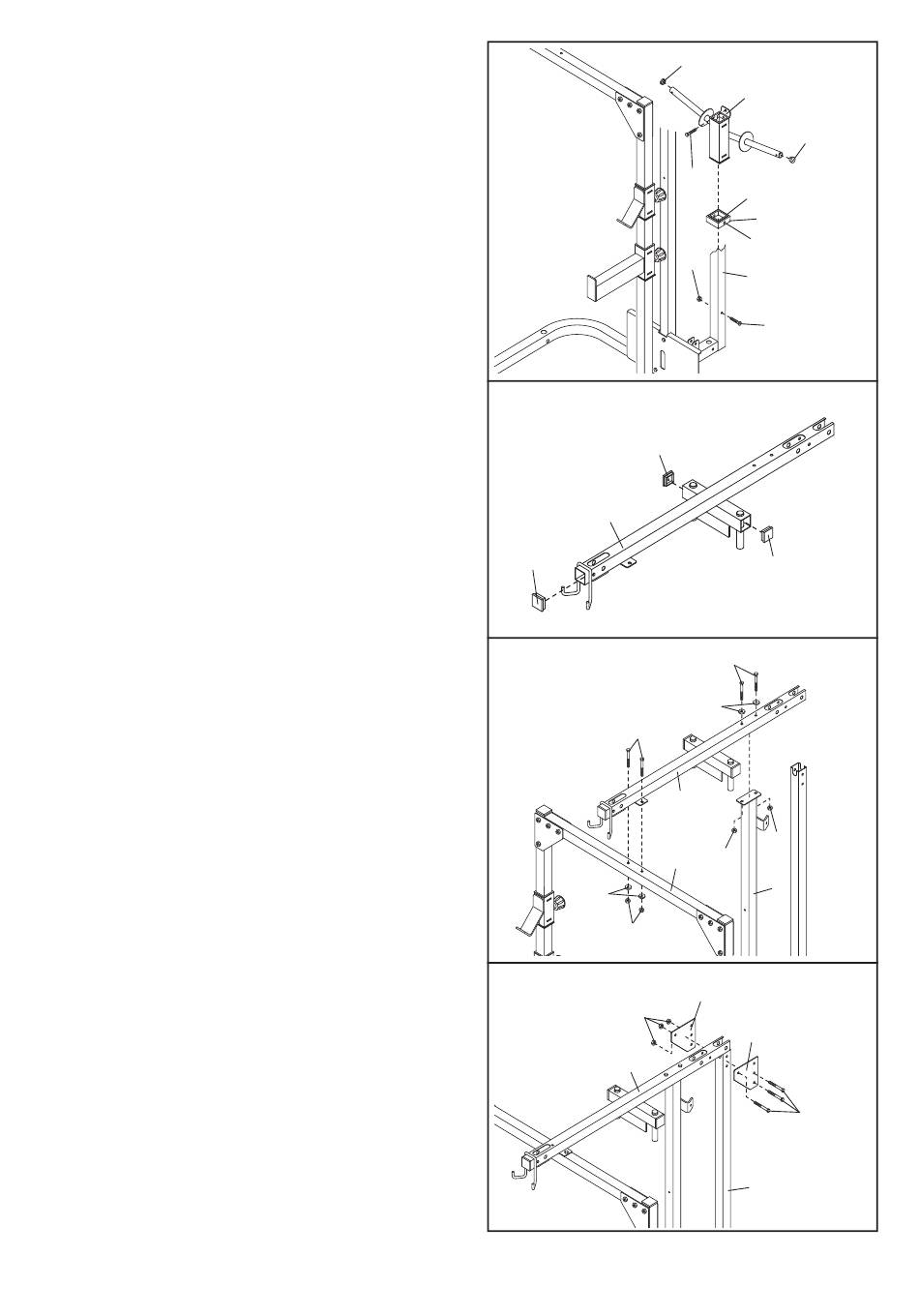

7. Schuif de Mouw van de Gewichtsdrager (19) op
de Achterste Staander (6). Zorg ervoor dat de
Mouw van de Gewichtsdrager zodanig
gedraaid wordt dat de Huls van de Mouw van
de Gewichtsdrager (20) en het aangegeven gat
aan de aangegeven kant zitten. Maak de Mouw
van de Gewichtsdrager aan het gat boven aan de
Achterste Staander vast met een M8 x 70mm
Bout (58) en een M8 Nylon Borgmoer (48).
Druk twee 25mm Ronde Binnenkapjes (45) in de
buis van de Gewichtsdrager (10). Steek een M10
x 19mm Bout (61) in de houder van de Gewichts-
drager. Schuif de Gewichtsdrager op de Achterste
Stander (6). Zorg ervoor dat de houder aan de
goede kant zit.
8. Druk drie 50mm Vierkante Binnenkapjes (43) in
de aangegeven uiteinden van het Bovenste
Frame (8).
9. Maak het Bovenste Frame (8) aan de Dwarsbalk
(7) vast met twee M10 x 68mm Bouten (46), twee
M10 Tussenringen (52) en twee Nylon
Borgmoeren (49).
Maak het Bovenste Frame (8) aan de Middelste
Staander (5) vast met twee M10 x 68mm Bouten
(46), twee M10 Tussenringen (52) en twee M10
Nylon Borgmoeren (49).
Draai de M10 Nylon Borgmoeren (49) nog niet
te vast.
10. Maak het Bovenste Frame (8) aan de Achterste
Staander (6) vast met drie M10 x 68mm Bouten
(46), twee Steunplaten (14) en drie M10 Nylon
Borgmoeren (49).
Draai de M10 Nylon Borgmoeren (49), gebruikt
in stap 2 tot en met 10 goed vast.
All manuals and user guides at all-guides.com
8
7
8
43
8
43
9
46
52
49
10
49
8
45
10
45
61
20
19
Gat
48
6
58
43
46
52
8
49
49
7
5
14
14
46
6
