Smeermiddel statorconstructie
SMEERMIDDEL AFTAPPEN
NB: Controleer bij het aftappen van het statorsmeermiddel of er water in het smeermiddel zit. Dit water kan
naar onderen zijn gezakt en komt dan naar buiten vóór het smeermiddel, of het kan met het smeermiddel
vermengd zijn waardoor dit er melkachtig uitziet. Laat de stator in beide gevallen nakijken door de door
Mercury Marine erkende dealer. Water in het smeermiddel kan vroegtijdig uitvallen van de lagers of, bij
temperaturen onder het vriespunt, schade aan de stator veroorzaken.

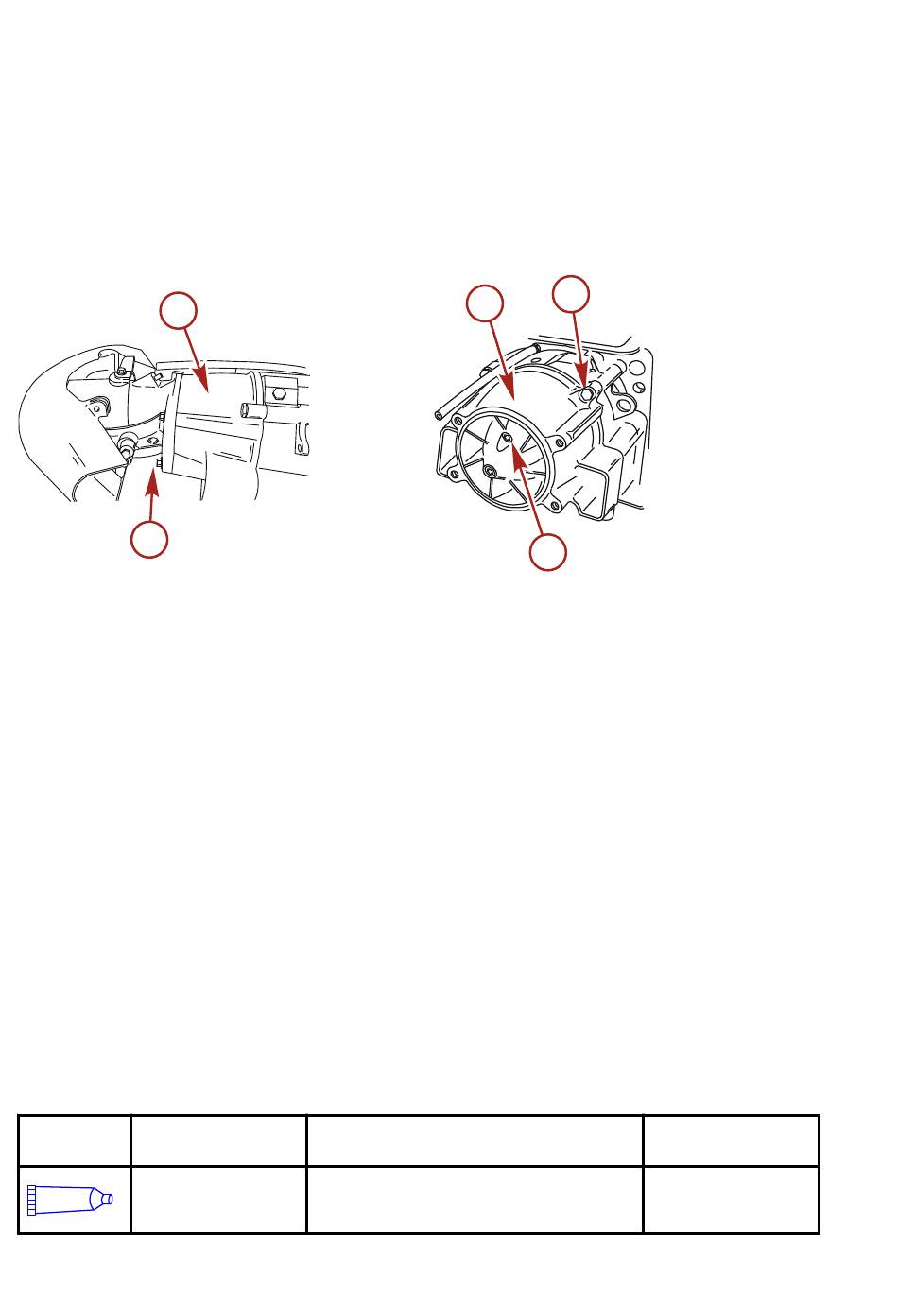

b
a
a -
Schroeven waarmee mondstukconstructie is bevestigd (4)
b -
Mondstukconstructie
c -
Statorconstructie
d -
Schroeven waarmee statorconstructie is bevestigd (4)
e -
Vulopening en plug
1.
Koppel de schakel- en stuurkabel los van de voortstuwingsomkeerklep en het roer. Pas op dat u de
afstellingen niet wijzigt.
2.
Verwijder de vier schroeven waarmee de mondstukconstructie op de stator is bevestigd.
3.
Verwijder het mondstuk.
4.
Verwijder de vier schroeven waarmee de statorconstructie aan het aandrijfhuis is bevestigd en de twee
schroeven waarmee de stator aan de topplaat vastzit.
5.
Verwijder de stator.
6.
Verwijder de plug uit de vulopening aan de achterkant van de stator.
7.
Kantel de stator voorover om te beginnen met het aftappen van het smeermiddel.
8.
Kantel de stator zodanig dat het resterende smeermiddel uit de vulopening loopt.
9.
Installeer de stator op de pomp. Wees voorzichtig wanneer u de as voorbij de afdichtingen schuift om
schade aan de afdichtingen te voorkomen. Breng Loctite 242 draadborgmiddel aan op de vier
statorbouten en de twee topplaatschroeven. Haal de schroeven aan tot het voorgeschreven
aanhaalmoment.
Ref.-nr.
Beschrijving
tube
Loctite 242
Threadlocker
66
(draadborgmiddel)
ONDERHOUD
c
Gebruikt in
Statorbouten en topplaatschroeven
40
d
e
5473
Onderdeelnr.
92-809821
