12.
Maak de bouten aan de zijkant van de radiateur
los
(Figuur
14).
13.
Schuif de linker beugel van het koelerscherm
onder de boutkoppen op de radiateur en de
bumperbeugel
(Figuur
1. Beugel van het
koelerscherm
14.
Duw de beugel van het koelscherm helemaal
naar binnen en draai de bouten vast.
15.
Leid de slangen door de slanggeleider
15).
1. Gemonteerde slangen en geleid door de geleider
16.
Verwijder één dop per keer en monteer de juiste
slang aan de hydraulische leiding zoals getoond
in
Figuur
11.
Opmerking:
Gebruik een contrasleutel om te
voorkomen dat de slangen draaien.
17.
Verwijder de resterende dop en monteer de
slang aan de hydraulische leiding
18.
Draai de slangen op de hydraulische leidingen
vast met een torsie van 85 N·m.
Opmerking:
Zorg ervoor dat de slangen boven
en onder elkaar zijn uitgelijnd en niet opzij.
14).

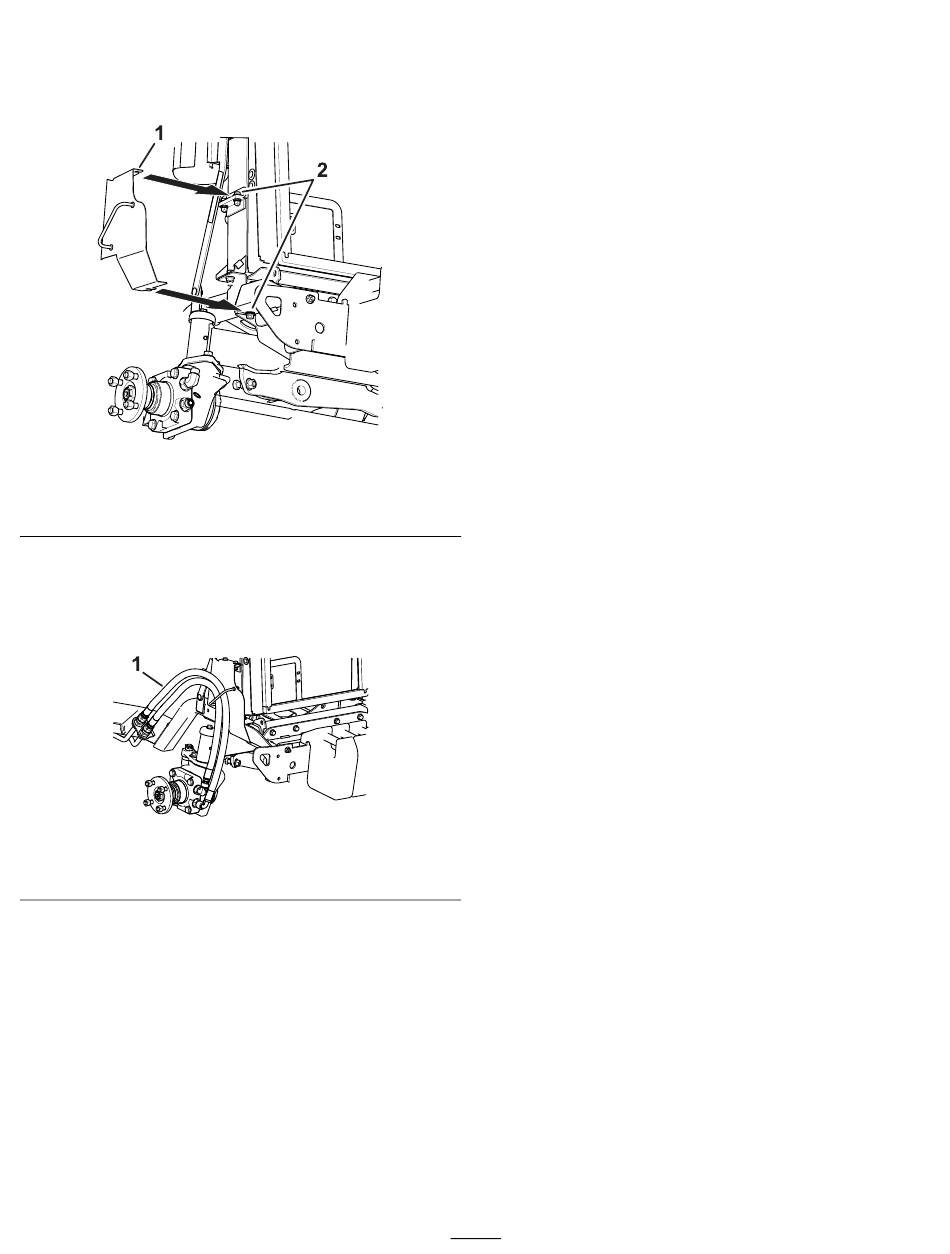

Figuur 14
2. Boutkoppen
Figuur 15
(Figuur
19.
Monteer het achterwiel en zorg ervoor dat er een
ruimte van 1,6 tot 4,8 mm is tussen de slangen
en de zijwand van de band.
20.
Pas de slang met de elleboog van 90° of de
90°-fitting aan als de ruimte niet correct is.
21.
Draai de wielmoeren aan; raadpleeg de
Gebruikershandleiding voor de juiste procedure.
22.
Sluit de motorkap en vergrendel deze.
23.
Breng de achterkant van de machine omlaag.
24.
Rij de machine langzaam vooruit en achteruit om
de lucht uit het tractiesysteem te verwijderen.
25.
Controleer de aansluitingen van de fitting en de
slangen op lekkages.
26.
Controleer het peil van de hydraulische vloeistof;
raadpleeg de Gebruikershandleiding voor de
juiste procedure.
g359305
(Figuur
g359337
11).
