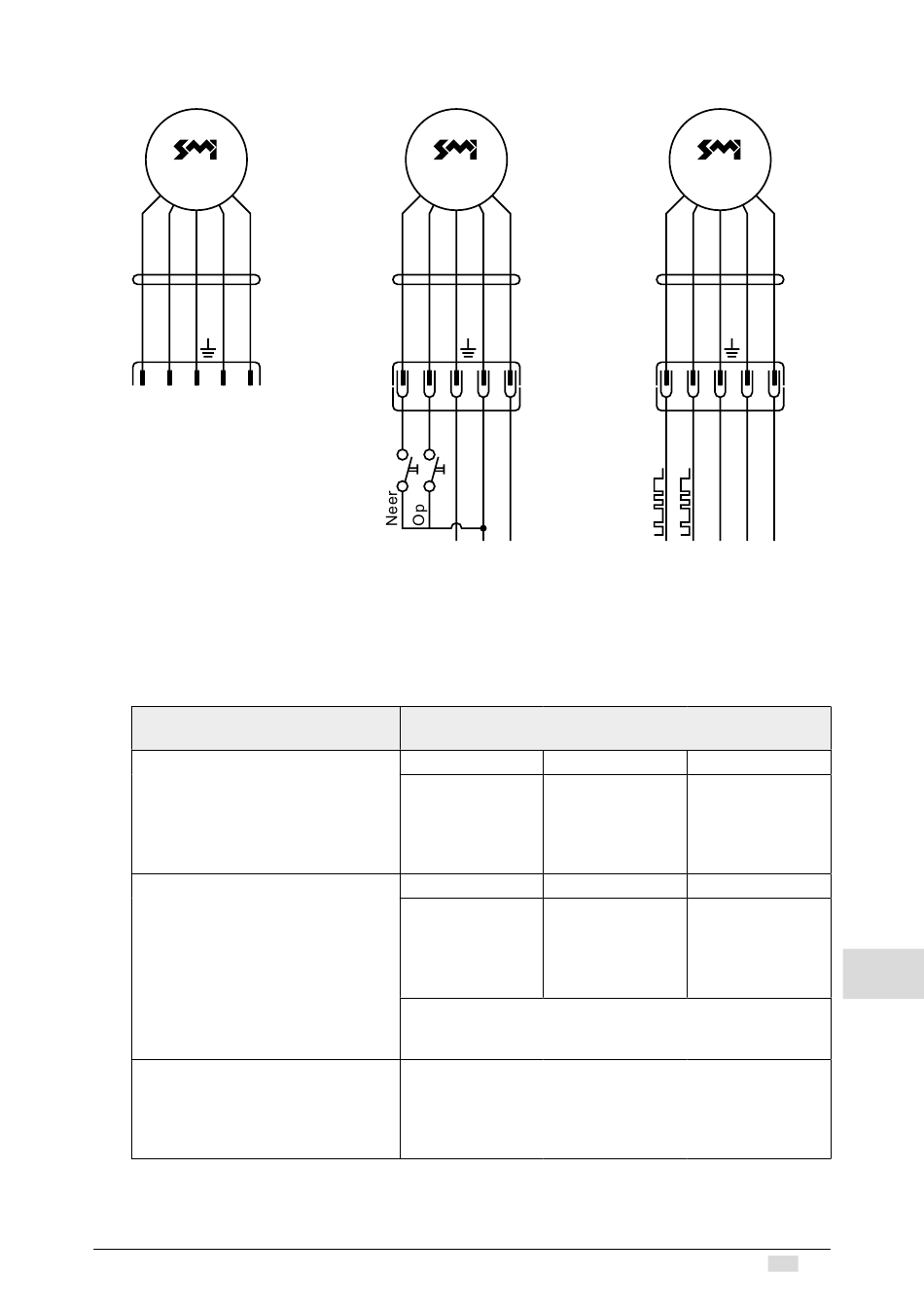

10. Aansluittoewijzing voor SMI aandrijvingen met netspanning
Aandrijving
1
2
3
4
l+
l-
PE
L N
l+: Stuurleiding +
l-:
Stuurleiding -
PE: Aardleiding
L:
Fase
N: Nulleider
Benamingen
De wissel van de bedrijfsmodus van telegrambedrijf in toetsbedrijf gebeurt via het uit- en
inschakelen van de voedingsspanning.
Steekverbinding aan leidingen
aandrijving
Leidingsaansluitingen en stek-
kertoewijzing voor steeksysteem
STAS4/STAK4 bij leidingen met
aders zwart, grijs, bruin, blauw
en geel-groen
Leidingsaansluitingen en stek-
kertoewijzing voor steeksysteem
STAS4/STAK4 bij leidingen met 2
zwarte aders
Instructies voor het leggen van
SMI aders in eigen leidingen
www.geiger.de
Aandrijving
1
2
3
4
l+
l-
PE
L N
Toetsbedrijf
(instelling)
De steekverbinding STAS4 van Hirschmann wordt
aanbevolen.
STAS 4 / STAK 4
Ader kleur
1
zwart
2
grijs
3
bruin
4
blauw
5 (aarde)
groen-geel
STAS 4 / STAK 4
Ader kleur
1
zwart 1
2
zwart 2
3
bruin
blauw
4
5 (aarde)
groen-geel
Definitie van de zwarte aders:
zwart 1: tussen blauw en groen-geel
zwart 2: tussen bruin en groen-geel
De SMI aders I+ en I- kunnen in de motoraansluitleiding
van de SMI aandrijvingen (zoals boven) of in een eigen
leiding worden gelegd.
Het leggen van SMI aders samen met aders van
vreemde signalen in een leiding is niet toegestaan.
Aandrijving
1
2
3
4
l+
l-
PE
L N
Telegrambedrijf
(bedrijf aan actor)
Benaming
I+
I-
L
N
PE
Benaming
I+
I-
L
N
PE
9
