Montage en installatie

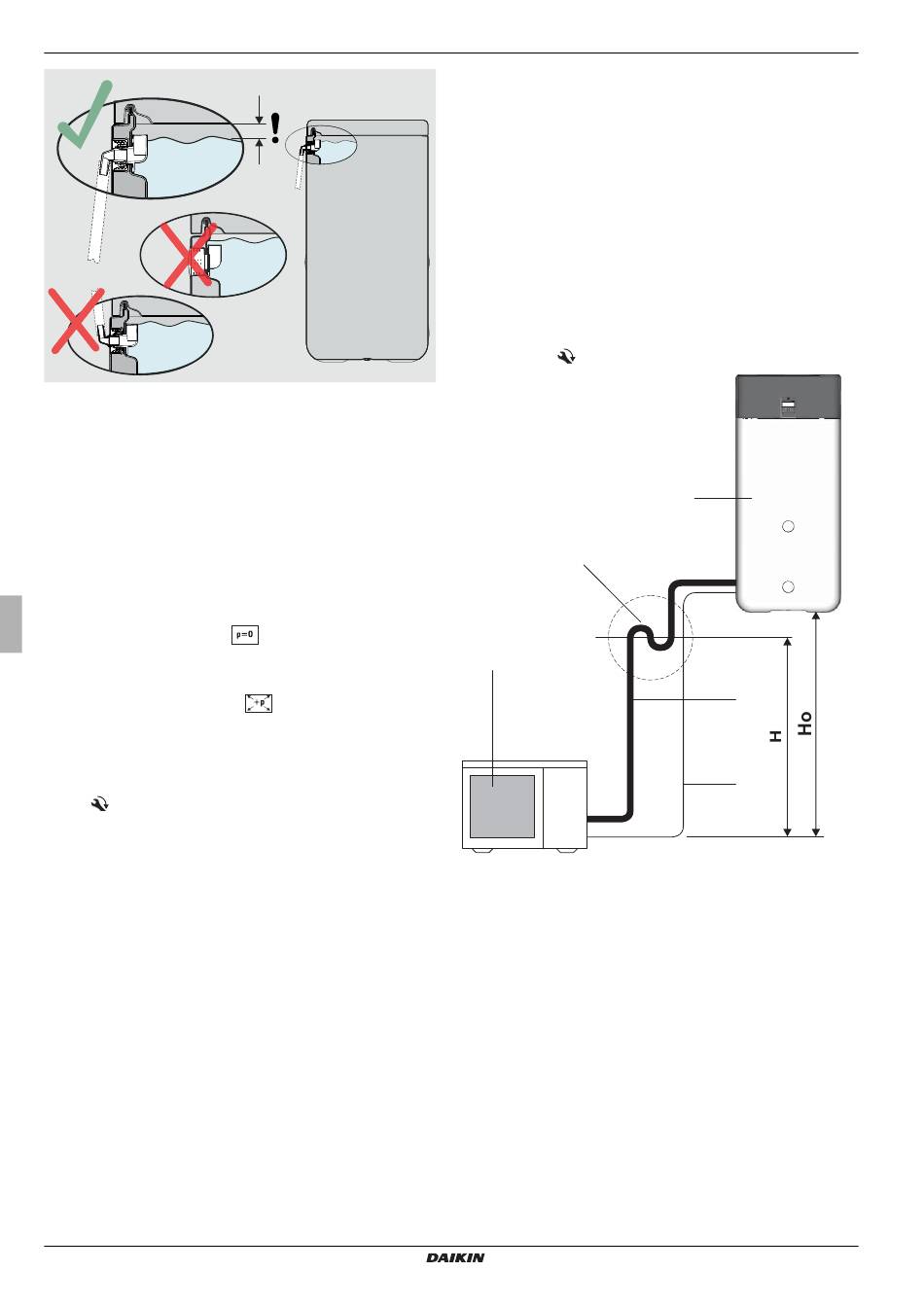

Afb. 4-6
Montage afvoerslang aan de veiligheidsoverloop
4.4.1 Optie: Aansluiting externe warmtegenerator
Ter ondersteuning of als alternatief voor de verwarming door de
warmtepomp kunnen externe warmtegenerators (bijv. zone-
energie, gas- of olieverwarmingsketel) op de DAIKIN EKHHP
worden aangesloten.
De door de externe warmtegenerator geleverde warmte moet
naar het drukloze boilerwater in de warmwaterboiler van de
DAIKIN EKHHP worden gevoerd.
● De hydraulische aansluiting volgens een van beide volgende
mogelijkheden uitvoeren:
a) EKHHP(3/5)00AA2V3:
(zone-energie aanvoer en zone-energie retour) van de
warmwaterboiler
of
b) Enkel EKHHP500AA2V3:
druk staande zonnewarmtewisselaar.
– Zie voor de plaats en afmetingen van de aansluitingen
Tab. 3-1 / Afb. 3-1.
– Hydraulische systeemverbinding overeenkomstig
Afb. 4-5 uitvoeren.
–
Voorgeschreven draaimoment respecteren (zie 4.1).
– De leidingen zodanig plaatsen dat na montage de geluid-
dempende kap eenvoudig kan worden geplaatst.
Installatieen bedieningshandleiding
14
drukloos via de aansluitingen
via de geïntegreerde onder
4.5 Koelmiddelleidingen aanleggen
● Controleren of oliehefboog nodig is.
– Vereist als de DAIKIN EKHHP niet gelijkvloers met het
warmtepompbuitentoestel is geïnstalleerd (Afb. 4-7,
H
≥ 10 m).
O
– Voor elke 10 m hoogteverschil moet er minstens een olie-
hefboog worden geïnstalleerd (Afb. 4-7, H = afstand van
oliehefboog tot oliehefboog).
– Oliehefboog alleen in gasleiding vereist.
● Leidingen leggen met buigtoestel en voldoende afstand om
elektrische leidingen te leggen.
● Solderen van leidingen uitsluitend onder lichte stikstofstroom
(alleen solderen toegestaan).
● De warmte-isolatie aan de verbindingsplaatsen pas na de
inbedrijfstelling aanbrengen (wegens lekopsporing).
● Flensverbindingen tot stand brengen en op de toestellen
aansluiten (
draaimoment in acht nemen, zie 4.1).
E
A
A
DAIKIN EWQ
B
DAIKIN EKHHP
C
Gasleiding
D
Vloeistofleiding
E
Oliehefboog
H
Hoogte tot de 1ste oliehefboog (max. 10 m)
H
Hoogteverschillende tussen het warmtepompbuitentoestel en het
O
warmtepompbinnentoestel.
Afb. 4-7
Oliehefboog koelmiddelleiding
B
C
D
DAIKIN EKHHP(3/5)00AA2V3
DAIKIN Warmwaterwarmtepomp
008.1423432_05 – 08/2016
