4.8.1 Aansluiting EKHHP op het
warmtepompbuitentoestel, netaansluiting
Booster-Heater (BSH)
● Spanningstoevoer controleren (~230 V, 50 Hz).
● De stroomtoevoer naar de betreffende verdeeldozen van de
huisinstallatie uitschakelen.
● Warmtepompbuitentoestel installeren.
● Net- en communicatiekabel (4-aderig, min. 0,75 mm²) tussen
warmtepompbuitentoestel en DAIKIN EKHHP plaatsen.
● Net- en communicatiekabel op het warmtepompbuitentoestel
aansluiten (zie bijbehorende installatiehandleiding).
● DAIKIN EKHHP op het warmtepompbuitentoestel aansluiten
(zie Afb. 4-11).
● Kabel (3-aderig, >1,5 mm²) voor de stroomvoorziening van de
Booster-Heaterverwarmer tussen de verdeelkast van de
huisinstallatie en de DAIKIN EKHHP plaatsen.
● Kabel voor stroomvoorziening van de Booster-Heater op de
DAIKIN EKHHP aansluiten (zie Afb. 4-11).
● Kabel voor stroomvoorziening van de Booster-Heater op de
verdeelkast van de huisinstallatie aansluiten (zie Afb. 4-11).
ERWQ02AAV3
Warmtepompbuitentoestel
X1M
Klemmenstrook op EKHHP

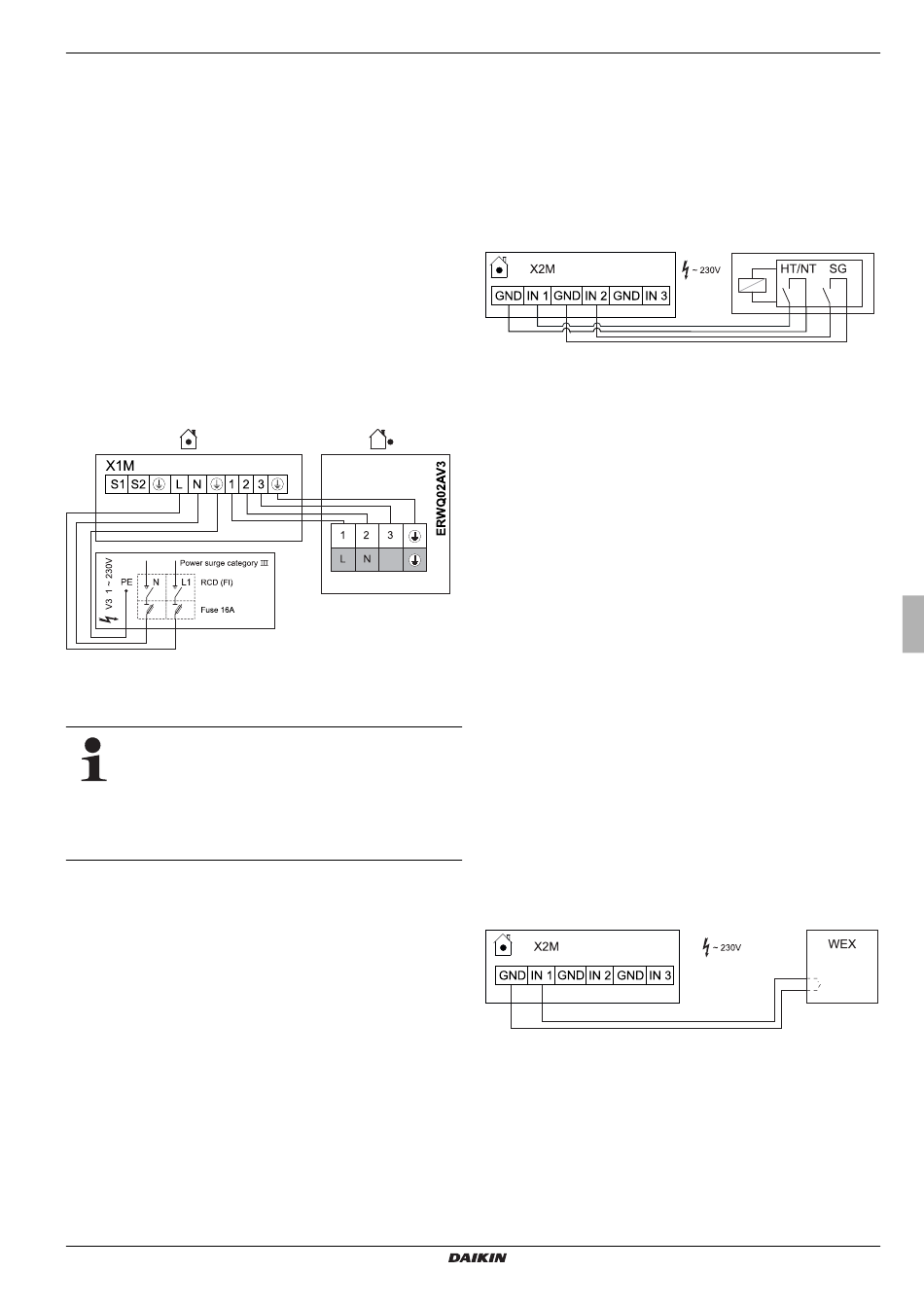

Afb. 4-11 NetaansluitingDAIKIN EKHHP
Bij de uitschakeling van het warmtepompbuitentoestel
via een door de energievoorzieningsonderneming
(EVU) voorgeschreven schakeling wordt de DAIKIN
EKHHP mee uitgeschakeld.
De volledige uitschakeling van het warmtepompbuitentoestel is
een optionele installatie en mag enkel door vaklui worden uitge-
voerd.
4.8.2 Hoog-/laagtariefnetaansluiting (HT/NT)
Als het buitentoestel op een hoog-/laagtaHT/NTriefnetaanslui-
tingvoor wordt aangesloten, moet het spanningsvrije schakel-
contact van de ontvanger, die het van de elektriciteitsmaat-
schappij (EVU) afkomstige HT/NT-signaal gebruikt, op de aan-
sluitingen GND/IN1 van de DAIKIN EKHHP worden aange-
sloten (zie Afb. 4-12).
Bij instelling van de parameter [7-00] > 0 worden er op tijd-
stippen met hoog tarief bepaalde systeemcomponenten uitge-
schakeld (zie hoofdst. 7.5).
Het spanningsvrije schakelcontact GND/IN1 kan als openings-
of sluitingsschakelcontact zijn uitgevoerd.
a) Bij de uitvoering als sluitings-schakelcontact moet de Para-
meter [7-00] = 1 worden ingesteld.
Als het EVU het HT/NT-signaal zendt, wordt het schakelcon-
tact HT/NT gesloten. De installatie schakelt naar "Beperkte
DAIKIN EKHHP(3/5)00AA2V3
DAIKIN Warmwaterwarmtepomp
008.1423432_05 – 08/2016
4
x
Montage en installatie
modus". Als het signaal opnieuw wordt uitgezonden, opent
het spanningsvrije schakelcontact HT/NT en neemt de instal-
latie haar bedrijf weer op.
b) Bij de uitvoering als openings-schakelcontact moet de
Parameter [7-00] = 2 worden ingesteld.
Als het EVU het HT/NT-signaal zendt, wordt het schakelcon-
tact HT/NT geopend. De installatie schakelt naar "Beperkte
modus". Als het signaal opnieuw wordt uitgezonden, opent
het spanningsvrije schakelcontact HT/NT en neemt de instal-
latie haar bedrijf weer op.
HT/NT
Hoog-/laagtariefnetaansluiting (EVU-ontvanger)
SG
Smart Grid - aansluiting (EVU-ontvanger)
GND+IN1 Aansluiting HT/NT-schakelcontact aan EKHHP
GND+IN2 Aansluiting Smart Grid-schakelcontact aan EKHHP
X2M
Klemmenstrook op EKHHP
Afb. 4-12 Elektrische aansluiting HT/NT - en Smart Grid-schakelcontact
4.8.3 Aansluiting EVU-ontvanger (intelligente
regelaar Smart Grid - SG)
Van zodra de functie door de parameter [7-00] = 3 is geactiveerd
(zie hoofdstuk 7.5.2), wordt de warmtepomp afhankelijk van het
signaal van de energievoorzieningsonderneming in stand-by,
normaal of een modus met hogere temperaturen geschakeld.
Daartoe moeten de spanningsvrije schakelcontactenHT/NT +
SG van de EVU-ontvanger op de klemmenstrookaansluitingen
(GND+IN1) / (GND+IN2) van de DAIKIN EKHHP worden aange-
sloten (zie Afb. 4-12).
Van zodra de functie Smart Grid actief is, wordt automatisch de
functie HT/NT gedeactiveerd. Afhankelijk van de waarde van de
parameter [7-00] wordt de warmtepomp verschillend aange-
stuurd (zie Tab. 7-3).
4.8.4 Optie: Aansluiting externe warmtegenerator
Bij gebruik van een externe warmtegenerator kan deze via een
een spanningsvrij schakelcontact (HT/NT) op de DAIKIN EKHHP
worden aangesloten.
Als het spanningsvrije schakelcontact door een externe warmte-
generator wordt gesloten, vermindert de DAIKIN EKHHP zijn
eigen warmtegeneratie om de voorkeur aan de externe warmte-
generator te geven (instellingen zie hoofdstuk 7.5.2).
GND + IN1 Aansluiting spanningsvrij schakelcontact aan EKHHP
WEX
Externe warmtegenerator
X2M
Klemmenstrook op EKHHP
Afb. 4-13 Elektrische aansluiting van externe warmtegenerator
