INSTALLATIE-HANDLEIDING
2-Koloms
INHOUDSOPGAVE
1
2
Verpakking transport / opslag
3
4
5
5.1
Draagmoermodificatie
6
Aansluiting op elektriciteitsnet
7
8
9
Elektrische schema's
1. INLEIDING
Deze handleiding is gemaakt voor de
installateur die de hefbrug moet gaan
installeren.
2. VERPAKKING, TRANSPORT
EN OPSLAG
Elke gebruiks-, transport-, of uitpak
handeling mag uitsluitend door be-
voegde personen gedaan worden
welke goede kennis van de hefbrug
en de inhoud van deze handleiding
hebben.
TILLEN EN VERPLAATSEN
De houten kratten dienen getild en
verplaatst te worden d.m.v. een heftruck
of een brugkraan (Fig.1)
Fig.1
Industrieterrein Ijsselveld, Vlasakker 11, 3417 XT MONTFOORT, The Netherlands
ALM-2524
ALM-2524/1Ph
ALM-3024
PAG
De gekozen apparatuur moet be-
02
stemd zijn om veilig te tillen en te
verplaatsen let hierbij op de afmetin-
02
gen, het gewicht, zwaartepunt en
02
uitstekende- en breekbare delen.
02
03
OPSLAG
04
De verpakte brug moet altijd bewaard
09
worden in een overdekte plaats, met
09
een temperatuur tussen de -10
09
40
C en mag niet worden blootgesteld
10
o
aan direkt zonlicht.
OPENEN VAN DE KRATTEN
Controleer of de machines niet zijn
beschadigd tijdens het transport en of
alle onderdelen aanwezig zijn zoals op
de paklijst staat aangegeven.
VERWIJDEREN VAN DE KRATTEN
Het hout van de kratten kan worden
hergebruikt.
Zorgvuldig lezen van de vei-
ligheidsvoorschriften wordt ten zeer-
ste aanbevolen
3. VEILIGHEIDSBEPALING
De fabrikant weigert alle verantwoor-
delijkheid voor letsel aan personen of
beschadiging aan voertuigen of objec-
ten op zich te nemen indien blijkt dat er
onjuiste handelingen aan de brug zijn
uitgevoerd. Deze handleiding geeft
alleen de werk- en veiligheidsaspecten
aan welke nuttig zijn voor de installa-
teur. Om de terminologie in deze hand-
leiding te begrijpen, moet de installateur
specifieke ervaring hebben in de werk-
plaats, service, onderhoud en reparatie-
aktiviteiten en de bekwaamheid hebben
om de tekeningen en beschrijvingen
van deze handleiding te verklaren.
Tevens moet hij bekend zijn met de
algemene en specifieke veiligheidsre-
gels welke gelden in het land waar de
hefbrug is geïnstalleerd.
Autec Hefbruggen bv
Tel:+31 348 477000 Fax:+31 348 475104 E-mail: info@autec-vlt.nl

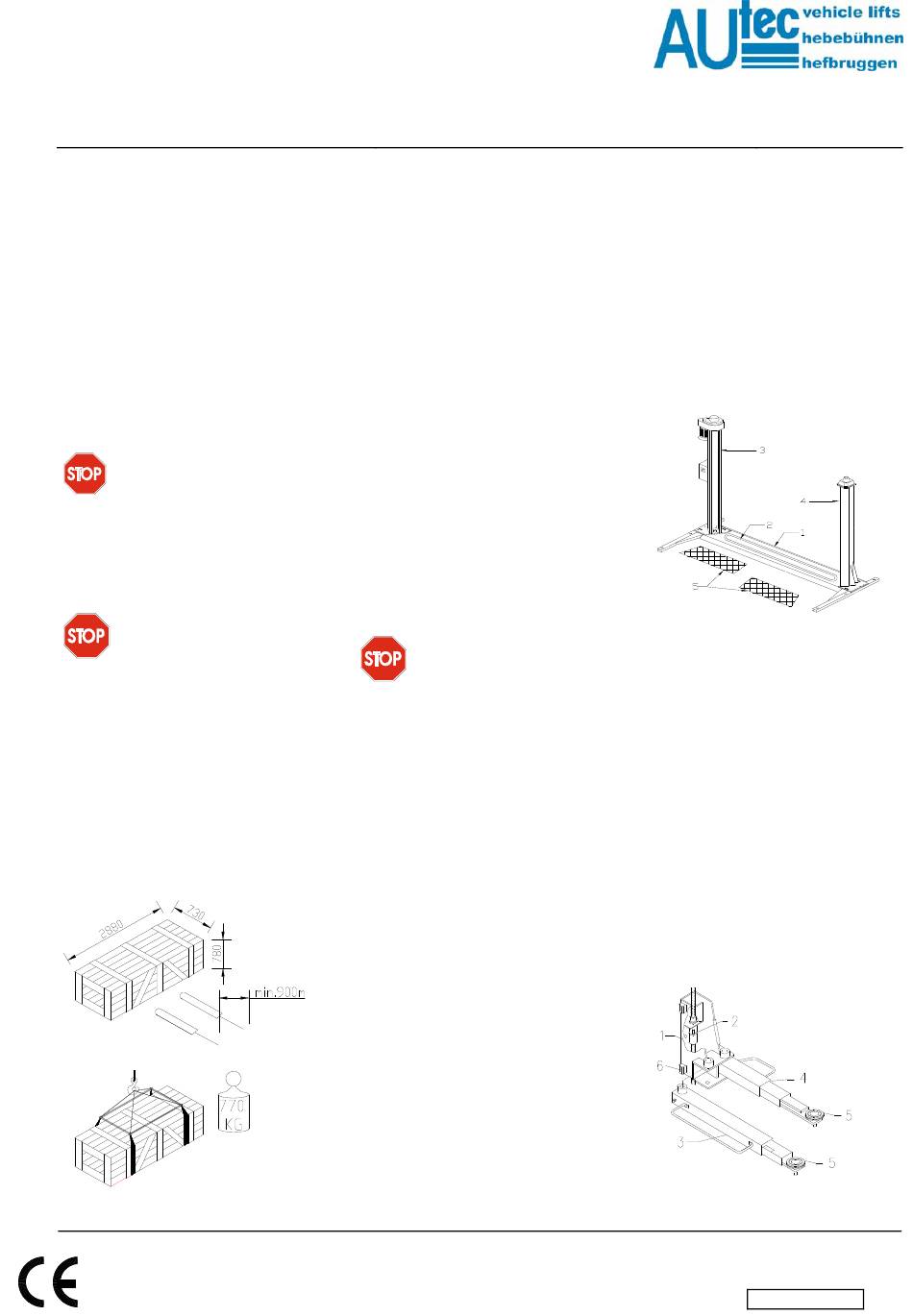

4. BESCHRIJVING HEFBRUG
(Fig.2)
Bestaat uit:
Frame(1), in 3 delen. Twee afdekpla-
ten (5) beschermen het frame. Een
ketting (2) ligt in het frame om de
transmissie over te brengen van de
motorkolom (3) naar de service kolom
(4). Elke kolom bevat een heftafel om
C en +
o
het voertuig te heffen.
HEFTAFELS (Fig.3)
De gelaste stalen tafel (1) is in het
onderste gedeelte verbonden met de
draagarmen d.m.v. flenzen en pennen.
De tafel is in het midden verbonden met
de draagmoer (2) welke voor het heffen
zorgt d.m.v. het heen en weer bewegen
op de spindel. De heftafel is voorzien
van pennen en geleide blokken(6),
welke ervoor zorgen dat de heftafel in
de geleiding blijft. De twee telescoop
armen een lange (3) en een korte (4),
elk met een in hoogte afstelbare op-
neempunt(5) aan de ene zijde om het
voertuig op te nemen, en een gat aan
de andere zijde om de verbinding met
de heftafel te maken.
UITGAVE 09-10-2001
Fig.2
Fig.3
nl/TD-ALM-2524-02
