INSTALLATIE-HANDLEIDING
2-Koloms
Het anker kan pas belast worden na
de voorgeschreven hardingstijd, die
weer afhankelijk is van de verwer-
kingstemperatuur. Zie hiervoor de
verpakking.
WAARSCHUWING

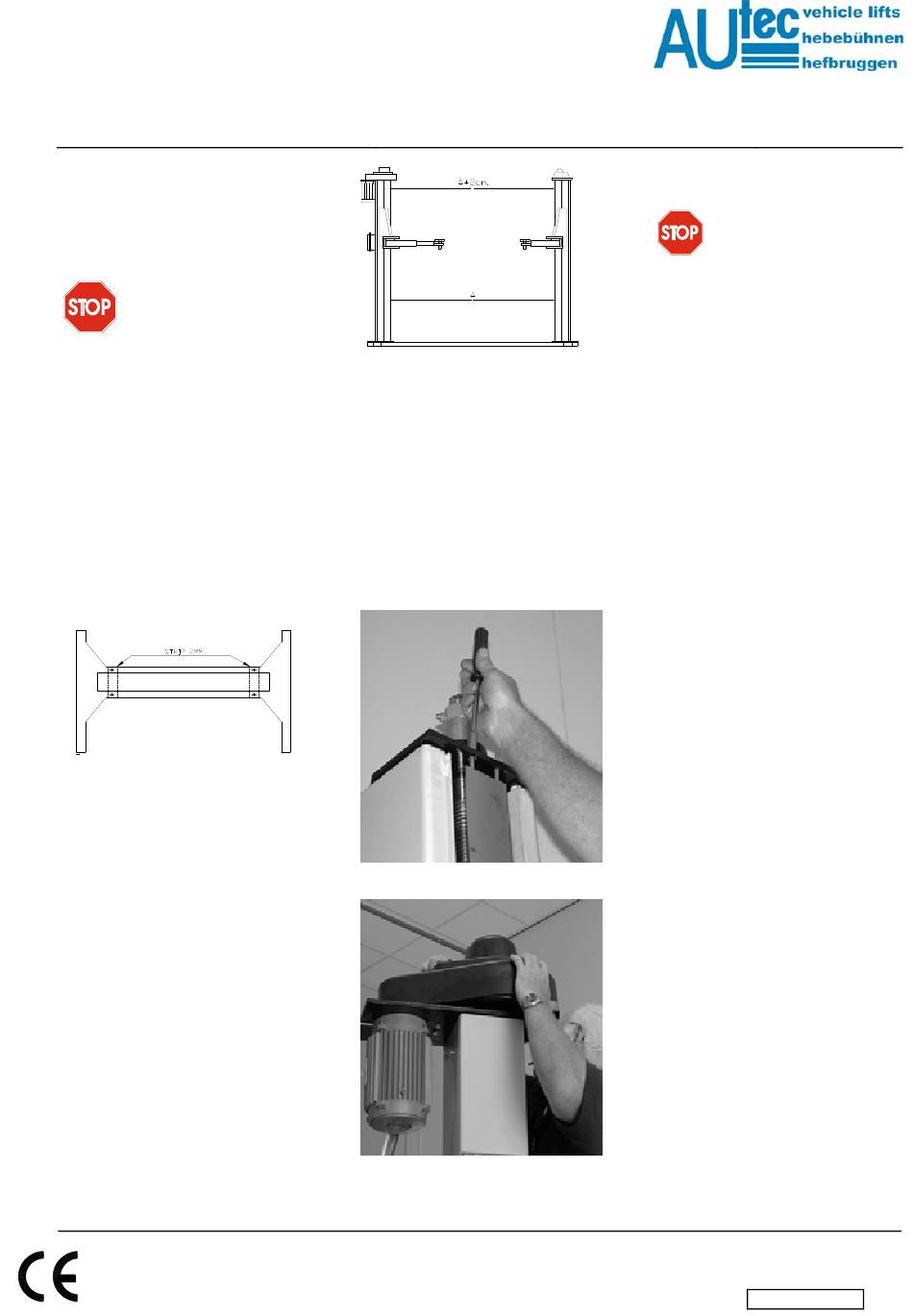

Om er voor te zorgen dat de kolommen
loodrecht staan onder belasting, moet de
afstand A, gemeten tussen de kolommen,
aan de bovenzijde 2 cm meer zijn dan aan
de onderzijde (Fig.41). Het verschil tus-
sen de twee kolommen moet gelijk ver-
deeld worden (beiden evenveel "uit het
lood")
Zet de kolommen iets uit het lood
door een 2 mm dikke strip onder de
gaten in het frame naast de kolom-
men te plaatsen (Fig.40). Draai in-
busbouten met daarop een borgmoer
in de aangegeven gaten en draai deze
zo vast dat de brug zoals aangegeven
in Fig.41 komt te staan.
-
Indien nodig, vul dan het frame in het
midden op zodat deze in het geheel
"draagt". Borg de inbusbouten met
de moer.
Vastzetten bouten lijmankerinjectie
Plaats de moeren met ringen en trek de
moeren aan met een moment van
50Nm.
Vastzetten keilbouten
Trek de keilbouten aan met een mo-
ment van 45 Nm.
Draai nu handmatig de bouten onder
de kolommen uit tot deze de bodem
van het basisframe raken en borg de-
ze dan met de borgmoer.
Industrieterrein Ijsselveld, Vlasakker 11, 3417 XT MONTFOORT, The Netherlands
ALM-2524
ALM-2524/1Ph
ALM-3024
COMPLEET MAKEN KOLOMMEN
1. Vet de ketting en de tandwielen in
met kettingspray.
2. Plaats de twee frame afdekplaten.
3. Smeer de kolomgeleidingen met
teflonspray en de spindel / draag-
moeren met Shell Omala 320 olie of
een gelijkwaardige olie.
4. Monteer de kolomafdekkappen en
de
bovenste
pen(Fig.42+ Fig 43)
Fig.40
Autec Hefbruggen bv
Tel:+31 348 477000 Fax:+31 348 475104 E-mail: info@autec-vlt.nl
6. AANSLUITEN OP HET
De volgende handelingen mogen
alleen door bevoegde personen
worden uitgevoerd.
1. Controleer eerst de volgende pun-
Fig.41
ten voordat op het elektrische net
aangesloten wordt:
Het elektrische systeem in de werk-
plaats moet gezekerd zijn volgens
de geldende normen.
De stroomdraden moeten de vol-
gende maten hebben: Bij 400 V mi-
nimaal 2,5 mm
Bij 230 V 3-Ph minimaal 4 mm
230 V 1-Ph minimaal 6 mm
De voedingskabel moet voorzien
beschermkap-
zijn van een aardedraad en geschikt
zijn voor een vaste aansluiting.
De voedingskabel moet met behulp
van een PG16 wartel de schakel-
kast worden ingevoerd.
Voltage schommelingen moeten
binnen de volgende normen zijn: in
Nederland is de spanning tussen
fase en nul 230V met een afwijking
van +10% en -10 %.
2. Gebruik het elektrische schema
(Fig. 44 + 46) voor de aansluiting
op het elektrische net. Sluit de kabel
aan in de schakelkast. Indien het
voltage afwijkt van de voltage zoals
aangegeven op de hefbrug, veran-
Fig.42
der dan de aansluiting op het mo-
torblok en de trafo en vervang de
thermische beveiliging (bestel deze
bij uw leverancier)
Sluit de kast en laat de brug om-
hoog en omlaag lopen dmv. het be-
dienen van de stijg- en daalknop.
Indien deze omgekeerd werken
draai dan de 2-fasedraden om.
3.
Controleer of de eindschakelaars
in de bedieningskolom werken door
deze met de hand te bedienen ter-
wijl de hefbrug naar boven c.q. naar
Fig.43
beneden
UITGAVE 09-10-2001
ELEKTRISCH NET
WAARSCHUWING
Zekering max. 16A.
2
, bij
2
.
2
beweegt.
De
eind-
nl/TD-ALM-2524-09
