9.2.4 Externe back-upverwarmingskit
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1A – 2021.12
WAARSCHUWING
De back-upverwarming MOET een speciale voeding hebben en MOET beschermd
worden door de beveiligingsinrichtingen vereist door de geldende wetgeving.
VOORZICHTIG
Om zeker te zijn dat de unit volledig geaard is, verbind ALTIJD de elektrische voeding
van de back-upverwarming en de aardingskabel.

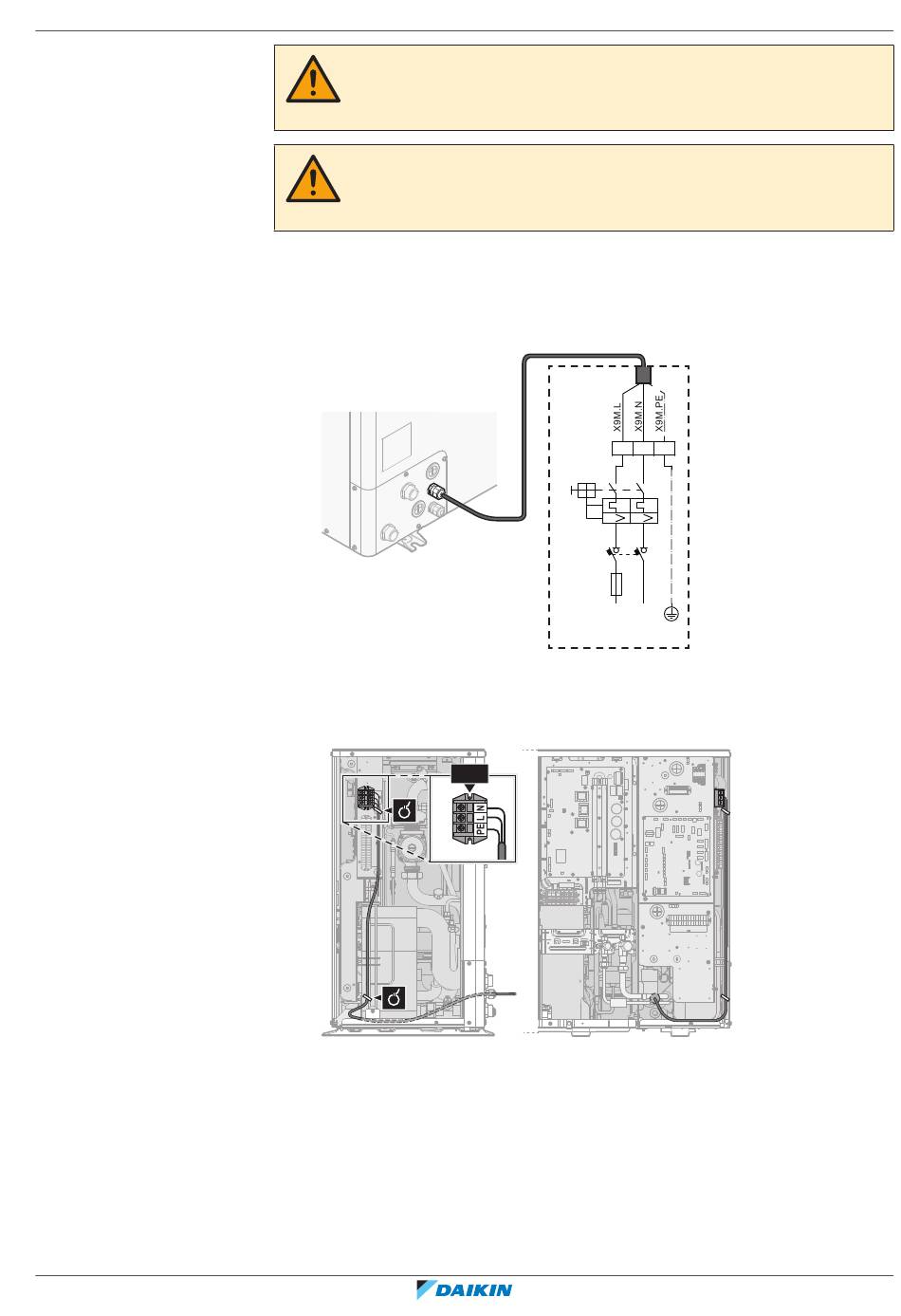

Sluit de elektrische voeding van de back-upverwarming als volgt aan:
1 Open het onderhoudsdeksel. Zie
2 Sluit de voedingskabel (inclusief aardingskabel) aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
F1B Overstroomzekering (ter plaatse te voorzien). Aanbevolen zekering: 2‑polig; 16 A;
curve 400 V; inschakelklasse C.
Q1DI Aardlekschakelaar (ter plaatse te voorzien)
X6M Klem (ter plaatse te voorzien)
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Bij modellen zonder geïntegreerde back-upverwarming kunt u de externe back-
upverwarmingskit installeren (EKLBUHCB6W1).
Als u dat doet, dan moet u in bepaalde omstandigheden ook een
omloopkleppenskit (EKMBHBP1) installeren.
"7.3.2 De buitenunit
X6M
1
F1B
I
2
Q1DI
L
1N~, 50 Hz
230 V AC
X9M
9
Elektrische installatie
|
4
openen" [
76].
3
I
4
N
Uitgebreide handleiding voor de installateur
107
